Tela de controle remoto de drone com tela sensível ao toque LVDS de alta temperatura de 8 polegadas TFT de alta definição e alto brilho 1920*1200

produtos

Tela de controle remoto de drone com tela sensível ao toque LVDS de alta temperatura de 8 polegadas TFT de alta definição e alto brilho 1920*1200

MOQ:	1
preço:	Negociável
Período de entrega:	7-16 dias
Método do pagamento:	L/C,D/A,D/P,T/T
Capacidade de abastecimento:	10.000 unidades

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

SHENZHEN

Marca

TXWEI

Certificação

CE FCC ROHS

Número do modelo

TXW800035B1-TY

Documento

Número de pixels:

1920*1200

Direção de visualização:

Interface de exibição:

Brilho:

1000 lêndeas

Área Ativa:

172,224(H) * 107,64(V)

Tamanho do contorno:

197,5*132,30*6,85mm

Temperatura operacional:

-30+85°C

Temperatura de armazenamento:

-30+85°C

Número de pinos:

45 PIN

Tecnologia de toque:

ILI2132

Interface de toque:

Destacar:

Tela LCD TFT de 8 polegadas

Tela de controle remoto de drone de alto brilho

Tela sensível ao toque LVDS de ampla temperatura

Descrição do produto

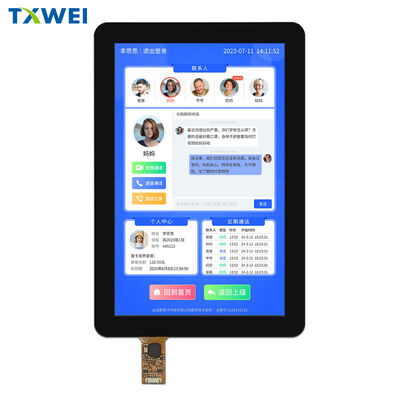

TXW800035B1-TY   8 polegadas Industrial-Grade WUXGA Display Module com G + G capacitive Touch

1. Visão geral do produto

OTXW800035B1-TYrepresenta um módulo LCD TFT de 8 polegadas de alto desempenho desenvolvido pela Shenzhen Tianxianwei Technology Co., Ltd. para aplicações móveis e de exibição embutida de próxima geração.1920 × 1200 (WUXGA)matriz de pixels, este módulo oferece uma clareza visual excepcional com16.7 milhões de cores, tornando-o ideal para interfaces ricas em dados, reprodução de mídia de alta definição e sistemas de controle táctil de precisão.Unidade de retroiluminação LED (BL), e painel táctil capacitivo (CTP) num conjunto unificado e compacto otimizado para integração perfeita.

2Arquitetura de exibição e desempenho óptico

No coração do TXW800035B1-TY encontra-se umTodos os LCD do tipo O'Clockestrutura com umtransmissível, normalmente pretaEsta configuração garante níveis de preto profundo, elevadas taxas de contraste e uma operação energéticamente eficiente, particularmente valiosa para dispositivos portáteis alimentados por bateria.

Resolução:1920 (H) × 1200 (V) pixels ¢ classe WUXGA, com densidade de pixels de 283 PPI para renderização nítida de texto e reprodução suave de imagem
Profundidade de cor:16.7M cores, selecionáveis por software, permitindo a classificação das cores e a fidelidade fotográfica
Direção de visualização:80°/80°/80°/80° (típico) Performance de grande ângulo simétrica que garante uma qualidade de imagem consistente de praticamente qualquer orientação
Modo de exibição:Transmissor, Normalmente Preto ̇ otimizado para ambientes interiores e com luz ambiente controlada

3- Sistemas de retroiluminação e engenharia de luminosidade.

O módulo emprega umArquitetura de iluminação de fundo iluminada por bordasmotorizado por36 chips LED brancosEsta concepção atinge níveis de brilho notáveis, mantendo a gerência térmica.

Brilho típico:1000 cd/m2 suficiente para ser legível com luz ambiente elevada
Brilho máximo:1200 cd/m2 ¢ potência de pico para cenários de visibilidade exigente
Uniformidade de brilho:≥ 70% (mínimo) garante que não existam gradientes de luminosidade perceptíveis na superfície do ecrã
Voltagem LED para a frente (VF):16.8V ~ 19.2V
Corrente LED para a frente (IF):330 mA (típico), 390 mA (máximo)

Considerações relativas à duração do LED:
A iluminação de fundo está classificada para20,000 horasde vida útil, definida como o ponto em que a luminância se degrada para 50% da saída original a 55 mA por canal LED.Operar acima dos limiares de corrente recomendados acelerará a depreciação do lúmenOs projetistas de sistemas devem implementar controladores de corrente regulados e estratégias de dissipação térmica para maximizar a longevidade da luz de fundo.

4Tecnologia táctil: Arquitetura capacitiva G+G

O painel de toque integrado utilizaG+G (vidro + vidro)construção, uma arquitetura de toque capacitivo premium que coloca a camada do sensor entre dois substratos de vidro.e precisão de toque em comparação com alternativas baseadas em filme.

IC do controlador táctil:ILI2132 um controlador multi-touch comprovado que suporta o reconhecimento de gestos e algoritmos de resposta rápida
Voltagem de funcionamento:5V (compatível com USB power rail)
Transmissão da luz:≥ 85%
Dureza da superfície:≥ 6H resistente a arranhões e abrasão em instalações industriais e de acesso público
Temperatura de funcionamento por toque:-30°C a +85°C
Temperatura de armazenamento com toque:-30°C a +85°C
Humidade ambiental:20% ~ 90% RH

A pilha G+G é reforçada comAF (anti-impressão digital)revestimento da lente de cobertura eAG (Anti-Glare)Gravação na superfície, reduzindo os reflexos especulares e mantendo uma estética limpa sob manuseio contínuo.

5Características elétricas e conceção de interface

O TXW800035B1-TY suporta conectividade de interface dupla, separando dados de vídeo de alta velocidade da sinalização táctil para uma integração do sistema otimizada.

Interface de exibição TFT   LVDS (signalização diferencial de baixa tensão):
A interface LVDS de 45 pinos funciona a:VDDIN = 3,3 V (típico)e carrega pares de dados diferenciais para transmissão de vídeo robusta e resistente a EMI.

Canais de dados LVDS pares (ELV0P/ELV0N até ELV3P/ELV3N):4 pares de dados diferenciais
Relógio LVDS par (ELVCLKP/ELVCLKN):Sincronização de relógio diferencial
Canais de dados LVDS ímpares (OLV0P/OLV0N até OLV3P/OLV3N):4 pares de dados diferenciais
Relógio LVDS ímpar (OLVCLKP/OLVCLKN):Sincronização de relógio diferencial
Relhas de alimentação:Pins VDDIN múltiplos (41-45) para distribuição estável de 3,3 V; pinos VDD_OTP e EEPEN dedicados para configuração de fábrica

Interface de toque capacitivo ¢ Protocolo HID USB:
O painel táctil comunica através de uma interface USB padrão de 4 pinos:

VCC:Entrada de potência de 5 V
DP / DN:Linhas de dados USB diferenciadas
GND:Base comum

Esta arquitetura táctil baseada em USB elimina a necessidade de roteamento GPIO I2C dedicado no processador host,simplificação do layout dos PCB e compatibilidade plug-and-play com os sistemas operacionais convencionais.

6. Sequenciamento de energia e estados do sistema

O módulo implementa umaGestão de energia multi-domínioSistema com estados operacionais distintos:

Modo de alta velocidade:Transmissão completa de dados de vídeo a potência máxima LVDS
Exibição desligada:Tubo de vídeo suspensa; retenção de energia mínima
Modo de sono (CMD 0x10):Desligamento profundo com retenção de registo
Estado LP11:MIPI em modo de espera de baixa potência (suportado para variantes de controladores compatíveis)

Os requisitos críticos de sequenciamento incluem:

Estabilização VSP/VSN:Temporização da rampa ≤ 1 ms
VGH/VGL trilhos de condução da porta:Ativação sincronizada para evitar a deriva do limiar TFT
Alinhamento Fonte/GIP:Assegura um carregamento de pixels consistente no quadro através de temperaturas extremas

Os projetistas de sistemas devem aderir às formas de onda de sequenciamento de energia fornecidas pelo fabricante para evitar bloqueios, artefatos de exibição ou degradação eletroquímica a longo prazo.

7Especificações mecânicas e orientações de integração

O TXW800035B1-TY está embalado numa pilha mecânica de precisão com tolerâncias apertadas adequadas para recintos industriais de montagem de descarga.

Área ativa do LCD (AA):1070,64 mm × 172,22 mm
Área de visão da lente (VA):1080,24 mm × 172,82 mm
Dimensão externa da lente (OD):132.3 mm × 197,5 mm (± 0,05 mm)
Dimensão externa do LCM:119.8 mm × 181,7 mm (± 0,2 mm)
Espessura total do módulo:6.85 mm (± 0,3 mm)
Espessura da lente de cobertura:0.7 mm
Espessura do vidro do sensor:0.55 mm
Tolerâncias não especificadas:± 0,20 mm

Recomendação de integração:
A janela do painel de toque deve ser concebida com umcom uma dimensão superior unilateral de 0,3 ∼0,5 mmem relação à área activa da LCM, para acomodar as tolerâncias de montagem e evitar a sombra da borda óptica.

8. Resiliência e Confiabilidade Ambientais

O TXW800035B1-TY é qualificado para utilização em ambientes extremos através de uma matriz de teste de fiabilidade abrangente:

Temperatura de funcionamento:-30°C a +85°C (LCM e TP)
Temperatura de armazenamento:-30°C a +85°C
Tolerância à humidade:Até 90% RH (sem condensação)

Todos os materiais e processamento cumprem os requisitosDirectivas RoHS de protecção do ambiente, assegurando a conformidade global com a regulamentação e as práticas de fabrico sustentáveis.

9. Domínios de aplicação

O TXW800035B1-TY é arquitetonicamente alinhado com aplicações embutidas premium que exigem visualização de alta resolução e interação sensível ao toque:

Tablets industriais e terminais portáteis:A tolerância à temperatura é ampla e a durabilidade G+G suporta vibrações no chão da fábrica e ciclos térmicos.
Dispositivos médicos e de saúde:Alto brilho e 16,7M de profundidade de cor suportam imagens de diagnóstico e interfaces de monitoramento de pacientes.
Comércio e quiosques inteligentes:Os tratamentos de superfície AF/AG mantêm a clareza óptica sob interação contínua do público.
Displays montados no veículo:A capacidade de arranque a frio a -30°C e o teto de funcionamento a 85°C acomodam os extremos da cabine automotiva.
Plataformas de computação móvel:Resolução WUXGA e eficiência LVDS equilibram o desempenho visual com restrições de duração da bateria.

10Controle de documentos e conformidade

Número do modelo:TXW800035B1-TY
Versão do documento:2025-03-11
Fabricante:Shenzhen Tianxianwei Technology Co., Ltd.
Total de páginas:15
Norma ambiental:Compatível com a RoHS
Parâmetros críticos:Indicado com *; parâmetros CPK em [parênteses]; dimensões de referência em (parênteses)

Para esquemas elétricos completos, diagramas de tempo e arquivos CAD mecânicos,Contactar diretamente o fabricante ou consultar o pacote completo de especificações técnicas de 15 páginas antes da finalização do layout do PCB..
