Descrição do produto

Informações detalhadas

Lugar de origem

SHENZHEN

Marca

TXWEI

Certificação

CE FCC ROHS

Número do modelo

TXW800042B0-YLT

Documento

Número de pixels:

1200*1920

Direção de visualização:

Interface de exibição:

MIPI 4 faixas

Brilho:

500 nits

Área Ativa:

107.64 x 172.22

Tamanho do contorno:

137,61*197,06*4,5mm

Temperatura operacional:

-10+60°C

Temperatura de armazenamento:

-20+70 ℃

Número de pinos:

31pin

Tecnologia de toque:

Interface de toque:

Toque IC:

GT1151QM

Destacar:

Ecrã LCD sensível ao toque capacitivo de 8 polegadas

Módulo de exibição de segurança da interface MIPI

Exibição LCD TFT de controlo de luz da instalação

Descrição do produto

TXW800042B0-YLT

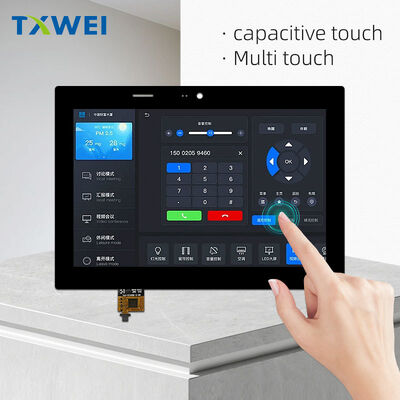

8.0" WQXGA+ TFT LCD com CTP integrado

1200 × 1920 · MIPI de 4 faixas · 500cd/m2 · 2.80mm LCM · G+G Toque Capacitivo · Visualização em todas as direçõesFilosofia do produto

O TXW800042B0-YLT representa um repensamento fundamental do que pode ser um módulo de exibição.e iluminação concebidos como uma única entidade coerente.

Este módulo aborda uma tensão de design específica na eletrônica portátil moderna: o conflito entre o aumento da densidade de pixels e a diminuição da espessura física.85 mm no total com integração táctil, ele atinge um fator de forma que teria sido impraticável há cinco anos, ao mesmo tempo em que entrega 2,3 milhões de pixels individualmente endereçáveis através de uma diagonal de 8,0 polegadas orientada para retrato.

Arquitetura de exibição

Matriz de pixels

A matriz ativa emprega 1200 colunas e 1920 linhas de transistores de filme fino, cada um controlando uma tríade de subpixéis de faixa vertical RGB.0897mm vertical pitch yields a pixel density sufficient for typographic refinement at typical handheld viewing distances — approximately 40 to 60 centimeters — without the computational and power penalties of 4K-class resolutions.

A área ativa de 107,64 mm × 172,22 mm ocupa uma relação de aspecto de 10:16.Uma decisão que reflita a implantação prevista do módulo em aplicações centradas em documentos, interfaces de rolagem e instrumentação em modo retrato, onde a altura transmite uma hierarquia de informações.

Modo óptico

Normalmente, a operação de transmissão negra oferece duas vantagens distintas.superfície absorvedora de luz ️ um filtro de densidade neutra ️ que reduz o consumo de energia percebido durante o estado de inatividade e melhora o contraste sob iluminação ambientalEm segundo lugar, a rotação óptica dependente da tensão da camada de cristal líquido produz uma resposta gama que se alinha mais estreitamente com a percepção humana da luminância do que as alternativas normalmente brancas.especialmente na região crítica de sombra abaixo de 20% de unidade digital.

Características visuais

Toda a tecnologia de visualização O'Clock elimina a assimetria direcional que restringe os projetos TFT convencionais.e o segundo polarizador é projetado de modo que o cone de contraste aceitável se estenda uniformemente em 360 graus de azimuteIsto é conseguido através da distribuição do ângulo de pretilt controlado e do alinhamento de cristais líquidos de duplo domínio ou de vários domínios, em vez de simples empilhamento de filme de compensação.

A consequência prática: um dispositivo montado num ambiente de visualização partilhadoou um aparelho portátil para jogos                                                                                                                                                                                                                                                      Sem inversão de cor, sem desvio gama, sem colapso de luminosidade em ângulos oblíquos.

Integração de toque

Projeto estrutural

O painel de toque capacitivo emprega uma arquitetura G + G (Glass + Glass): uma lente de cobertura de vidro Panda de 1,1 mm, camada de ligação óptica SCA de 0,20 mm, 0.Vidro de sensores de 55 mm com eletrodos de malha metálica ou de ITO desenhados, e uma segunda camada SCA de 0,20 mm laminada na superfície do ecrã.

Esta construção prioriza a durabilidade e a clareza óptica em detrimento da espessura absoluta.pressão do lápisAs camadas SCA (Solid Clear Adhesive) eliminam as lacunas de ar que causam reflexos de Fresnel e erro de paralaxe em alternativas ligadas a juntas.

Características dos sensores

O controlador GT1151QM suporta rastreamento simultâneo de cinco pontos com modos de operação de luva e mão molhada.O pessoal médico utilizar dispositivos com luvas de látex ou nitrilOs operadores industriais trabalham com as mãos molhadas ou contaminadas; os utilizadores ao ar livre encontram-se perante chuva e condensação.

O controlador comunica via I2C em níveis lógicos de 1,8 V, com potência analógica separada de 2,8 V. Relatório impulsionado por interrupção (CTP_INT pin) elimina a sobrecarga de pesquisa no processador host,Redução do consumo de energia do sistema e melhoria da latência táctil. Uma linha de reinicialização dedicada (CTP_RST) permite a recuperação do controlador sem reinicialização completa do sistema.

Integração óptica

O painel de toque inclui uma região de filtro semi-transparente de preto infravermelho com características espectrais específicas: transmissão de 515% a 550 nm de comprimento de onda visível, transmissão de > 80% a 850 nm de infravermelho. This enables proximity sensing or ambient light detection behind the cover glass without compromising display aesthetics — the sensor area appears as uniform black to the user while remaining transparent to IR emitters and detectors.

Projeto de interface

Implementação do MIPI DSI

A interface MIPI DSI de 4 faixas representa um desvio deliberado dos padrões RGB e LVDS paralelos legados.Cada faixa de dados funciona como um par totalmente diferencial   D0P/D0N até D3P/D3N    com um par de relógios dedicado CLKP/CLKNEsta arquitetura fornece uma rejeição de ruído de modo comum inerente, permitindo uma operação fiável em ambientes eletromagnéticamente hostis: perto de transceptores celulares, fontes de alimentação de comutação,e motores de tração.

O protocolo serial reduz a contagem de pinos para um total de 31 incluindo potência, terra e iluminação de fundo, em comparação com 40+ para alternativas paralelas.Roteamento de PCB mais simplesPara dispositivos portáteis, onde cada miligrama e milímetro cúbico carrega custo de concepção, estas economias não são triviais.

Organização de pinos

O FPC de 31 pinos agrupa sinais funcionalmente relacionados com retornos alternados para terra:

Pins 1 ̇3: LEDA (ânodo de luz de fundo, triplo redundante)
Pins 5 ̊8: LEDK (cátodo de luz de fundo, retorno quadruplo)
Pins 1112: D2P/D2N (faixa de dados MIPI 2)
Pins 14 ̇15: D1P/D1N (faixa de dados MIPI 1)
Pins 17 18: CLKP/CLKN (relógio MIPI)
Pins 2021: D0P/D0N (faixa de dados MIPI 0)
Pins 2324: D3P/D3N (faixa de dados MIPI 3)

Os pinos de terra nos pontos 9, 10, 13, 16, 19, 22, 25, 28 fornecem caminhos de retorno e blindagem entre pares de diferenciais de alta velocidade.26) Posições de reserva para futuras expansões de interfaces ou acesso de teste.

Arquitetura de Potência

Trilhas de tensão

O módulo requer três domínios de fornecimento distintos:

IOVCC (1,65 V  ∼ 3,3 V):O mínimo de 1,65V permite a interface direta com os SoCs modernos de baixa tensão; o máximo de 3,3V acomoda famílias lógicas legadas de 3,3V sem tradução de nível.

VDD (2,8 V ∼ 3,3 V):A entrada do conversor DC/DC do núcleo. A bomba de carga interna gera todas as tensões específicas do TFT a partir deste single rail VGH (~ 18V, gate ON), VGL (~-8V, gate OFF), VSP/VSN (referência analógica),e VCOM (eletrodo comum).

CTP_VDD (2.8V):Alimentação analógica do controlador táctil dedicado, isolada da potência do ecrã para evitar a conversão do acoplamento de ruído em canais de detecção capacitiva.

Requisitos de sequenciação

O circuito integrado do controlador HX8279D aplica uma sequência de ligação rigorosa para evitar o bloqueio e garantir uma inicialização confiável:

VDD sobe para o limiar operacional
RESETB afirma baixo para duração mínima especificada
VGL gera antes de VGH (a proteção do diodo Schottky entre VGL e GND impede a ativação parasitária do SCR quando o VDD e o VSP são iniciados simultaneamente)
Rampas VGH após estabilização VGL
Interface MIPI entra no modo de alta velocidade, recebendo códigos de inicialização
GOA MUX e registos de cronometragem escritos no prazo de 50 ms após a libertação da redefinição
Ativar a saída de exibição, apresentando o primeiro quadro com gama padrão de fábrica

A sequência de desligamento inverte esta ordem, com a afirmação STBYB a desencadear desligamento controlado.Redução da complexidade da gestão externa da energia.

Sistema de iluminação

Arquivo de LED

Vinte e sete LEDs brancos em configuração de iluminação de borda fornecem iluminação de fundo uniforme em toda a área ativa de 107,64 mm × 172,22 mm.Voltagem para a frente de 6 V com corrente típica de 225 mA, produzindo uma luminosidade de 500 cd/m2 através do ecrã e do touch stack.

A abordagem de iluminação de borda   LEDs posicionados ao longo de uma ou mais bordas do painel, com a luz guiada por uma cavidade refletora e extraída através de um filme difusor   alcança o 2.espessura LCM de 80 mm que a luz de fundo direta não podeA compensação é a luminosidade absoluta: 500 cd/m2 é suficiente para uso interior e exterior moderado, mas requer melhoria para a legibilidade da luz solar direta.

Características da vida

A duração do LED é especificada em 30.000 horas a 50% do brilho inicial, medida a 32 mA por LED.Esta métrica reflete a degradação do mundo real, em vez de falha catastrófica. A luz de fundo diminui gradualmente., fornecendo indicação visível do fim da vida em vez de escuridão abrupta.

A especificação adverte explicitamente que a corrente operacional acima de 37mA por LED acelera a degradação.Implementar a regulamentação correta, adequado afundamento de calor, e talvez o mais importante, controles de brilho ajustáveis pelo usuário que são padrão para níveis moderados em vez de potência máxima.

Qualificação ambiental

Seis testes de qualificação validam a resiliência ambiental:

Armazenamento a alta temperatura (+70°C, 96 horas):Valida a estabilidade do material e a integridade do selo sob tensão térmica sem operação elétrica.ou degradação do ecrã.

Armazenamento a baixa temperatura (-20°C, 96 horas):As telas padrão sofrem aumentos da viscosidade do cristal líquido e colapso do tempo de resposta a essas temperaturas;Este módulo mantém a prontidão operacional..

Funcionamento a altas temperaturas (+60°C, 96 horas):Função elétrica completa a temperatura máxima nominal. O ecrã deve manter todos os parâmetros funcionais sem fuga térmica, desvio de cor ou degradação prematura do LED.A fuga de cristais líquidos sob tensão térmica de funcionamento constitui uma falha automática.

Funcionamento a baixa temperatura (-10°C, 96 horas):Verifica o desempenho em tempo real em ambientes frios.O afrouxamento da vedação final e os efeitos do arco-íris do quadro são igualmente proibidos.

Armazenamento a alta temperatura/umidade (50°C, 90%RH, 96 horas):O módulo deve manter a integridade do selo e o isolamento elétrico em ambientes tropicais ou de armazém descontrolados.

Ciclos de choque térmico (10 ciclos, -10°C a +60°C, durações de 30 minutos):Expõe os desajustes do coeficiente de expansão térmica entre vidro, metal, polímero e materiais adesivos.

Integração mecânica

Dimensões do módulo

O LCM mede 114,60 mm × 184,10 mm × 2,80 mm. Com a integração do toque, a espessura total aumenta para 4,85 mm ± 0,2 mm. O painel de toque sobrepõe a área ativa do ecrã em aproximadamente 0.4 mm por lado ¥ 108Área visível de.44 mm × 173.02 mm versus área ativa de exibição de 107.64 mm × 172.22 mm

Características do vidro de cobertura

A lente de cobertura de vidro Panda de 1,1 mm inclui:

Revestimento AF (Anti-Fingerprint): tratamento de superfície oleofóbico que reduz a visibilidade das manchas e a frequência de limpeza
Bordo impresso em preto: ocultando linhas adesivas, traços de sensores e discontinuidades de borda da visão do usuário
Região IR semi-transparente: conforme descrito na secção de integração táctil
Película protetora: aplicada durante o fabrico, removida pelo integrador antes da montagem final

Projeto FPC

O FPC do ecrã sai da borda inferior com um passo de 0,50 mm, 31 posições, compatível com o conector FH26-31S-0.3SHW(10) ou equivalente.O toque FPC sai separadamente com 8 posições para a interface I2CAmbos os FPC incluem uma película de blindagem eletromagnética em ambas as superfícies para impedir que os sinais MIPI de alta velocidade se acoplem a canais capacitivos de sensoriamento táctil.

Uma placa de reforço de aço (0,2 mm de espessura) fornece suporte mecânico e aterragem elétrica na região do conector.O FPC CTP inclui uma ficha de puxagem para remoção da película protetora ∙ um pequeno detalhe que evita resíduos de adesivo e contaminação durante a montagem.

Aplicações

Instrumentos médicos

A profundidade de cor de 16,7M, a calibração gama estável da OTP e o toque compatível com luvas atendem aos requisitos de monitores de pacientes, ultrassom portáteis e ferramentas de diagnóstico portáteis.A orientação do retrato é adequada para exibições de tendências de sinais vitais e revisão longitudinal dos dados do paciente.

Interface industrial homem-máquina

Operação a altas temperaturas (-10°C a +60°C), robusta imunidade EMI através de sinalização diferencial MIPI e dureza de superfície 7H abordam as realidades do chão de fábrica.O ecrã mantém a legibilidade através de vidro de cobertura protetora em condições de alta luz ambiente.

Jogos e Entretenimento Portáteis

A alta densidade de pixels e o rápido tempo de resposta criam experiências imersivas.Visualização em todas as direções suporta cenários multijogador com dispositivos compartilhados.

Interno de automóveis

A orientação de retrato combina com os ecrãs de informações do console central e o entretenimento do banco traseiro.A compatibilidade MIPI simplifica a integração com os processadores de infotainment automotivos modernos.
