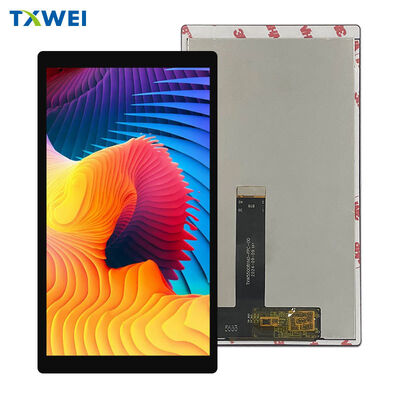

Tela LCD MIPI IPS de visão completa de 5,5 polegadas 1080*1920 tela sensível ao toque capacitiva tela de exibição LCD

produtos

Tela LCD MIPI IPS de visão completa de 5,5 polegadas 1080*1920 tela sensível ao toque capacitiva tela de exibição LCD

MOQ:	1
Embalagem padrão:	Cartão
Período de entrega:	16
Capacidade de abastecimento:	10.000 unidades

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

Guangdong,China

Marca

TXWEI

Certificação

CE ROHS FCC

Número do modelo

TXW550076N0-CTP

Documento

Tipo LCD:

Normalmente preto

PASSO DO PIXEL (W*H):

0.06345

Tamanho:

Área Ativa:

68,04(H) * 120,96(V)

Número de pixels:

1080*3RGB ((H) X1920 ((V)

Direção de visualização:

Todas as horas

Graus de lumens:

700cd/m²

Destacar:

Tela de exibição LCD IPS de 5

5 polegadas

Tela sensível ao toque LCD MIPI 1080x1920

Descrição do produto

TXW550076N0-CTP

5.5" FHD IPS Display + Projeção de toque capacitivo

Claridade Full HD, precisão de toque industrial, pronto para integração.

Desempenho visual

Resolução Full HD 1080 × 1920A densidade de pixels de 400 PPI ultrapassa o limiar de visibilidade do olho humano a distâncias normais de visualização.Os ícones permanecem nítidos mesmo quando reduzidos.

Tecnologia IPSLeia a tela de cima, de baixo ou de ângulos laterais extremos sem inversão de cor ou colapso de contraste.Critical para dispositivos portáteis que inclinam e giram durante o uso real.

16.7 milhões de coresatravés de profundidade selecionável por software, gradientes suaves em imagens médicas, cores de marca precisas nas interfaces do consumidor, detalhes sutis de sombras na visualização industrial.

Área ativa:680,53 mm × 121,82 mm
Geometria dos pixels:Faixa RGB, 0,06345 mm de inclinação
Modo de exibição:Normalmente preto ∼ preto profundo, alta relação de contraste

Interface táctil: Capacidade projetada

Multi-touch de 10 pontosReconhecimento, pinça para ampliar, operação com duas mãos, gestos complexos, o controlador rastreia pontos de contato simultâneos sem confusão ou fantasmas.

Comunicação I2Cpara processador host. As linhas CTP_SDA e CTP_SCL transportam dados de coordenadas de toque em velocidades padrão de bus. Não é necessário um controlador USB dedicado.Sem dor de cabeça de instalação de driver em compilações Linux ou Android incorporadas.

Controle de reinicialização de hardwareRecalibração de força após eventos de energia. Recuperação de eventos de descarga eletrostática sem reinicialização completa do sistema.

Arquitetura orientada por interrupçãoAtividades de toque desencadeiam notificação de host imediata. Sem sobrecarga de pesquisa. Baixa utilização da CPU. Resposta mais rápida à entrada do usuário.

Dureza da superfície do vidro de cobertura: mínimo 6HO tratamento de superfície mantém a sensação de deslizamento durante toda a vida útil do produto.

Arquitetura do sinal: MIPI DSI

Os sistemas modernos embutidos funcionam no MIPI.

Quatro vias de dados:D0N/D0P através de D3N/D3P carregam dados de pixels diferenciais de alta velocidade. Transmissão de rádio a até 1 Gbps por faixa. Largura de banda suficiente para atualização de 120 Hz em resolução Full HD com espaço para cabeças.

Par de relógios dedicados:CLKN/CLKP fornece uma referência de tempo limpa.

Apoio estatal de baixo consumo.LP-11, LP-00 e LP-10 estados para períodos de inatividade. Reduzir o consumo de energia quando o conteúdo da tela estático. Prolongar a vida útil da bateria em aplicações portáteis.

Sincronização de efeito de rasgãoAs atualizações bloqueadas por quadro eliminam o rasgo visual na reprodução de vídeo e aplicativos do visor da câmera.

Sistema de alimentação

Com dois trilhos analógicos:VSP a +5,7V (intervalo +4,8V a +6,0V) e VSN a -5,7V (intervalo -6,0V a -4,8V) alimentam o condutor de fonte TFT e os circuitos de referência gama.Requer regulação externa                                                                                                                                                                                                                                                          .

Voltagem de entrada/saída:1.8V nominal (1.8V a 3.3V tolerante) para níveis lógicos MIPI. Interface direta com processadores de aplicações modernos sem tradução de nível.

Potência da luz de fundo:18 LEDs brancos em configuração de série. Voltagem para a frente de 16,8V a 19,2V a 60mA típico. Controle de atenuação PWM via pin PWM dedicado. Faixa de brilho de 0% a 100% sem mudança de temperatura de cor.

Sequenciamento de energia obrigatório.VDD1 estável antes de VSP e VSN. 10ms de atraso mínimo entre trilhos permite. 12ms de estabilização VSN antes da liberação do RESX. Riscos de violação de bloqueio ou inicialização incompleta.

Engenharia de Iluminação

Arquitetura de LEDs iluminadosCom 18 emissores, a luz é injetada da borda do módulo, distribuída em diagonal de 5,5 polegadas através de uma placa de guia de luz de precisão, sem pontos quentes, sem escurecimento da borda, luminosidade uniforme de canto para canto.

700 cd/m2 de brilho típicocom LCD e CTP empilhados, legível sob iluminação de escritório, viável em condições de sombra ao ar livre, dimming PWM reduz para compatibilidade com sala escura sem piso de brilho mínimo.

30Duração de vida útil do LED- 50% de potência inicial a 20 mA por emissor. - 60 mA no máximo para gestão térmica. - Corrente de accionamento conservadora prolonga o intervalo de serviço.Redução da manutenção para aplicações industriais sempre ligadas.

85% de uniformidade mínimaMedido em grelha de 9 pontos por padrão da indústria, sem bandas visíveis ou gradientes em campos de cores sólidas.

Integração mecânica

Módulo LCD:70.53 mm × 127,28 mm × 1,68 mm

Estaca combinada LCD + CTP:72.52 mm × 132,90 mm × 2,56 mm

A espessura total de 2,56 mm inclui tela, sensor de toque, vidro de cobertura e todas as camadas de laminação.

A cauda do FPC estende-se desde a borda curtacom conector de 40 pinos de 0,5 mm de passo. raio de curvatura especificado para dobragem em carcaças compactas. rota através de mecanismos de dobradiça. fio através de canais estreitos do chassi.

Capa de vidro de revestimentoPara além da área activa do LCD, fornece uma superfície de vedação para a integração das juntas.

Arquitetura do condutor: HX83112-A

Controlador de fonte de 1080 canaisUma saída por coluna de subpixels RGB
Motor de porta de 1920 canaisUma saída por linha de digitalização horizontal
Correção gama no chip- 64 passos programáveis por canal de cores. Calibração para variação de painel para painel. Combinação de várias telas em configurações de azulejos.

Geração interna de tensão em escala de cinzaNão há escadas de resistência externas, não são necessárias referências de tensão de precisão.

Suporte para modo de sono.Consumo de corrente de espera profundo abaixo da taxa de auto-descarga de células de iões de lítio típicas. Sub-5ms despertar para imagem completa. 120ms despertar a partir da redefinição do software com recarga completa do registo.

Armazenamento EEPROMde dados de calibração de fábrica. configuração VCOM. curvas gama. configuração de host zero necessária para operação básica.

Protocolo de cronometragem e controlo

Parâmetros de sincronização vertical
Período de enquadramento total: 2520 linhas típicas
Linhas visíveis: 1920 ativas
Porão da frente: 32 linhas mínimas (dependente do controlador táctil)
Porão traseiro: programável para corresponder aos requisitos do painel
Taxa de atualização: 120 Hz no máximo em resolução reduzida, 60 Hz em Full HD

Parâmetros de sincronização horizontais
Escalas de períodos de linha com frequência PCLK
Janela válida de dados centrada no período da linha
Intervalos de emagrecimento carregam pacotes DSI sobrecarregados e embutidos de comando

Sequência de reinicialização do software:01h comando inicia recarga do registo. 5ms de atraso antes de comandos subsequentes. 120ms de atraso antes do Sleep Out se a redefinição for emitida durante a exibição ativa.O servidor deve continuar PCLK/HSYNC/VSYNC/DE por dois quadros completos após o comando de reinicialização.

Qualificação ambiental

Temperatura de funcionamento:-20°C a +60°C com toque funcional
Temperatura de armazenamento:-30°C a +70°C sem energia
Intervalo de umidade:20% a 90% RH não condensante

Capacidade de arranque a frio confirmada a -20°C. A viscosidade do cristal líquido permanece dentro do alcance operacional.

Matriz de ensaio de fiabilidade:

Armazenamento a alta temperatura     96 horas a + 70°C
Armazenagem a baixa temperatura     96 horas a -30°C
Função a altas temperaturas   96 horas a +60°C com alimentação
Função a baixas temperaturas: 96 horas a -20°C
Armazenamento de humidade     96 horas a 50°C / 90%RH
Choque térmico ¥ 10 ciclos, -20°C a +60°C, duração de 30 minutos

Nenhuma falha funcional, nenhum pixel perdido, nenhum vazamento de cristal líquido, nenhuma degradação do selo, nenhuma sensibilidade ao toque além das especificações.

Apoio à integração

Kit de avaliação disponível- placa de driver com ponte HDMI-MIPI, controle táctil e fonte de alimentação ajustável.

Mostras mecânicas- unidades não funcionais com dimensões, peso e posicionamento dos conectores idênticos. Verificar a adequação nas caixas de produção. Construir dispositivos de montagem. Desenvolver o encaminhamento de cabos antes da aquisição de ecrãs.

Relatórios de medição óptica- luminosidade, uniformidade, gama de cores e relação de contraste rastreáveis para a instrumentação de padrões NIST. Incluído com os envios de amostras. Atualizado por lote de produção a pedido.

Acesso de engenharia de aplicaçõesConsulta direta com especialistas em exibição para revisão da sequência de potência, mitigação de EMI, ajuste táctil e especificações personalizadas de vidro de cobertura.
