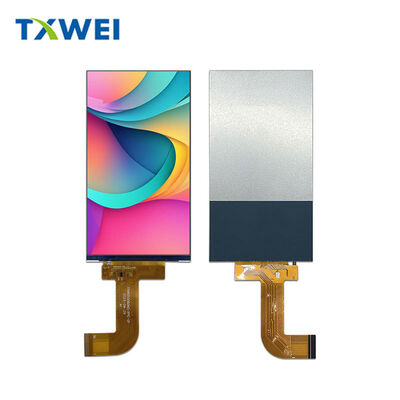

5Display IPS de 5 polegadas em visão completa MIPI ecrã LCD 720*1280

MOQ:	Negociar
preço:	negotiate
Embalagem padrão:	Cartão
Período de entrega:	16
Método do pagamento:	L/C TT D/P
Capacidade de abastecimento:	10.000 unidades

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

Guangdong,China

Marca

TXWEI

Certificação

CE ROHS FCC

Número do modelo

TXW550060N0

Documento

Interface LCM:

interface MIPI

Contagem de pin n:

30 PINOS

Voltagem do backlight:

temperatura de armazenamento:

-30+80°C

Graus de lumens:

1000cd/m²

Número de pixels:

720*1280

Elemento de acionamento:

Matriz ativa TFT

PASSO DO PIXEL (W*H):

0.00945 ((H) *0.0945 ((V)

Destacar:

5Ecrã LCD IPS MIPI de 5 polegadas

Módulo de exibição LCD 720X1280 TFT

Ecrã LCD de visualização completa

Descrição do produto

TXW550060N0

5.5 "Módulo de exibição industrial IPS

Óptica de precisão, resistência industrial, integração limpa.

Desempenho visual

720 × RGB × 1280Resolução nativa.294 PPITodos os elementos são apresentados com uma definição nítida, desde texto fino até formas de onda complexas.

Tecnologia IPSEntregaliberdade de ângulo de visão totalNenhuma inversão de cor em ângulos oblíquos. Nenhuma degradação do contraste quando visto de baixo ou de lado.O painel funciona de forma idêntica se montado horizontalmente num instrumento de computador ou verticalmente num scanner portátil.

16.7 milhões de coresSelecionável através de calibração por software, gradientes suaves, tons de pele precisos em imagens médicas, códigos de cores precisos em aplicações industriais de HMI.

Área ativa:680,04 mm × 120,96 mm
Geometria dos pixels:Faixa RGB, 0,0945 mm × 0,0945 mm de comprimento
Modo de exibição:Normalmente Negro ️ preto profundo, alto contraste

Resistência Ambiental

As exibições industriais não vivem em escritórios com climatização, este foi construído para a realidade.

Temperatura de funcionamento:-20°C a +60°C
Piso de armazenamento a frio em centros de logística, painéis de instrumentos de veículos no calor do deserto, o módulo mantém especificações ópticas e elétricas completas em todo o percurso.

Temperatura de armazenamento:-30°C a +80°C
Armazenamento prolongado, transporte em climas extremos, sobrevivência sem energia sem delaminação, degradação do selo ou danos ao cristal líquido.

Tolerância à humidade:Até 90% RH
Instalações costeiras, instalações de processamento de alimentos, baías de equipamentos de limpeza a vapor, eletrónica interna, estão protegidos.

Interface de sinal: MIPI DSI

Os sistemas embutidos modernos exigem rapidez e simplicidade.MIPI DSI de 4 faixasA interface fornece ambos.

Pares de dados diferenciais:D0N/D0P através de D3N/D3P 4 faixas independentes de alta velocidade para transmissão rápida de dados de pixels
Horário diferencial:CLKN/CLKP ?? referência de cronometragem específica
Sinais de controlo:RST (reinicialização do hardware, baixo ativo), TE (sincronização de quadros com efeito de rasgão), LCD_ID (identificação do módulo)

Relhas de alimentação:
VDD_3.3V para núcleo lógico
¢ IOV_1.8V para entrada/saída de interface
¢ Aviões GND para caminhos de retorno limpos

Trinta pinos no total. Conector FPC compacto. Layout de PCB direto. Interferência eletromagnética reduzida em comparação com alternativas RGB paralelas. Comprimentos de traço mais curtos. Requisitos de blindagem mais simples.

Sistema de iluminação

Oluz de fundo LED iluminada por bordasUtilizações15 emissores brancosem configuração elétrica em série.

Características elétricas:
Voltagem para a frente: 16,8V a 18,6V
Corrente típica: 100 mA
¢ Entrada de energia: LEDA (ánodo) × 4 pinos, LEDK (cátodo) × 4 pinos

Saída óptica:
Luminância típica: 1050 cd/m2 com estaca LCD
Uniformidade: consistente em toda a área ativa, sem escurecimento das bordas ou precipitação dos cantos

Longevidade:
- Não.20Duração nominal de vida útila 50% do brilho inicial (a 20 mA por LED)
¢ Anos de funcionamento contínuo em aplicações industriais sempre ligadas
¢ Ciclos de manutenção reduzidos; menor custo total de propriedade.

Projeto Mecânico

Envelope do módulo:70.34 mm × 128,10 mm × 1,62 mm

O1Espessura de.62 mmInclui todas as camadas ópticas, driver IC, e montagem de luz de fundo. Sem placas de driver externos. Sem módulos de inversor separados. Tudo integrado em uma única pilha fina.

Cauda de FPCA linha de visualização é uma linha que se estende desde a borda do ecrã para uma integração mecânica flexível.A concepção mecânica adapta-se às suas restrições de concepção industrial, não ao contrário..

Considerações de montagem
- zonas fronteiriças não activas para retenção de adesivos ou de molduras
Perímetro compatível com vedação para câmaras IP
Pontos de ligação terrestre para a conformidade com o IME

Arquitetura do condutor: ILI9881C

OILI9881CO driver de chip único integra todas as funções de controlo do display.

Motor de origem:720 canais, um por coluna de subpixels RGB
Motorista do portão:1280 canais ¢ um por linha de digitalização horizontal
Conversor DC-DC:Geração on-chip de tensões AVDD, AVEE e outras tensões de distorção interna a partir de uma única entrada de 3,3 V
Correção gama:Programável em 64 passos por canal de cores
Gestão da energia:Modo de sono, estado de espera profundo e estados ativos com transições de vigília de menos de um milissegundo

Armazenamento de configuração:A EEPROM interna mantém a calibração de fábrica, as configurações VCOM e os padrões de ligação.

Tempo e Controle

Sequência de reinicialização:
Largura mínima do pulso: 10 microssegundos
¢ Tempo de cancelamento da redefinição: 5 milissegundos (descanso padrão), 120 milisegundos (recarregamento completo do registo da EEPROM)
¢ Retardo obrigatório de 5 milissegundos antes do primeiro comando após a libertação da redefinição

Sequência de potência:
VDDI (voltagem de entrada/saída) estável antes de VCI (núcleo analógico)
¢ Ambos os carris estáveis antes da declaração do RESX
¢ estado LP-11 nas faixas MIPI durante a ligação
️ > 1 milissegundo de atraso antes da entrada no modo MIPI de alta velocidade

Eficiência de efeito de rasgo:
O pin TE fornece sincronização do limite do quadro
Eliminando o desgaste visual em cenários de atualização parcial
¢ essencial para aplicações de visor de câmara e osciloscópio em tempo real

Verificação da fiabilidade

Todos os lotes de produção são submetidos a rastreio de stress ambiental.

Armazenamento a altas temperaturas:96 horas a +80°C
Armazenamento a baixa temperatura:96 horas a -30 °C    confirma capacidade de arranque a frio e resistência a choques térmicos
Função a alta temperatura:96 horas a +60°C com alimentação   exercicios IC do condutor, luz de fundo e interconexão elétrica sob carga térmica
Função a baixa temperatura:96 horas a -20°C com alimentação ?? verifica a fluidez do cristal líquido e o tempo de resposta em extremos de viscosidade
Armazenamento de humidade:96 horas a 60°C / 90% de umidade relativa   testes de resistência à entrada de umidade e resistência à corrosão
Ciclos de choque térmico:10 ciclos completos, de -30°C a +80°C, duração de 30 minutos

Critérios de aceitação:
0 falhas funcionais
Não faltam segmentos, pixels encurtados ou anomalias de exibição
Não há vazamento de cristais líquidos
Não há formação de bolhas a baixa temperatura
Não há afrouxamento da vedação final ou efeitos de arco-íris no quadro

Conformidade e materiais

Conforme à directiva RoHS¢ todos os materiais e processamento sem chumbo
Opções sem halogênioDisponível mediante pedido
Divulgação de substâncias REACHFornecido para documentação regulamentar
Relatório de minerais em conflitoApoio à transparência da cadeia de abastecimento

Apoio à integração

Disponibilidade da amostra:As amostras de engenharia são normalmente enviadas dentro de 5 dias úteis
Kit de avaliação:Painel de controladores opcional com ponte HDMI-MIPI para prototipagem rápida
Mostras mecânicas:Unidades não funcionais de controlo de adequação e de desenvolvimento de luminárias
Documentação técnica:Folha de dados completa, exemplos de códigos de inicialização, relatórios de medição óptica

Apoio à engenharia de aplicações:Acesso direto a especialistas em exibição para otimização de tempo, curvas gama personalizadas e consultoria de integração mecânica.
