Ecrã TFT original de 5,5 polegadas 720×1280 tela vertical de alta definição 25 pin LCD interface MIPI

produtos

Ecrã TFT original de 5,5 polegadas 720×1280 tela vertical de alta definição 25 pin LCD interface MIPI

MOQ:	Negociar
preço:	negotiate
Embalagem padrão:	Cartão
Período de entrega:	16
Método do pagamento:	L/C TT D/P
Capacidade de abastecimento:	10.000 unidades

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

Guangdong,China

Marca

TXWEI

Certificação

CE ROHS FCC

Número do modelo

TXW550058N0

Documento

Área Ativa:

68,04(H) * 120,96(V)

Temperatura operacional:

-20+70

Tipo LCD:

Normalmente preto

Elemento de acionamento:

Matriz ativa TFT

Número de pixels:

720*3RGB ((H) X1280 ((V)

PASSO DO PIXEL (W*H):

0.00945 ((H) *0.0945 ((V)

Graus de lumens:

300cd/m²

Arranjo de pixels:

Faixa RGB

Destacar:

5Interface MIPI com ecrã TFT LCD de 0

5 polegadas

Ecrã LCD vertical de alta definição 720×1280

Descrição do produto

TXW550058N0

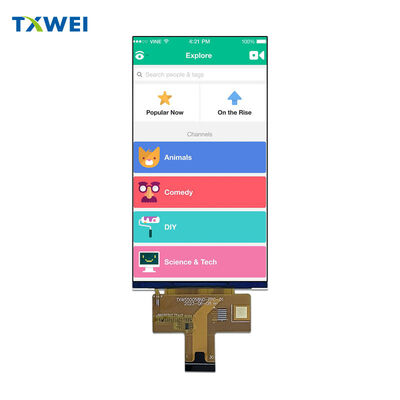

Módulo de Tela LCD IPS HD de 5,5"

◆ ◆ ◆ VISÃO GERAL DO PRODUTO ◆ ◆ ◆

Tela TFT LCD de 5,5 polegadas de alto desempenho, com resolução HD e tecnologia IPS avançada, projetada para aplicações que exigem desempenho visual confiável com flexibilidade de visualização ampla e conectividade moderna com interface MIPI.

720 × 1280 pixels. 16,7 milhões de cores. Modo Normalmente Preto.

Fabricado pela Shenzhen Tianxianwei Technology com CI driver ILI9881C e interface diferencial de alta velocidade MIPI DSI de 4 pistas.

▌▌▌ ESPECIFICAÇÕES DA TELA ▌▌▌

Área Ativa e Configuração de Pixels

A área de exibição ativa mede 68,04 mm × 120,96 mm com 720 × RGB × 1280 arranjo de pixels em configuração de faixa RGB. O passo de pixel quadrado de 0,0945 mm × 0,0945 mm garante precisão geométrica e reprodução uniforme da imagem em toda a superfície de visualização.

Vantagens da Tecnologia IPS

Suporte de direção de visualização "All O'Clock" elimina desvios de cor e perda de contraste de qualquer ângulo de visão. Liberdade de visualização ótima de 360°.Profundidade de Cor

16,7 milhões

 de cores selecionáveis por software oferecem imagens ricas e vibrantes para aplicações exigentes.════════════════════════════════════════

INTERFACE E CONECTIVIDADE

Arquitetura MIPI DSI Moderna de 4 Pistas

Sinalização diferencial de alta velocidade através de conector FPC de 30 pinos permite transmissão de vídeo confiável com interferência eletromagnética reduzida e integração de sistema simplificada em comparação com soluções RGB paralelas legadas.

Configuração Abrangente de Pinos

Quatro pares de pistas de dados (D0±, D1±, D2±, D3±) lidam com fluxos de pixels empacotados com clock embutido. Par de pistas de clock dedicado (CLKP/CLKN) sincroniza a transferência de dados. Múltiplos pontos de aterramento garantem a integridade do sinal.

Trilhos de Alimentação

IOVCC em

1,8V para interface lógica. VDD em 3,3V para driver LCD. Pinos VSP/VSN externos disponíveis para geração de alimentação analógica. Terminais LEDA/LEDK dedicados para conexão de luz de fundo.Suporte a Tela Sensível ao Toque

As disposições integradas de interface de toque incluem CTP_SDA e CTP_SCL para comunicação I²C, CTP_INT para sinalização de interrupção, CTP_RST para reset do controlador e CTP_VCC para

2,8V ~ 3,3V de alimentação de toque.● ● ●

SISTEMA DE LUZ DE FUNDO ● ● ●Matriz de LED de Iluminação de Borda

Configuração eficiente de iluminação de borda com múltiplos LEDs brancos oferece distribuição uniforme de brilho.

Parâmetros Elétricos

Faixa de tensão direta

20V ~ 23V. Corrente de operação 40 mA típica por string.Desempenho Óptico

300 cd/m²

 de luminância mínima com 80% de uniformidade típica em toda a área ativa.Vida Útil Estendida

30.000 horas

 de vida operacional do LED a 50% de brilho em condições de corrente nominal.★ ★ ★

CLASSIFICAÇÕES AMBIENTAIS ★ ★ ★Condições de Operação

Faixa de temperatura de trabalho de

-20°C a +70°C. Tolerância de umidade de 20% ~ 90% RH sem condensação.

Capacidade de Armazenamento

Faixa de temperatura de armazenamento estendida de -30°C a +80°C

mantém a integridade do produto durante o transporte e armazenamento.

╔══════════════════════════════════════╗

GARANTIA DE CONFIABILIDADE

╚══════════════════════════════════════╝

Validação Rigorosa de Estresse AmbientalTestes de armazenamento em alta temperatura a +80°C por 96 horas. Validação de armazenamento em baixa temperatura a -30°C por 96 horas. Extremos de temperatura de operação confirmados a +70°C e -20°C por 96 horas cada. Exposição a alta temperatura e umidade a 60°C × 90%RH por 96 horas. Ciclos de choque térmico entre -20°C e +70°C

 por 10 ciclos completos com períodos de permanência de 30 minutos.

Critérios de Aceitação de Defeito Zero

Nenhuma falha funcional permitida, incluindo segmentos ausentes, curtos-circuitos elétricos ou degradação da clareza da tela. Proibição absoluta de vazamento de cristal líquido sob qualquer condição de teste. Nenhuma formação de bolhas em baixa temperatura, afrouxamento da vedação final ou efeitos de arco-íris na moldura aceitáveis.◈ SEQUÊNCIA DE TEMPO E ALIMENTAÇÃO

◈

Requisitos Críticos de Inicialização

A sequência correta de ligar garante a inicialização confiável do CI driver e evita danos potenciais aos geradores de tensão internos. As fontes VDDI e VCI devem estabilizar antes da liberação do reset RESX. As pistas MIPI entram no estado de baixo consumo LP-11 durante o período de reset.

Especificações de Tempo de Reset são rejeitados automaticamente. Pulsos mais longos que 10 μs para reconhecimento válido de reset. Tempo de cancelamento de reset de 5 ms típico para carregamento de registradores da EEPROM. 120 ms

 máximo estendido necessário quando o reset é aplicado durante o modo Sleep Out para sequência de branqueamento completa.

Proteção contra Rejeição de PicosPulsos de reset mais curtos que 5 μs são rejeitados automaticamente. Pulsos mais longos que 10 μs são aceitos incondicionalmente. A região de transição entre 5 μs e 10 μs

inicia a sequência de reset com reconhecimento garantido.▂▂▂▂▂ DESEMPENHO ÓPTICO

 ▂▂▂▂▂

Definição de Razão de Contraste

CR = L₆₃ / L₀

Onde L₆₃ representa a luminância no nível de cinza 63 e L₀ representa a luminância no nível de cinza 0.

Características de Tempo de Resposta

O tempo de subida (Tₒₙ) mede a transição de 10% para 90% da resposta óptica. O tempo de descida (Tₒff) mede a transição de 90% para 10% da resposta óptica.

Medição de Ângulo de Visão

O sistema de coordenadas padrão define a direção das 12 horas como referência. Os eixos X+ e X- representam os ângulos de visão horizontais. Os eixos Y+ e Y- representam os ângulos de visão verticais com a direção das 6 horas a 90°.◐ DIMENSÕES FÍSICAS

◐

Perfil Compacto do MóduloAs dimensões gerais de 70,34 mm × 128,10 mm × 1,62 mm

 (largura × altura × espessura) permitem a integração em aplicações com espaço limitado.

Construção Leve
