Tela LCD de 5,5 polegadas 1080X1920 TFT tela vertical interface MIPI com toque Tela LCD de 5,5 polegadas

produtos

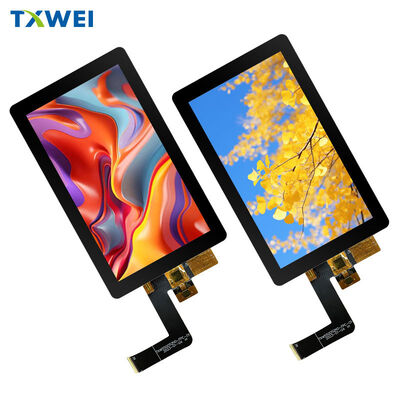

Tela LCD de 5,5 polegadas 1080X1920 TFT tela vertical interface MIPI com toque Tela LCD de 5,5 polegadas

MOQ:	Negociar
preço:	negotiate
Embalagem padrão:	Cartão
Período de entrega:	16 dias
Método do pagamento:	L/C,D/A,D/P,T/T
Capacidade de abastecimento:	10.000 unidades

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

Shenzhen, Guangdong

Marca

TXWEI

Certificação

ISO9001 IS014001 IATF16949

Número do modelo

TXW550052N0-AS

Documento

Destacar:

Display LCD TFT de 5

5 polegadas

Ecrã LCD de interface MIPI

Descrição do produto

TXW550052N0-AS

5.46" Full HD IPS LCD Display Module

Com painel de toque capacitivo integrado

◆ ◆Os principais aspectos do produto◆ ◆

Experiência visual de qualidade superior oferecida através da tecnologia IPS avançada

Este módulo de exibição de 5,46 polegadas possui características impressionantes1080 × 1920 Full HDresolução com16.7 milhões de corespara imagens reais.

Visualização ultra larga

178°Vendo os ângulos de todas as direcções, sem mudanças de cor, sem perda de contraste.

Integração de toque sem problemas

G+F+Festrutura capacitiva de várias camadas comGoodix GT911O controlador garante um desempenho multi-touch rápido e preciso para uma interação intuitiva do utilizador em toda a superfície activa.

▌ ▌Especificações essenciais▌ ▌

Configuração de exibição

Medidas de área de exibição activa680,04 mm × 120,96 mmcom1080 × RGB × 1920Disposição dos pixels em configuração de listras.

Design de pixels quadrados

63 μm × 63 μmo passo dos pixels proporciona uma qualidade de imagem uniforme sem distorções.

Desempenho de cores

16.7 milhõesCores selecionáveis por software.

O conceito de liberdade

A toda a horaApoio de direcção. Ângulos de visão ótimos de 360°.

Tecnologia comprovada do condutor

Himax HX8399-CIC de condutor comprovado pela indústria.

- Não.

Interface e Conectividade

Moderna interface MIPI DSI de alta velocidade com arquitetura de sinalização diferencial de 4 pistas

O conector FPC de 39 pinos proporciona uma integração completa do sistema através de protocolos MIPI padrão da indústria,permitindo projetos de cabos mais finos e layouts de PCB simplificados em comparação com as soluções RGB paralelas tradicionais.

Fornecimento de energia robusto

O fornecimento lógico IOVCC opera a uma velocidade de1.8Vcom1.65V ~ 3.3VTolerância para compatibilidade com o processador host flexível.±4,8 V ~ ±6,0 VO subsistema de contacto recebe os dados isolados.3.3VO sistema de retroiluminação liga-se através de terminais de ânodo LEDA e de cátodo LEDK dedicados.

Transmissão de dados de alta velocidade

Cinco pares de diferenciais gerenciam a comunicação MIPI:Faixa de relógio (CLKP/CLKN) sincroniza a transferência de dados enquanto quatro faixas de dados (D0 a D3) transportam fluxos de pixels embalados em alta largura de banda com interferência eletromagnética mínima.

Arquitetura de controlo inteligente

O sinal TE sincroniza as atualizações da memória do quadro para evitar artefatos rasgados. A saída PWM se conecta a drivers de LED externos para controle de brilho preciso.O subsistema touch comunica através do autocarro I2C (CTP_SCL/CTP_SDA) com linhas dedicadas de interrupção (CTP_INT) e redefinição (CTP_RST) para um tratamento eficiente dos eventos.

● ● ●Sistema de iluminação traseira● ● ●

Array de LEDs Edge-Lit com 15 LEDs brancos de alta eficiência

A sofisticada configuração de iluminação de borda proporciona uma iluminação uniforme em toda a área de exibição ativa com penalidade mínima de espessura.

Características elétricas

A tensão para a frente opera entre28 V ~ 32 Vcom60 mAcorrente típica por corda.

Desempenho óptico

O conjunto combinado de LCD e painel táctil1100 cd/m2luminosidade típica com≥ 85%uniformidade em toda a superfície de visão.

Confiabilidade a longo prazo

Classificação de vida útil do LED de30,000 horasA maior frequência de corrente reduz proporcionalmente a vida útil operacional.

- Não.DIMENSÕES FÍSICAS- Não.

Fator de forma compacta para aplicações com espaço limitado

Medidas do módulo LCD700,04 mm × 128,29 mm × 1,68 mm(largura × altura × espessura).

Assembléia integrada

Com o painel táctil capacitivo ligado, as dimensões globais tornam-se850,00 mm × 140,36 mm × 2,91 mm.

Construção leve

Especificação de peso a determinar com base na configuração final e nos componentes opcionais.

Não, não.Classificações ambientaisNão, não.

Intervalo de temperatura de funcionamento alargado para aplicações exigentes

O módulo opera de forma fiável a partir de-20°C a +70°Ccom tolerância à humidade de20% ~ 90% RHNão condensante.

Condições de armazenagem seguras

Intervalos de temperatura de armazenamento alargados-30°C a +80°Cmantendo as mesmas limitações de umidade.

- Não.

Garantia de fiabilidade

- Não.

Critérios de aceitação rigorosos
Zero defeitos funcionais permitidos, incluindo segmentos ausentes, cortes elétricos ou degradação da clareza do ecrã.As anomalias proibidas incluem a formação de bolhas a baixa temperatura, afrouxamento da vedação final, efeitos do arco-íris do quadro ou degradação do desempenho óptico após validação por esforço.
- Não.Sequência de tempo e potência- Não.Sequência de inicialização crítica para uma operação confiável do controlador
O circuito integrado do controlador Himax HX8399-C requer uma sequência de potência precisa para garantir uma inicialização adequada e evitar possíveis danos aos geradores de tensão internos.
Procedimento de ligação passo a passo
Primeiro, estabilizar VDD1 e HS_VCC fontes lógicas, mantendo a estabilidade para o mínimo1 msEm seguida, ative as fontes analógicas VSP e VSN com necessidade de atraso zero da etapa anterior.1 msConfigure todos os dados MIPI e faixas de relógio para o estado de baixa potência LP-11 antes de liberar o reset. Após a libertação do reset, espere> 50 msAntes de transmitir comandos de inicialização. emitir comando SLPOUT para sair do modo de sono.120 msDepois de SLPOUT antes de enviar o comando de ativação do display DISPON.
Sequência de desligamento controlada
Inverte a ordem de ativação com≥ 20 μsatrasos entre cada fase de desativação da fonte de alimentação para evitar fenômenos de retenção de imagem e garantir uma proteção completa do condutor.
- Não.Desempenho óptico- Não.Medição do rácio de contraste quantificado
CR = L255 / L0
Em que L255 representa a medição da luminosidade no nível de cinza 255 (totalmente branco) e L0 representa a luminosidade no nível de cinza 0 (totalmente preto).
Caracterização da resposta dinâmica
O tempo de ascensão (tonelada) mede a transição de 10% para 90% de resposta óptica.
Protocolo de medição normalizado
Todas as caracterizações ópticas efectuadas após 20 minutos de estabilização térmica a 25 ± 2 °C de temperatura ambiente.O sistema de retroiluminação requer um período de aquecimento de 20 minutos em ambiente sem vento antes do início da medição.A instrumentação utiliza o Autronics DMS 803 ou uma combinação de fotômetro/espectrógrafo equivalente com ponto de medição de 3 mm de diâmetro no ambiente da câmara escura, eliminando a contaminação luminosa externa.
- Não.Aplicações típicas- Não.Cenários de implantação industrial e comercial
Os terminais industriais portáteis exigem ecrãs robustos e fiáveis em ambientes exigentes.Equipamento médico de diagnóstico e dispositivos portáteis de monitorização do doenteInterfaces de controlo doméstico inteligente e sistemas de automação residencial Eletrónica de consumo de ponta, onde a qualidade do ecrã diferencia o posicionamento do produto.Instrumentos de ensaio e medição de precisão que exijam uma reprodução precisa das coresSistemas de informação e entretenimento automóveis e ecrãs digitais de painel de instrumentos.
- Não.Qualidade e conformidade- Não.Normas rigorosas de fabricação
As instalações de produção mantêm a certificação ISO com sistemas abrangentes de gestão da qualidade.Os protocolos de inspecção óptica normalizados especificam uma intensidade de iluminação de 1000±200 lux., distância de visão de 30 cm e ângulo de observação de 45°±10° para avaliação objetiva de defeitos.
Responsabilidade ambiental
CheioConformidade com a RoHSTodos os produtos químicos e materiais de processamento cumprem os requisitos internacionais de protecção do ambiente.
