Interface MIPI de 5,5 polegadas 1080*1920 HD colorido LCD tela de cristal líquido TFT módulo de cristal líquido

produtos

Interface MIPI de 5,5 polegadas 1080*1920 HD colorido LCD tela de cristal líquido TFT módulo de cristal líquido

MOQ:	Negociar
preço:	negotiate
Embalagem padrão:	Cartão
Período de entrega:	16 dias
Capacidade de abastecimento:	10.000 unidades

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

Shenzhen, Guangdong

Marca

TXWEI

Certificação

ISO9001 IS014001 IATF16949

Número do modelo

TXW550040N0-CTP

Documento

Destacar:

5Display LCD MIPI TFT de 0

5 polegadas

Ecrã LCD a cores HD 1080x1920

Descrição do produto

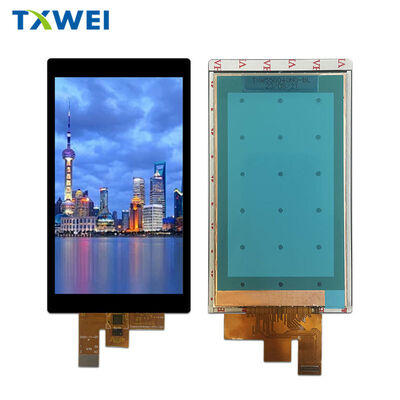

TXW550040N0-CTP | Tela LCD MIPI Full HD de 5,46" com Toque Capacitivo

Visão Geral do Produto

O TXW550040N0-CTP é um módulo de display LCD TFT premium de 5,46 polegadas com resolução Full HD (1080×1920 pixels) e painel de toque capacitivo integrado. Projetado para aplicações de alto desempenho, este display tipo IPS oferece precisão de cor excepcional, amplos ângulos de visão e interação tátil responsiva através de uma robusta interface MIPI DSI de 4 pistas.

Fabricado pela Shenzhen Tianxianwei Technology, este módulo de display combina tecnologia de display de ponta com construção confiável de grau industrial, tornando-o ideal para dispositivos portáteis, controladores industriais, equipamentos médicos e eletrônicos de consumo que exigem desempenho visual superior.

Principais Recursos

Desempenho Visual Deslumbrante

Experimente imagens cristalinas com resolução de 1080×RGB×1920 pixels e 16,7 milhões de cores exibíveis. A tecnologia IPS (In-Plane Switching) garante reprodução de cores consistente e ângulos de visão completos de 178° de todas as direções — eliminando desvios de cor e perda de contraste, independentemente da posição de visualização.

Toque Capacitivo Integrado

A estrutura multitoque G+F+F (Vidro + Filme + Filme) incorpora o controlador Goodix GT911, oferecendo detecção de toque precisa e responsiva. A interface I²C garante comunicação perfeita com processadores host, enquanto os pinos dedicados de interrupção e reset permitem gerenciamento eficiente de energia e reconhecimento de gestos.

Interface MIPI de Alta Velocidade

A sinalização diferencial de alta velocidade MIPI DSI de quatro pistas fornece transmissão de vídeo confiável e de alta largura de banda com EMI reduzida. Este padrão de interface moderno permite designs de cabos mais finos e layouts de PCB simplificados em comparação com soluções RGB paralelas tradicionais.

Sistema de Retroiluminação Robusto

A configuração de retroiluminação LED com iluminação de borda apresenta 15 LEDs brancos de alta eficiência, fornecendo 1200 cd/m² de luminância típica. Com uma vida útil nominal de 30.000 horas para os LEDs e controle de escurecimento PWM externo, o módulo se adapta perfeitamente às condições de iluminação ambiente variáveis, desde luz solar intensa até ambientes escuros.

Especificações Técnicas

Características do Display

Tipo de Display: LCD TFT IPS com modo Normalmente Preto Área Ativa: 68,04 mm (A) × 120,96 mm (V) Formato de Pixel: Arranjo de listras RGB de 1080 (A) × 1920 (V) Passo do Pixel: 21 μm (A) × 63 μm (V) Profundidade de Cor: 16,7 milhões de cores (RGB de 24 bits) Direção de Visualização: Todas as horas (visualização ideal de 360°) Relação de Contraste: 1200:1 (típica)

Especificações do Painel de Toque

Estrutura de Toque: Multitoque capacitivo G+F+F IC Controlador: Goodix GT911 Interface: I²C com saída de interrupção Dureza da Superfície: Dureza de lápis ≥6H Transmitância de Luz: ≥85% Tensão de Operação: 2,8V – 3,3V (I/O), 1,8V (lógica)

Parâmetros Elétricos

IC Driver TFT: Himax HX8399C Alimentação Lógica (IOVCC): 1,65V – 3,3V (1,8V típico) Positivo Analógico (VSP): 4,8V – 6,0V Negativo Analógico (VSN): -6,0V – -4,8V Tensão Direta da Retroiluminação: 28V – 32V Corrente da Retroiluminação: 60 mA (típica por string)

Dimensões Físicas

Dimensões do Módulo: 70,04 mm (L) × 128,29 mm (A) × 1,78 mm (E) Com Painel de Toque: 75,80 mm (L) × 139,90 mm (A) × 3,49 mm (E) Peso: A definir (design leve)

Ambiental e Confiabilidade

Condições de Operação

Temperatura de Trabalho: -20°C a +60°C Temperatura de Armazenamento: -30°C a +70°C Faixa de Umidade: 20% – 90% UR (sem condensação)

Testes de Confiabilidade

Este módulo passa por validação abrangente de confiabilidade, incluindo armazenamento em alta temperatura por 96 horas (+70°C), armazenamento em baixa temperatura por 96 horas (-30°C), ciclos de temperatura de operação e testes de choque térmico (-20°C ↔ +60°C, 10 ciclos). Todos os testes confirmam zero defeitos funcionais, sem vazamento de cristal líquido e desempenho óptico mantido sob condições de estresse.

Configuração dos Pinos da Interface

O conector FPC de 40 pinos fornece integração completa do sistema:

• Trilhos de alimentação: GND, IOVCC (1,8V), fontes analógicas VSP/VSN, CTP_VCC (2,8-3,3V) • MIPI DSI: 4 pares de pistas de dados (D0±, D1±, D2±, D3±) mais par de clock (CLK±) • Interface de toque: CTP_SDA, CTP_SCL, CTP_INT, CTP_RST • Sinais de controle: RESET, TE (efeito de rasgo), PWM (dimmer da retroiluminação) • Retroiluminação: Conexões de ânodo e cátodo LEDA/LEDK

Todos os pares diferenciais de alta velocidade suportam o estado de baixa potência LP-11 para operação com eficiência energética.

Sequência e Temporização de Energia

O IC driver HX8399C requer sequenciamento específico de energização: VDD1/HS_VCC deve estabilizar antes da ativação de VSP/VSN, com atrasos mínimos de 1ms entre os estágios. O reset de hardware (RESX) deve ser mantido baixo por ≥10μs após a estabilização da energia, com inicialização completa exigindo 120ms antes dos comandos de exibição.

A sequência de desligamento inverte essa ordem, garantindo que os pacotes de vídeo MIPI terminem antes da remoção da alimentação para evitar retenção de imagem e danos ao driver.

Aplicações

• Painéis HMI industriais e terminais portáteis • Displays de diagnóstico médico e equipamentos portáteis • Interfaces de controle de casa inteligente • Sistemas de infotainment automotivo • Eletrônicos de consumo de ponta e dispositivos de jogos • Instrumentação de teste e medição

Garantia de Qualidade

Fabricado sob processos certificados ISO com inspeção de 100% para defeitos críticos, incluindo segmentos ausentes, curtos-circuitos e uniformidade óptica. As condições de inspeção seguem protocolos padronizados: iluminação de 1000±200 lux, distância de visualização de 30cm, ângulo de observação de 45°±10°.

A construção em conformidade com RoHS garante responsabilidade ambiental com materiais sem chumbo em toda a linha.

Embalagem e Logística

Embalagem individual em saco plástico antiestático com agrupamento de 5 unidades, proteção de recipiente de espuma absorvente de choque e vedação reforçada de caixa. Rótulos e configurações de embalagem personalizados disponíveis para pedidos em volume.

Suporte e Documentação

Documentação técnica completa, incluindo sequências de código de inicialização, diagramas de temporização e notas de aplicação disponíveis mediante solicitação. Suporte de engenharia fornecido para consultoria de integração e desenvolvimento de firmware personalizado.
