Fabricante produz ecrã LCD de 5 polegadas 720*1280 ecrã LCD capacitivo ecrã sensível ao toque ecrã de dispositivo portátil

produtos

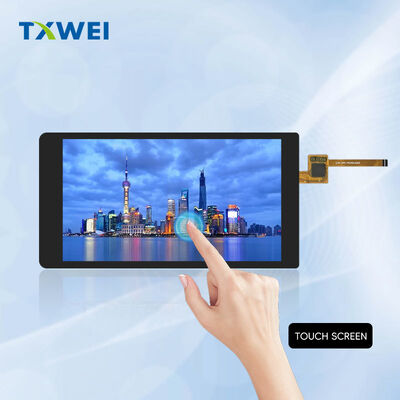

Fabricante produz ecrã LCD de 5 polegadas 720*1280 ecrã LCD capacitivo ecrã sensível ao toque ecrã de dispositivo portátil

MOQ:	Negociar
preço:	negotiate
Embalagem padrão:	Cartão
Período de entrega:	16 dias
Capacidade de abastecimento:	10.000 unidades

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

Shenzhen, Guangdong

Marca

TXWEI

Certificação

ISO9001 IS014001 IATF16949

Número do modelo

TXW550039N0-CTP

Documento

Destacar:

Ecrã LCD de 5 polegadas com toque capacitivo

exposição de 720x1280 TFT LCD

Display de ecrã LCD de dispositivo portátil

Descrição do produto

TXW550039N0-CTP 5Display HD+ IPS de 5" com toque capacitivo

◆

Visão geral do produto

A TXW550039N0-CTP oferece uma solução visual e interativa completa em um fator de forma compacto de 5,5 polegadas.Este módulo integrado combina um LCD IPS de alto desempenho com um painel sensível ao toque capacitivo, concebido para aplicações embutidas exigentes, onde a qualidade da exibição e a experiência do utilizador conduzem ao sucesso do produto.

Fabricado pela Shenzhen Tianxianwei Technology, este módulo de exibição destina-se a dispositivos portáteis, interfaces industriais e eletrônicos de consumo que exigem interação táctil confiável e visuais vibrantes..

O que é que eu quero dizer?

Tecnologia de exibição

Excelência do painel IPSA tecnologia In-Plane Switching elimina o deslocamento de cor e a perda de contraste típicos dos painéis TN convencionais.Manutenção de um desempenho óptico consistente em todas as orientações de visão.

Normalmente Operação NegraEsta arquitetura atinge níveis de preto mais profundos, taxas de contraste superiores e menor vazamento de luz em comparação com alternativas normalmente brancas.Interfaces de utilizador escuras beneficiam de uma maior eficiência energética.

Disco de Matriz ativoTransistores individuais de película fina controlam cada pixel de forma independente. Sem artefatos de eletrodos compartilhados. Sem desfoque de movimento. Renderização de imagem nítida e precisa para conteúdo estático e gráficos dinâmicos.

- Não.

Resolução e Qualidade da Imagem

Resolução HD+720 pixels horizontalmente. 1280 pixels verticalmente. A proporção de aspecto 9:16 otimiza aplicações orientadas para retratos: terminais portáteis, dispositivos móveis, painéis de controle verticais.

Estrutura de pixels de faixa RGBDisposição vertical de subpixels RGB. Mistura natural de cores em distâncias de visualização padrão. Ideal para imagens fotográficas, visualização de dados e interfaces críticas de cores.

Dimensões de pixels94.5 micrômetros de passo horizontal e vertical. Aproximadamente 269 pixels por polegada. Renderização de contorno suave. Legível de caracteres nítidos.

Área de visualização ativa68.04 mm de largura × 120.96 mm de altura.

│ │ │ │ │ │ │ │ │ │ │ │

Dimensões do módulo LCD71Largura do módulo de 0,04 mm, altura do módulo de 129,56 mm, espessura total de 1,65 mm, perfil excepcionalmente fino para integração do design industrial moderno.

Montagem completa com toque76Largura de montagem de 0,00 mm, altura de montagem de 143,46 mm, espessura total de 2,81 mm, 1,16 mm adicionais para acomodar a camada de toque capacitivo sem volume excessivo.

PesoOtimizado para aplicações portáteis, a especificação final é determinada pela selecção do vidro da tampa.

Conector de circuito flexívelFPC de 25 pinos para sinais de exibição. FPC de 6 pinos para interface táctil. Interconexão compacta e confiável. Compatível com processos de montagem automatizados.

▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸

Painel de toque capacitivo

Arquitetura G+F+FConstrução de vidro + filme + filme. Estrutura de três camadas com laminação adesiva ópticamente transparente. Durabilidade econômica. Desempenho sensível ao toque.

Controlador táctilFT5436DQQ circuito integrado. processamento de toque dedicado. taxa de relatório de 100 Hz típica. rastreamento de gestos suave. baixa carga do processador host.

Capacidade de multi-toqueDetecção simultânea de cinco pontos, reconhecimento de gestos complexos, zoom, rotação de dois dedos, controles de jogos com vários dedos, requisitos de interface moderna totalmente suportados.

Protocolo de comunicaçãoInterface padrão I2C. Relógio SCL em 400 kHz típico. Dados bidirecionais SDA. Saída de interrupção INT para notificação de host orientada por eventos. Controle de reinicialização RST para recuperação de inicialização.

Características elétricas2.8V a 3.3V gama de funcionamento. 1.8V opção de interface lógica. -20°C a +60°C temperatura funcional. <5 mW potência de funcionamento típica. Eficiente para projetos alimentados por bateria.

- O que é isto?- O que é isto?・゚??- Não, não.- O que é isto?・゚??- Não, não.

Arquitetura de interface

Padrão MIPI DSIInterface de Processador de Indústria Móvel de 4 faixas, sinalização diferencial de alta velocidade padrão da indústria, baixa interferência eletromagnética, robusta imunidade ao ruído para ambientes exigentes.

Linhas de dadosD0, D1, D2, D3 pares diferenciais. Quatro canais paralelos. Largura de banda agregada suporta atualização de 60 Hz em resolução nativa com profundidade de cor de 24 bits.

Distribuição do relógioPar diferencial CLK. Arquitetura sincronizada com a fonte. Design de relógio do sistema simplificado. Não é necessária correspondência de distorção complexa entre faixas de dados.

Modos de baixa potênciaLP11, LP10, LP00 suporte de estado, estado de espera de energia ultra-baixa, despertar rápido do sono, extensão da vida da bateria para aplicações móveis.

Modos de comando e vídeoModo de comando para configuração de registo e imagens estáticas. Modo de vídeo para transmissão em tempo real. Integração flexível do sistema. Opção de bypass de buffer de quadro.

│ ┃ Especificações eléctricas ┃ │

Voltagem de alimentação de entrada/saída (IOVCC)1.65V mínimo. 1.8V típico. 2.0V máximo. Compatibilidade de nível lógico com processadores de aplicação modernos. Conexão direta sem tradução de nível para sistemas de 1.8V.

Voltagem de alimentação analógica (VCI)2.5V mínimo. 2.8V típico. 3.3V máximo. Potência do controlador do núcleo do ecrã. Regulação estável necessária para operação sem piscar.

Consumo atualCorrente de funcionamento dependente do conteúdo do ecrã e da configuração da luz de fundo. Corrente de modo de sono minimizada para conservar a bateria. Caracterização detalhada disponível mediante solicitação.

Geração de motor de portaCircuitos internos de bomba de carga geram tensões de comutação TFT. trilhos positivos e negativos derivados de uma única entrada de alimentação.

- Não.

Sistema de retroiluminação

Configuração de LED14 LEDs brancos em arranjo paralelo em série Arquitetura óptica de iluminação de borda Placa de guia de luz de precisão Difusor e filmes de aumento de brilho

Parâmetros elétricosVoltagem para a frente: 19,6V mínimo. 22,4V máximo. 40 mA corrente de funcionamento típica.

Desempenho de luminânciaEspecificação a determinar com a pilha óptica completa.

Período de vida útil30,000 horas de classificação LED. Definida como 50% de retenção de brilho a 20 mA por LED. Extensão de vida útil alcançável com desratização de corrente e gestão térmica.

Interface de controloConexões de ânodo LEDA. Conexões de cátodo LEDK. Dimming PWM compatível. Ajuste de corrente analógica suportado.

◆ ◇ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆

Tempo e Controle

Reiniciar ArquiteturaReset pin ativo baixo. Impulso mínimo de 10 microssegundos. Período de inicialização de 120 milissegundos. Sequências de estado interno da máquina configuração de ligação. Carregamento do parâmetro OTP durante a inicialização.

Sinal de efeito de rasgoImpulso de saída TE. Indicação do limite do quadro. Sincronização do host para atualizações sem lágrimas. Essencial para animação suave e conteúdo de vídeo.

Sequenciamento de potênciaOrdem de aplicação IOVCC e VCI flexível. Libertação do RESET após estabilização de alimentação. 15 milissegundos de atraso antes da aceitação do comando.

Gestão do estado de sonoComando "Sleep In" para baixa potência, comando "Sleep Out" para operação normal, transição rápida de estado, retenção de contexto opcional.

- Não.

Resiliência ambiental

Temperatura de funcionamento-20°C a +60°C para funções de visualização e toque, arranque a frio, conformidade completa com as especificações em toda a gama.

Condições de armazenagem-30°C a +70°C sem funcionamento, 20% a 90% de umidade relativa, maior estabilidade de prateleira, compatível com a logística global.

Validação de choque térmico10 ciclos de ensaio. Exposição a -20°C, 30 minutos. Exposição a +60°C, 30 minutos.

Operação a altas temperaturasOperação contínua a +60°C. Validação de 96 horas. Sem fixação de imagem. Sem mudança de cor. Resposta ao toque mantida.

Operação a baixa temperatura-20oC, 96 horas de validação, tempo de resposta dentro das especificações, toque funcional em todo o lado.

Humidade Resistência50°C a 90% de umidade relativa, exposição de 96 horas, sem formação de bolhas, sem delaminação de selos, sem efeitos de arco-íris.

- Não.

Garantia da qualidade

Ensaios de produção100% de verificação elétrica, inspeção de defeitos de pixels de acordo com os padrões da indústria, validação da linearidade das coordenadas de toque, medição da uniformidade da luz de fundo.

Validação da fiabilidadeCiclos de temperatura de acordo com a IEC 60068-2-14. Choque mecânico de acordo com a IEC 60068-2-27. Resistência a vibrações de acordo com a IEC 60068-2-6. Imunidade ESD de acordo com a IEC 61000-4-2.

Padrões de aceitaçãoTolerância zero para segmentos faltantes, sem cortinas elétricas, sem segmentos obscuros, sem condições de não exibição, sem padrões anormais de exibição, sem vazamento de cristal líquido, integridade do selo obrigatória.

Conformidade ambientalMateriais livres de chumbo em toda a sua extensão. Compatível com a Directiva RoHS 2011/65/UE. Respeitadas as restrições de substâncias REACH. Fabricação responsável certificada.

- Não.

Orientação para a integração

Instalação mecânicaRecomenda-se um suporte de quatro bordas. Evite cargas pontuais na área ativa. Mantenha a distância dos elementos condutores. Proteção ESD obrigatória durante o manuseio.

Projeto térmicoMonitorização da temperatura da junção de LED. Caminho de dissipação de calor através do PCB. Maximização da área de cobre na região do ânodo. Derating ambiente para gabinetes selados.

Disposição elétricaPlanos de aterramento analógicos e digitais separados, aterragem de estrelas na entrada de energia, correspondência de comprimento de traço MIPI, impedância diferencial de 100 ohms, blindagem para aplicações sensíveis a EMI.

Integração de softwareSequência de inicialização do Sitronix ST7703. Documentação disponível do conjunto de comandos. Configuração do firmware de toque via I2C. Bibliotecas de gestos da FocalTech.

Personalização ópticaForma e espessura das lentes de cobertura. Revestimento anti-reflexo. Tratamento de superfície anti-reflexo. Integração de filtros de privacidade. Aberturas e recortes personalizados. Serviços de ligação óptica disponíveis.

- Não.

Aplicações-alvo

Dispositivos médicos portáteis, terminais industriais portáteis, equipamentos de teste móveis, painéis de controlo domésticos inteligentes, interfaces de automação de edifícios, teclados de sistemas de segurança, terminais de ponto de venda.Sistemas de gestão de inventários. Eletrónica educativa. Plataformas de desenvolvimento. Eletrodomésticos de consumo. Exibições de pós-venda automotiva. Instrumentação naval. Dispositivos portáteis ao ar livre.

- Não.

Informações de encomenda

Designação do modeloTXW550039N0-CTP

FabricanteShenzhen Tianxianwei Technology Co., Ltd.

Disponibilidade de amostrasAs amostras de engenharia geralmente 2-3 semanas. Tempo de produção 4-6 semanas padrão. Preço de volume negociado a partir de 1.000 unidades por ano.

Serviços de personalizaçãoForma e espessura do vidro da cobertura. Impressão e marcação do logotipo. Embalagem e seleção do brilho. Comprimento e posição do conector FPC. Personalização da tensão da interface. Modificação do firmware do toque.Ligação óptica à lente de cobertura personalizadaApoio à certificação regulamentar.
