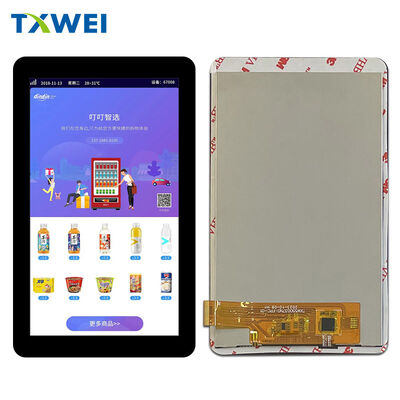

TXW550037N0-SN Tela IPS FHD+ de 5,46" com Toque Capacitivo Integrado

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

Visão Geral

O TXW550037N0-SN representa uma solução completa de display para aplicações embarcadas modernas. Este módulo de 5,46 polegadas combina um painel LCD IPS de alta resolução com um painel de toque capacitivo totalmente integrado, oferecendo desempenho visual excepcional e interação intuitiva do usuário em uma única montagem compacta. Projetado pela Shenzhen Tianxianwei Technology, este display visa aplicações exigentes onde a qualidade da tela, a capacidade de resposta ao toque e a eficiência de espaço não podem ser comprometidas.

◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆

Tecnologia de Display

Arquitetura de Painel IPS A tecnologia In-Plane Switching diferencia este módulo dos displays TN convencionais. O alinhamento dos cristais líquidos permite reprodução de cores e relações de contraste consistentes em todos os ângulos de visão. Os usuários experimentam a mesma qualidade visual, seja visualizando diretamente ou de ângulos extremos — crítico para dispositivos portáteis que mudam constantemente de orientação.

Modo Normalmente Preto O painel opera em configuração normalmente preta. Quando a tensão é removida, os pixels ficam pretos por padrão. Esta arquitetura oferece pretos mais profundos, maior contraste e vazamento de luz reduzido em comparação com alternativas normalmente brancas. A eficiência energética melhora em designs de interface escura.

TFT de Matriz Ativa O endereçamento de transistor de película fina de matriz ativa garante que cada pixel receba controle de comutação dedicado. Sem crosstalk de eletrodo compartilhado. Sem fantasmas. Bordas nítidas em gráficos em movimento rápido.

✦ ────── ✦ ────── ✦ ────── ✦ ────── ✦

Resolução e Arquitetura de Pixel

Resolução Full HD+ 1080 pixels horizontalmente. 1920 pixels verticalmente. Esta proporção de 9:16 é adequada para aplicações orientadas em retrato — smartphones, terminais portáteis, painéis industriais verticais.

Disposição de Listras RGB Subpixels organizados em listras RGB verticais. Mistura natural de cores em distâncias de visualização normais. Ideal para conteúdo fotográfico e interfaces críticas de cores.

Passo do Pixel 63 micrômetros horizontal. 63 micrômetros vertical. Equivalente a 401 pixels por polegada. Pixels individuais invisíveis na distância de visualização típica de 300 mm. Gradientes suaves. Texto nítido.

Área de Display Ativa 68,04 mm de largura e 120,96 mm de altura. Área de tela generosa em um invólucro físico compacto.

╭──────────────────────────────────────────╮ │ DESIGN MECÂNICO │ ╰──────────────────────────────────────────╯

Dimensões do Módulo LCD 78,00 mm de largura do módulo. 129,76 mm de altura do módulo. 1,95 mm de espessura total. Perfil notavelmente fino permite estéticas de design industrial modernas.

Montagem Completa com Toque 83,70 mm de largura da montagem. 141,20 mm de altura da montagem. 3,20 mm de espessura total. Os 1,25 mm adicionais acomodam a camada de toque capacitivo e o vidro de cobertura sem volume excessivo.

Peso A ser determinado com base na especificação final do vidro de cobertura. Otimizado para aplicações portáteis onde cada grama conta.

Conector FPC Circuito impresso flexível de 39 pinos. Pegada de conector compacta. Interconexão confiável placa-display. Projetado para processos de montagem automatizados.

▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸

Painel de Toque Capacitivo

Construção G+G Arquitetura de Vidro de Cobertura + Vidro Sensor. Duas camadas de vidro discretas unidas com adesivo opticamente transparente. Durabilidade superior em comparação com alternativas baseadas em filme. Resposta tátil premium.

Empilhamento Físico 0,55 mm de espessura do vidro de cobertura. Camada de laminação OCA. Vidro sensor ITO. Espessura total do módulo de toque: 1,45 ± 0,10 mm. Robusto, porém refinado.

Integração do Controlador Controlador de toque CST340 em configuração Chip-on-Flex. Unidade de processamento dedicada descarrega o cálculo de toque do microcontrolador host. Taxa de relatório típica de 100 Hz. Rastreamento suave.

Capacidade Multi-Toque Reconhecimento de toque simultâneo de cinco pontos. Gestos complexos suportados. Pinçar para zoom. Girar com dois dedos. Pressionamento de vários botões. Requisitos de interface de usuário modernos atendidos.

Interface de Comunicação Protocolo padrão I2C. Linha de clock SCL. Linha de dados SDA. Saída de interrupção INT para notificação de eventos. Compatível com praticamente todos os microcontroladores e processadores de aplicação modernos.

Parâmetros de Operação Faixa de alimentação de 2,8V a 3,3V. Temperatura operacional de -20°C a +60°C. <10 mW de potência operacional típica. Eficiente para designs alimentados por bateria.

◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈

Interface e Sinalização

Padrão MIPI DSI Interface Serial de Display de Interface de Processador Móvel de 4 pistas. Padrão da indústria para conectividade de display de alta velocidade. Sinalização diferencial. Baixo EMI. Imunidade robusta a ruído.

Pistas de Dados Pares diferenciais D0, D1, D2, D3. Quatro canais de dados paralelos. 1 Gbps por pista típico. Largura de banda agregada suficiente para taxa de atualização Full HD+ de 60 Hz com profundidade de cor de 24 bits.

Arquitetura de Clock Par diferencial CLK dedicado. Temporização síncrona à fonte. Clocking de sistema simplificado. Nenhum gerenciamento complexo de skew necessário.

Modos de Comando vs. Vídeo Modo de comando para configuração de registradores. Modo de vídeo para streaming de pixels em tempo real. Integração de sistema flexível. Capacidade de imagem estática de baixo consumo.

✧･ﾟ: ✧･ﾟ: ･ﾟ✧:･ﾟ✧ ✧･ﾟ: ･ﾟ✧:･ﾟ✧

Características Elétricas

Alimentação Principal (VDD) Mínimo de 2,5V. Típico de 3,3V. Máximo de 3,6V. Alimentação analógica para conversores DC-DC internos e circuitos de referência. Regulação estável é essencial para operação sem cintilação.

Alimentação I/O (IOVCC) Mínimo de 1,65V. Típico de 1,8V. Máximo de 3,3V. Compatibilidade de nível lógico. Conexão direta a processadores host de 1,8V ou 3,3V sem tradução de nível.

Tensões de Gate Drive VGH: 11V típico. Drive de gate positivo para comutação TFT. VGL: -7V típico. Drive de gate negativo para desligamento completo do pixel. Gerado internamente por circuitos de bomba de carga.

Eletrodo Comum (VCOM) Tensão de referência ajustável. Faixa de ajuste de -2V a 0V. Calibrado de fábrica para cintilação mínima. Ajustável em campo para otimização específica da aplicação.

Consumo de Corrente A ser caracterizado com base no conteúdo do display e na configuração da luz de fundo. Corrente operacional típica disponível na especificação elétrica detalhada.

┏━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┓ ┃ SISTEMA DE LUZ DE FUNDO ┃ ┗━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┛

Configuração do LED 36 LEDs brancos no total. Arquitetura de iluminação de borda. Luz guiada por toda a largura do painel através de filmes ópticos de precisão. 18 strings elétricas paralelas. 2 LEDs em série por string.

Requisitos Elétricos Tensão direta: 11,2V mínimo. 12,8V máximo. Ponto de projeto nominal de 12V. Corrente direta: 360 mA típico para brilho total. Corrente de LED individual: 20 mA.

Desempenho de Luminância 2000 cd/m² típico com LCD e CTP no stack óptico. Brilhante o suficiente para ambientes internos e externos sombreados. Legível sob iluminação de escritório e condições ambientes de luz diurna.

Uniformidade 80% de uniformidade de brilho mínima em toda a área ativa. Sem pontos quentes visíveis. Iluminação consistente para aparência profissional.

Longevidade Classificação de vida útil do LED de 20.000 horas. Definida como retenção de 50% de brilho operando a 20 mA por LED. Vida útil estendida alcançável com redução de corrente e gerenciamento térmico.

Interface de Controle 4 conexões de ânodo LEDA. 4 conexões de cátodo LEDK. Caminhos de corrente distribuídos. Perdas resistivas reduzidas. Compatível com escurecimento PWM para ajuste de brilho.

▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓

Gerenciamento de Tempo e Energia

Requisitos de Reset Pino RESX ativo-baixo de reset. Largura de pulso mínima de 1 ms. Período de inicialização de 5 ms após a liberação. Carga OTP interna de dados de calibração de fábrica. Operação estável garantida após a conclusão do reset.

Prevenção de Efeito de Rasgo Saída de sinal TE. Pulso de sincronização de quadro. MCU coordena atualizações de memória com a atualização do display. Elimina rasgos visíveis em conteúdo dinâmico.

Sequência de Ligação Aplicação de tensão em estágios necessária. Primeiro VDD1/HS_VCC. VDD3 em seguida. Liberação de RESX após estabilização. Pistas MIPI no estado LP11 durante a inicialização. Mínimo de 50 ms antes da transmissão de vídeo. Display pronto em 120 ms a partir da aplicação de energia.

Modo de Suspensão Entrada de comando SLPIN. Display desligado. Toque ativo opcional. Consumo de energia reduzido. Retorno rápido à operação completa. Ideal para conservação de bateria entre interações do usuário.

Sequência de Desligamento Primeiro comando SLPIN. Parada de vídeo. Mínimo de 3 quadros antes da remoção de energia. VDD3 desligado. VDD1/HS_VCC desligado. Evita estresse elétrico e artefatos visuais.

◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆

Especificações Ambientais

Temperatura de Operação -20°C a +60°C para funções de display e toque. Capacidade de partida a frio. Sem requisitos de condensação. Conformidade total com as especificações em toda a faixa.

Temperatura de Armazenamento -30°C a +70°C fora de operação. Longa vida útil. Flexibilidade de transporte e armazenamento.

Umidade Máximo de 90% UR. Não condensante. Compatível com ambientes tropicais.

Resistência ao Choque Térmico Validado para 10 ciclos. Exposição a -20°C, 30 minutos. Transição para +60°C, 30 minutos. Testes de estado estático. Sem falha mecânica. Sem degradação de desempenho.

Operação em Alta Temperatura Operação contínua de +60°C. Validação de 96 horas. Sem retenção de imagem. Sem mudança de cor.

Operação em Baixa Temperatura Operação sustentada de -20°C. Validação de 96 horas. Tempo de resposta dentro da especificação. Toque funcional.

Armazenamento em Alta Temperatura Armazenamento a +70°C. Exposição de 96 horas. Verificação funcional pós-teste necessária.

Armazenamento em Baixa Temperatura Armazenamento a -30°C. Exposição de 96 horas. Sem danos físicos. Sem comprometimento da vedação.

Armazenamento em Umidade 50°C a 90% UR. Exposição de 96 horas. Sem formação de bolhas. Sem delaminação do polarizador. Sem efeitos de arco-íris na moldura.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

Garantia de Qualidade

Testes Funcionais Teste elétrico de 100%. Inspeção de defeitos de pixel. Verificação de coordenadas de toque. Medição de uniformidade da luz de fundo.

Validação de Confiabilidade Ciclos de temperatura. Choque mecânico. Resistência à vibração. Imunidade ESD. Testes de queda de acordo com os requisitos da aplicação.

Critérios de Aceitação Tolerância zero para segmentos ausentes. Sem curtos-circuitos elétricos. Sem segmentos não claros. Sem condições de não exibição. Sem padrões de exibição anormais. Sem vazamento de cristal líquido. Integridade da vedação obrigatória.

Conformidade de Fabricação Materiais sem chumbo em toda a linha. Em conformidade com a Diretiva RoHS 2011/65/UE. Restrições de substâncias REACH observadas. Responsabilidade ambiental certificada.

✦ ═══════════════════════════════════════ ✦

Diretrizes de Integração

Integração Mecânica Suporte de montagem em quatro bordas recomendado. Evite cargas concentradas na área central. Mantenha uma folga mínima de 0,5 mm em relação a elementos condutores. Proteção ESD durante o manuseio obrigatória.

Gerenciamento Térmico Projeto de caminho de dissipação de calor do LED necessário. Temperatura máxima da junção de 85°C. Área de cobre ou vias térmicas na região do PCB do ânodo do LED. Redução da temperatura ambiente para gabinetes selados.

Projeto Elétrico Planos de terra separados para digital e analógico recomendados. Aterramento em estrela na entrada de energia. Correspondência de comprimento de traço MIPI em até 5 mm. Impedância diferencial de 100 Ω. Blindagem para aplicações sensíveis a EMI.

Integração de Software Sequência de inicialização Himax HX8399C necessária. Documentação do conjunto de comandos disponível. Capacidade de atualização de firmware do controlador de toque via I2C. Bibliotecas de reconhecimento de gestos disponíveis da CST.

Considerações sobre o Stack Óptico Personalização da lente de cobertura disponível. Opções de revestimento AR. Tratamento de superfície AG. Filtros de privacidade. Recortes e formas personalizadas. Consulte a fábrica para serviços de colagem óptica.

◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈

Aplicações

Dispositivos de diagnóstico médico portáteis. Terminais de monitoramento de pacientes. Sistemas portáteis de ultrassom. Controladores de processos industriais. Tablets de serviço de campo. Painéis de controle de casa inteligente. Interfaces de automação predial. Equipamentos de teste e medição. Terminais móveis de ponto de venda. Dispositivos portáteis de gerenciamento de inventário. Teclados de sistemas de segurança. Displays automotivos de pós-venda. Instrumentos de navegação marítima. Quiosques externos com sombra. Eletrônicos educacionais. Plataformas de prototipagem e desenvolvimento.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
