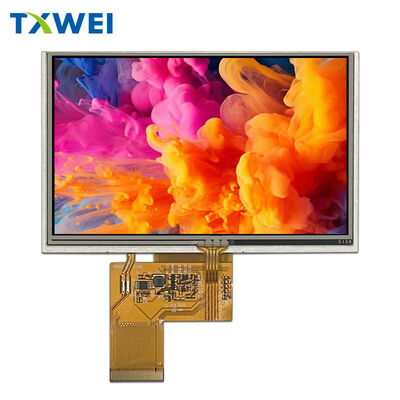

Tela de toque resistiva TFT de 5 polegadas 800*480 para equipamentos de controle industrial, monitor de exibição LCD

produtos

Tela de toque resistiva TFT de 5 polegadas 800*480 para equipamentos de controle industrial, monitor de exibição LCD

MOQ:	Negociar
preço:	negotiate
Embalagem padrão:	Cartão
Período de entrega:	16 dias
Capacidade de abastecimento:	10.000 unidades

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

Shenzhen, Guangdong

Marca

TXWEI

Certificação

ISO9001 IS014001 IATF16949

Número do modelo

TXW500152N0-RTP

Documento

Destacar:

Tela de toque resistiva TFT LCD de 5 polegadas

Monitor LCD para equipamentos de controle industrial

Display TFT 800*480 com garantia

Descrição do produto

✦ TXW500152N0-RTP ✦

LCD TFT Industrial WVGA de 5.0" + RTP

Resolução 800×480 | RGB de 24 bits | Toque Resistivo | Design de Ampla Temperatura

◆ Por que escolher este display?

▸ Visuais WVGA Nítidos

A resolução 800×RGB×480 oferece imagens nítidas e vibrantes para interfaces industriais. 16,7 milhões de cores verdadeiras alimentadas pela arquitetura de driver dual-chip ILITEK ILI6122+ILI5960. O passo de pixel de 0,135 mm garante a legibilidade do texto e a clareza dos ícones a uma distância de braço.

▸ Toque Resistivo Confiável

Painel de toque resistivo (RTP) integrado de 4 fios — a escolha confiável para ambientes industriais. Funciona perfeitamente com luvas, canetas stylus ou dedos desprotegidos. Sem problemas de interferência capacitiva em pisos de fábrica eletricamente ruidosos.

▸ Visualização Ideal de 6 O'Clock

Projetado para instalações de visualização inferior. Perfeito para painéis de controle montados acima do nível dos olhos, quiosques e sistemas embarcados onde o usuário olha para a tela.

▸ Construído para Condições Extremas

→ Operação: -20°C a +70°C → Armazenamento: -30°C a +80°C → Umidade: Até 90% RH

Passa em testes de armazenamento em alta temperatura por 96 horas (+80°C), armazenamento em baixa temperatura por 96 horas (-30°C) e testes de choque térmico de 50 ciclos (-20°C↔70°C). Esta tela prospera onde os displays de consumo falham.

◆ Especificações Técnicas

Núcleo do Display • Tipo de Painel: Matriz ativa TFT, transmissivo branco normal • Resolução: 800(H) × 480(V) pixels • Profundidade de Cor: 16,7M (RGB de 24 bits) • Arranjo de Pixels: Faixa vertical RGB • Área Ativa: 108,00 mm × 64,80 mm • Direção de Visualização: 6 horas • IC Driver: ILITEK ILI6122 + ILI5960

Sistema de Toque • Tipo: Painel de toque resistivo de 4 fios (RTP) • Interface: Detecção de posição analógica • Ativação: Baseada em pressão (compatível com luvas) • Durabilidade: Classificado para milhões de toques

Luz de Fundo • Tipo: Matriz de LED branco com iluminação de borda • Contagem de LEDs: 12 chips (6 em série × 2 em paralelo) • Tensão Direta: 17,4V ~ 19,8V • Corrente Direta: 40mA típico • Luminância: 240 cd/m² (típico com LCD+RTP) • Vida Útil: 30.000 horas para 50% de brilho

Interface Elétrica • Vídeo: RGB paralelo de 24 bits (R0-R7, G0-G7, B0-B7) • Clock: Entrada de clock de pixel DCLK • Sincronização: HSYNC, VSYNC, DE (data enable) • Controle: DISP (display on/off) • Alimentação: VDD 3,0~3,6V (3,3V típico)

Dimensões Físicas • Tamanho do Módulo: 120,70 mm × 75,80 mm × 2,80 mm • Com RTP: 116,80 mm × 72,60 mm × 4,15 mm • Peso: A definir • FPC: 40 pinos, passo de 0,5 mm

◆ Atribuição de Pinos (FPC de 40 pinos)

Alimentação e Luz de Fundo ① LEDK — Cátodo da luz de fundo (–) ② LEDA — Ânodo da luz de fundo (+) ③ GND — Terra ④ VDD — Fonte de alimentação lógica (3,3V)

Barramento de Dados RGB ⑤~⑫ R0-R7 — Dados vermelhos (LSB para MSB) ⑬~⑳ G0-G7 — Dados verdes (LSB para MSB) ㉑~㉘ B0-B7 — Dados azuis (LSB para MSB)

Tempo e Controle ㉙ GND — Terra ㉚ DCLK — Clock de pixel ㉛ DISP — Habilitação do display ㉜ HSYNC — Sincronização horizontal ㉝ VSYNC — Sincronização vertical ㉞ DE — Habilitação de dados ㉟ NC — Sem conexão ㊱ GND — Terra

Toque (NC no FPC — RTP conectado separadamente) ㊲ XR — Toque à direita (NC no FPC) ㊳ YD — Toque para baixo (NC no FPC) ㊴ XL — Toque à esquerda (NC no FPC) ㊵ YU — Toque para cima (NC no FPC)

◆ Características de Tempo

Requisitos de Clock • Frequência DCLK: 33,3 MHz típico (50 MHz máx.) • Taxa de Atualização: 60Hz taxa de quadros estável

Tempo Horizontal • Display Ativo: 800 ciclos de clock • Período Total de Linha: 1056 típico (intervalo de 862~1200) • Pulso HSD: 1~40 clocks • Porche Traseiro: 46 clocks • Porche Frontal: 16~354 clocks

Tempo Vertical • Display Ativo: 480 linhas • Período Total de Quadro: 525 típico (intervalo de 510~650) • Pulso VSD: 1~20 linhas • Porche Traseiro: 23 linhas • Porche Frontal: 7~147 linhas

◆ Cenários de Aplicação
