5Ecrã portátil de jogos LCD de 5 polegadas 1080*1920 de alto brilho 700nits, ecrã de navegação de motocicleta

produtos

5Ecrã portátil de jogos LCD de 5 polegadas 1080*1920 de alto brilho 700nits, ecrã de navegação de motocicleta

MOQ:	1
preço:	Negociável
Período de entrega:	7-16 dias
Método do pagamento:	L/C,D/A,D/P,T/T
Capacidade de abastecimento:	10.000 unidades

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

SHENZHEN

Marca

TXWEI

Certificação

CE FCC ROHS

Número do modelo

TXW550081N0-SY

Documento

Número de pixels:

1080*1920

Direção de visualização:

Interface de exibição:

MIPI 4 faixas

Brilho:

700 lêndeas

Área Ativa:

68,53*121,82 (mm)

Tamanho do contorno:

70.53*127.28*1,68/75.92*136.3*2,56 (mm)

Temperatura operacional:

-20+60 ℃

Temperatura de armazenamento:

-30+70°C

Número de pinos:

40PIN

Destacar:

5Ecrã LCD de 5 polegadas para jogos de mão

Exibição de motocicleta de alto brilho 1080x1920

Ecrã de navegação LCD TFT de 700 nits

Descrição do produto

TXW550081N0-CTP

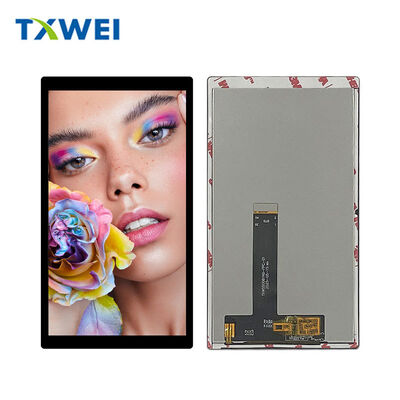

Módulo de Tela LCD TFT IPS FHD de 5,5" com Toque Capacitivo

Visão Geral do Produto

O TXW550081N0-CTP é um módulo de tela TFT LCD premium de 5,5 polegadas fabricado pela Shenzhen Tianxianwei Technology Co., Ltd. Projetado para aplicações de alto desempenho, este módulo combina uma impressionante resolução Full HD com tecnologia de toque capacitivo responsiva em um pacote compacto de grau industrial.

Se você está desenvolvendo dispositivos portáteis, controladores industriais, equipamentos médicos ou eletrônicos de consumo, esta tela oferece clareza excepcional, precisão de cores e desempenho de toque confiável.

Especificações Principais

Tamanho da Tela: 5,5 polegadas (Diagonal)

Resolução: 1080 × RGB × 1920 (FHD)

Tipo de Tela: LCD TFT IPS (Normalmente Preto)

Área Ativa: 68,53(L) × 121,82(A) mm

Distância entre Pixels: 0,06345 × 0,06345 mm

Profundidade de Cor: 16,7 Milhões de Cores (RGB de 24 bits)

Direção de Visualização: IPS Completo (Todas as Direções)

CI Driver: HX83112-A

Interface: MIPI DSI de 4 Vias

Tecnologia de Toque: Painel de Toque Capacitivo (CTP)

Dimensões do Módulo: 75,92(L) × 136,30(A) × 2,56(E) mm

Desempenho Visual Superior

Tecnologia IPS para Ângulos de Visão Perfeitos

Ao contrário dos painéis TN padrão, nossa tecnologia In-Plane Switching (IPS) garante reprodução de cores e contraste consistentes de todos os ângulos de visão . Seja visto de lado, de cima ou de baixo, seu conteúdo permanece vibrante e preciso.

Resolução Full HD

Com 1080 × 1920 pixels em uma tela de 5,5", obtenha ~400 PPI de densidade de pixels para texto nítido, ícones claros e imagens detalhadas. Perfeito para aplicações que exigem precisão visual fina.

Profundidade de Cor de 16,7M

O suporte para cores RGB de 24 bits permite gradientes suaves, tons de pele naturais e precisão de cores de nível profissional para aplicações multimídia.

Dimensões Físicas

Tamanho do Módulo LCM + CTP: 75,92 mm (L) × 136,30 mm (A) × 2,56 mm (E)

Área de Tela Ativa: 68,53 mm (L) × 121,82 mm (A)

Design Compacto: Otimizado para dispositivos com espaço limitado, sem comprometer a área útil da tela.

Interface e Conectividade

Interface MIPI DSI de 4 Vias

O MIPI DSI (Display Serial Interface) de alta velocidade com 4 vias de dados garante:

Alta largura de banda para taxas de atualização suaves de 60Hz+
Baixo EMI para aplicações sensíveis a ruído
Contagem de pinos reduzida, simplificando o design da PCB
Baixo consumo de energia, estendendo a vida útil da bateria

Pinagem do Conector FPC de 40 Pinos

Alimentação e Terra:

Pinos 1-2: GND
Pinos 15, 17: LED+ (Anodo)
Pinos 21, 23, 25: LED- (Catodo)
Pino 31: LCD_IOVCC (1,8V)
Pino 35: VSP (+5,7V)
Pino 37: VSN (-5,7V)
Pinos 39-40: GND

Dados MIPI DSI:

Pinos 12/14: D0N/D0P (Via de Dados 0)
Pinos 18/20: D1N/D1P (Via de Dados 1)
Pinos 30/32: D2N/D2P (Via de Dados 2)
Pinos 36/38: D3N/D3P (Via de Dados 3)
Pinos 24/26: CLKN/CLKP (Clock)

Sinais de Controle:

Pino 3: CTP_RST (Reset do Toque)
Pino 4: LCD_RST (Reset do LCD, 1,8V, Ativo Baixo)
Pino 5: CTP_INT (Interrupção do Toque)
Pino 6: TE (Efeito de Rasgo)
Pino 29: PWM (Controle da Luz de Fundo)

Interface I2C de Toque:

Pino 7: CTP_SDA (Dados I2C do Toque)
Pino 9: CTP_SCL (Clock I2C do Toque)

Outros:

Pino 8: LCD_ID (NC - Sem Conexão)
Pino 11: NC (Sem Conexão)

Sistema Avançado de Luz de Fundo

Tipo: LED Branco com Iluminação de Borda

Contagem de LEDs: 18 LEDs

Tensão Direta: 16,8V ~ 19,2V (Típico: 18V)

Corrente Direta: 60 mA (Típico)

Luminância: 700 cd/m² (Com LCD+CTP)

Vida Útil do LED: 30.000 Horas

Controle de Dimmer: Interface PWM

Dica Profissional: A luz de fundo suporta dimmer PWM (Pino 29), permitindo controle preciso de brilho de 0-100% para gerenciamento de energia e adaptação à luz ambiente.

Painel de Toque Capacitivo Integrado

A tecnologia Projected Capacitive Touch (PCT)

oferece:
Suporte a multitoque (geralmente 5+ pontos)
Alta sensibilidade — responde a toques leves de dedo
Durabilidade — superfície selada resistente à contaminação

Clareza óptica — impacto mínimo no brilho da telaInterface de Toque:

I²C (SDA/SCL) com linha de interrupção dedicada (CTP_INT) e controle de reset (CTP_RST).

Ambiental e Confiabilidade

Condições de OperaçãoTemperatura de Operação:

 -20°C ~ +60°CTemperatura de Armazenamento:

 -30°C ~ +70°CUmidade de Operação:

20% ~ 90% UR

Testes de Confiabilidade
✓ Armazenamento em Alta Temperatura: +70°C / 96 horas
✓ Armazenamento em Baixa Temperatura: -30°C / 96 horas
✓ Operação em Alta Temperatura: +60°C / 96 horas
✓ Operação em Baixa Temperatura: -20°C / 96 horas
✓ Choque Térmico: -20°C ↔ +60°C, 10 ciclos

✓ Resistência à Umidade: 50°C × 90% UR / 96 horas

Características Elétricas

Tensão de Alimentação I/O (VDDIO):
Mínimo: 1,8V
Típico: 1,8V

Máximo: 3,3V

Tensão Analógica Positiva (VSP):
Mínimo: 4,8V
Típico: 5,7V

Máximo: 6,0V

Tensão Analógica Negativa (VSN):
Mínimo: -6,0V
Típico: -5,7V

Máximo: -4,8V

Requisitos de Sequência de Alimentação:
Tempo de subida VDD1: 20μs ~ 2ms
Tempo de subida VSP/VSN: 100μs ~ 5ms

Sequenciamento adequado necessário para inicialização confiável

Aplicações Ideais

Eletrônicos de Consumo
Dispositivos de jogos portáteis
Reprodutores de mídia portáteis

Controles remotos de ponta

Industrial
Painéis de controle HMI
Equipamentos de teste e medição

Tablets industriais

Médico
Dispositivos de diagnóstico portáteis
Sistemas de monitoramento de pacientes

Tablets médicos

Automotivo
Telas de painel
Sistemas de infoentretenimento

Entretenimento no banco traseiro

Informações de PedidoNúmero do Modelo:

 TXW550081N0-CTPDescrição:

 LCD IPS FHD de 5,5" + Painel de Toque Capacitivo

Opções de Personalização Disponíveis:
Melhoria de brilho (até 1000+ nits)
Personalização do vidro de cobertura (revestimentos AG/AR/AF)
Modificações no comprimento do FPC e no conector
