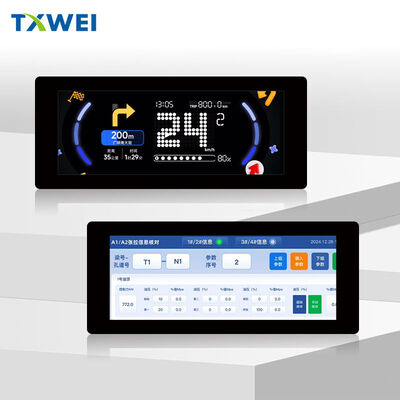

6.2 polegadas 480 * 1280 interface MIPI TFT toque tela de instrumentos de duas rodas módulo de montagem tela INCELL

Análise aprofundada do produto TXW620009B0-CTP

1, Este não é um normal de 6 polegadas de tela, mas um slot de cartão preciso para o "vertical bar em forma de tela de calibre de carro"

A maioria das telas de 6,2 polegadas no mercado são de paisagem (16:9), enquanto esta 480 × 1280 tem uma relação de faixa vertical de 3:8. This seemingly niche resolution precisely hits the biggest pain point of the current intelligent upgrade of two wheeled vehicles (electric motorcycles/bicycles) - the traditional circular or landscape instrument panel occupies too much space in the narrow and long handle area, enquanto o ecrã de barra vertical pode ser perfeitamente incorporado no centro do guidão, mantendo a área de exibição de informações de navegação sem afetar a visão de condução.

O brilho de 1200 nits não é um grande problema no campo dos telefones celulares, mas é um padrão de carro de nível de entrada no campo dos instrumentos de automóveis (comparação:O iPhone brilho exterior é de cerca de 1000-1200 nits)Isto significa que, sob a luz solar direta ao meio-dia, os pilotos ainda podem ver a velocidade e o nível da bateria claramente, em vez de se transformarem num "quadro negro" como um ecrã normal.

2O valor da estrutura In Cell é severamente subestimado.

A tabela de parâmetros contém apenas a palavra "Incell", mas implica duas decisões de engenharia:
Controle de espessura: a espessura total é de 5,68 mm, incluindo a camada de toque.o que significa que o design ID geral da máquina pode ser mais agressivo - como fazer uma cobertura de instrumento simplificada perto da alça, em vez de blocos salientes.

Experiência de toque: In Cell integra sensores de toque no painel LCD, melhorando significativamente a sensibilidade do toque molhado e do toque da luva em comparação com o toque externo.Isto é essencial para conduzir em dias chuvosos ou operar com luvas de motocicletaSe você já usou um painel de instrumentos de um veículo elétrico normal, você deve saber a dor de não ser capaz de tocá-lo com as mãos molhadas.

3Implicações em termos de custos da interface MIPI 4 Lane

Usar MIPI em vez de RGB indica que o driver IC JD9265T suporta transmissão serial de alta velocidade.
A compatibilidade electromagnética EMC é melhor: existem grandes fontes de interferência, como motores e controladores dentro do veículo de duas rodas,e o sinal diferencial do MIPI é mais anti-interferência do que o RGB paralelo

Reduzir a fiação: 40PIN economiza espaço em comparação com RGB 50+PIN e é mais flexível ao passar por curvas do cabo
Redução do consumo de energia: Para dispositivos movidos a bateria, como veículos de duas rodas, cada diminuição de 10 mA na corrente de espera é um ponto de venda

4, Engenharia de fiabilidade por trás dos parâmetros de temperatura

-30 °C~+85 °C não é escrito casualmente. -30 °C significa que a primeira inicialização na manhã de inverno em Heilongjiang não congelará o LCD ou responderá lentamente;+85 °C significa que não haverá fugas de líquido ou deriva do toque devido à exposição ao sol do meio-dia em Hainan e ao próprio aquecimento do dispositivo (que pode atingir 90 °C no interior da caixa).

Preste especial atenção à temperatura de armazenamento de -40 °C a 90 °C, que é mais elevada que a temperatura de funcionamento.Isto considera cenários de transporte - da logística da cadeia de frio em fábricas de Shenzhen a armazéns no nordeste da China, ou transporte direto de luz solar em recipientes durante o verão, onde os equipamentos podem suportar temperaturas mais extremas quando não estão ligados.Esta é a diferença essencial entre o grau automotivo e o nível do consumidor.

5, lembretes essenciais para o projeto estrutural (para os engenheiros de ID)

Existe um espaço de 10 mm entre as dimensões externas de 62,29 × 163,36 mm e as dimensões de toque de 72,43 × 176,65 mm. Isto indica que:
Há um círculo de área BM (fronteira preta) fora da área LCD AA (54,43 × 146,65mm)

A camada de toque é um círculo maior do que a tela de exibição e pode incluir áreas de botão de toque ou simplesmente montagem
Ao conceber o invólucro, deve observar-se que a abertura da janela deve ser pelo menos 1,5 mm maior do que um dos lados da área AA (para evitar que a tolerância cause bordas brancas),mas a área eficaz do toque pode se estender até a borda da caixa para um efeito "sem fronteiras"

Direção de espessura: O corpo do ecrã LCD é de 4,38 mm e a espessura total do painel táctil é de 5,68 mm, indicando que a altura de empilhamento do painel táctil + FPC + estrutura de luz de fundo é de apenas 1,3 mm,que pertence ao projeto ultra finoNo entanto, é necessário ter em conta se este comprimento de 5,68 mm inclui espuma/aderente.

6, Sugestões de greves precisas em cenários de aplicação

Painel de instrumentos de duas rodas: não exiba apenas velocidade simples. Use o lado longo do 1280 para criar uma interface segmentada - navegação da metade superior (exibição simplificada de mapas), velocidade média e controle de música da metade inferior.1200nits de brilho suportam ajuste automático de detecção de luz (brilho máximo durante o dia, automaticamente reduzido para menos de 200nits à noite para evitar brilhos).

Controle central de máquinas agrícolas: as máquinas agrícolas apresentam uma elevada vibração e poeira.Sugerir ao cliente a adição de uma película anti-reflexo AG (alto brilho sem atenuação da película) e de um suporte tampãoA interface touch I2C pode suportar o design redundante de botões físicos (em caso de falha do touch, o bus I2C pode ser conectado a um teclado físico).

Equipamento médico: Este tamanho é adequado para dispositivos portáteis de ultra-som ou monitoramento.e o projeto de blindagem das interfaces MIPI requer atenção adicional. - A capacidade de arranque a baixa temperatura de 30 °C é adequada para situações de emergência ao ar livre.
