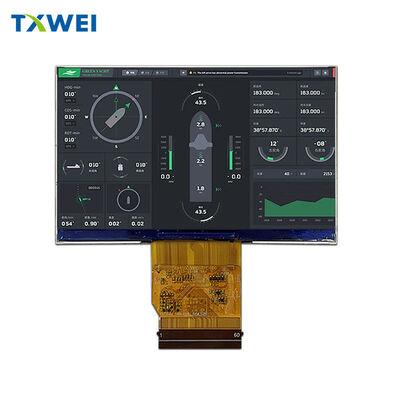

Tela lcd de 4.5 polegadas, 1920*1080, alta resolução, alto brilho, paisagem, interface mipi, display de instrumento externo, tela lcd

Visão Geral do Núcleo

• Tipo de Produto: Módulo LCD TFT Padrão de 4,45" (1920×RGB×1080 Pontos)
• Estrutura: Painel TFT + Driver IC EK79303 + FPC + Retroiluminação LED Branco
• Interface: MIPI de 4 pistas
• Conformidade Ambiental: Sem chumbo, certificado RoHS
• Direção de Visualização: Todos os ângulos (visibilidade clara de 360°)
• Suporte de Cores: 16,7M cores (configurável por software)

Dimensões e Peso Principais

• Tamanho do Módulo: 103,50 (L) × 65,30 (A) × 2,50 (T) mm (tolerância ±0,20mm, salvo especificação em contrário)
• Área Ativa: 98,50 (A) × 55,40 (V) mm
• Passo do Pixel: 0,0513 (L) × 0,0513 (V) mm
• Disposição de Pixels: Faixa Vertical RGB
• Peso Aprox.: TBD (A Determinar)
• Especificação FPC: Espessura FPC + PI = 0,30±0,03mm (enviado desdobrado)

Energia e Retroiluminação

Fonte de Alimentação

• Tensão do Núcleo (VCC): 3,0-3,3V (típico 3,3V)
• Tensão Analógica (VSP): 4,8-6,0V (típico 5,8V)
• Tensão Analógica (VSN): -6,0 a -4,8V (típico -5,8V)

Sistema de Retroiluminação

• Tipo: Iluminação de borda com 18 LEDs brancos
• Tensão Direta (VF): 16,8-19,2V
• Corrente Direta (IF): Típico 60mA
• Brilho Mínimo: 1500 cd/m² (média de 9 pontos)
• Uniformidade do Brilho: Mínimo 80%
• Vida Útil do LED: 30.000 horas (o brilho cai para 50% a 20mA/LED; encurtado se a corrente >25mA/LED)

 Funções Principais dos Pinos (Simplificado)

• Energia/Terra: VCC 3,3V (Pinos 4,5) | Múltiplos pinos GND para operação estável
• Sinais de Controle: STBYB (Pino 7, modo de espera: Alto=normal, Baixo=economia de energia) | RESET (Pino 8, entrada de reset) | U/D (Pino 11, direção de varredura vertical) | R/L (Pino 12, direção de varredura horizontal)
• Comunicação SPI: SPI-CS (Pino 14) | SPI-SCL (Pino 23) | SPI-SDAI (Pino 24) | SPI-SDAO (Pino 25) | ROM (Pino 26, controle de recarregamento automático MTP)
• Dados/Clock: D0P/D0N a D3P/D3N (dados diferenciais) | CLKP/CLKN (clock diferencial)
• Energia da Retroiluminação: LEDA (Pino 60, ânodo) | LEDK (Pino 59, cátodo)
• Sem Conexão: Múltiplos pinos NC (não utilizados)

 Desempenho Óptico

• Relação de Contraste: 1000 (min) - 1500 (típ) (medido a 0° ângulo de visão)
• Transmitância: 6,4-7,5% (polarizador de alta transmissão, sem APF e Haze)
• Gama de Cores: 70% NTSC (C-Light)
• Tempo de Resposta: 45ms (Tr+Tf, 25°C/0° ângulo)
• Ângulo de Visão: Horizontal/vertical 70° (min) - 80° (típ) (CR>10)
• Cromaticidade (CIE1931): Vermelho (x:0,587-0,647, y:0,291-0,351) | Verde (x:0,290-0,350, y:0,491-0,551) | Azul (x:0,113-0,173, y:0,089-0,149) | Branco (x:0,277-0,337, y:0,292-0,352)

 Ambiental e Confiabilidade

• Temperatura de Operação/Armazenamento: -30°C a +85°C
• Umidade Máxima: 90% UR (sem condensação)
• Testes Aprovados: Armazenamento/operação em alta/baixa temperatura (85°C/-30°C, 96hrs) | Alta temperatura/umidade (60°C/90%UR, 96hrs) | Choque térmico (-30°C↔85°C, 10 ciclos)
• Critérios de Aceitação: Sem defeitos funcionais, segmentos ausentes, vazamentos, bolhas ou peças soltas

 Notas Importantes

• Sugestão de Janela TP: Tamanho unilateral 0,3-0,5mm maior que a área ativa do LCM
• Parâmetros Críticos: Marcados com "*" nas especificações originais; Parâmetros de referência em "()", parâmetros CPK em "[]"
• Método de Embalagem: TBD (entre em contato com o fornecedor para obter os detalhes mais recentes)
