Tela de exibição de 8 polegadas, tela vertical mipi, tela sensível ao toque embutida, alto-falante inteligente, painel de exibição de tablet industrial

produtos

Tela de exibição de 8 polegadas, tela vertical mipi, tela sensível ao toque embutida, alto-falante inteligente, painel de exibição de tablet industrial

MOQ:	1
preço:	Negociável
Período de entrega:	7-16 dias
Método do pagamento:	L/C,D/A,D/P,T/T
Capacidade de abastecimento:	10.000 unidades

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

Shenzhen

Marca

TXWEI

Certificação

CE FCC ROHS

Número do modelo

TXW800041N0-HL

Número de pixels:

800*1280

Direção de visualização:

Interface de exibição:

Brilho:

800 lêndeas

Área Ativa:

107.64 x 172.22

Tamanho do contorno:

121,8*194*3,9mm

Temperatura operacional:

-20+70 ℃

Temperatura de armazenamento:

-30+80°C

Número de pinos:

40PIN

Tecnologia de toque:

Incel

Interface de toque:

Destacar:

Interface MIPI com ecrã LCD touch de 8 polegadas

Laminagem completa de ecrã LCD sensível ao toque industrial

Display LCD TFT com resolução de 800x1280

Descrição do produto

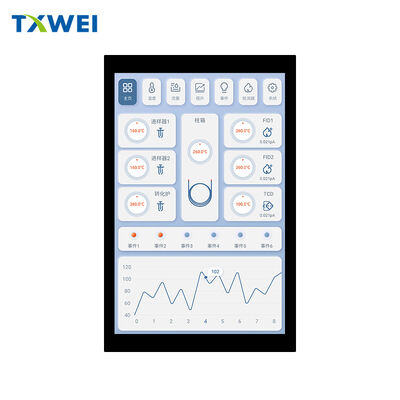

TXW800041N0-HL - Módulo de exibição IPS de alto brilho de 8 polegadas com toque integrado na célula

1. Visão geral do produto

OTXW800041N0-HLÉ um módulo de exibição avançado de 8 polegadas projetado para aplicações embutidas exigentes, onde a clareza visual, a capacidade de resposta ao toque e a robustez ambiental convergem.800 × 1280A integração de uma matriz de pixels, este módulo fornece imagens nítidas e de alta definição otimizadas para implementações de interface homem-máquina (HMI).Tecnologia de toque na célulaelimina a necessidade de uma pilha de sensores de toque separada, resultando numa pilha óptica simplificada que melhora a transmissão da luz, reduz a paralaxe,e contribui para um fator de forma excepcionalmente fino.

2. Exibir desempenho e características ópticas

No núcleo do TXW800041N0-HL encontra-se umIPS (Conmutação no avião)painel de cristal líquido, garantindo uma reprodução de cores consistente e ângulos de visão largos em todas as orientações.Esta tecnologia minimiza efetivamente o deslocamento de cor e a distorção gama quando vista fora do eixo, uma vantagem crítica para cenários de montagem multiusuário ou variável.

Resolução:800 (H) × 1280 (V) pixels
Brilho:800 nits (típico), permitindo a apresentação legível do conteúdo mesmo sob luz ambiente direta ou condições exteriores
Direção de visualização:Full IPS ̇ fidelidade de imagem superior a partir de perspectivas horizontais e verticais de 178°
Controlador de exibição:Impulsionado peloILI9882Uchipset, um circuito integrado de driver comprovado que oferece processamento de sinal estável, baixa interferência eletromagnética (EMI) e compatibilidade com um host amplo

3Tecnologia e Interface Touch

O módulo incorporaToque capacitivo na célulaEsta escolha arquitetônica produz múltiplos benefícios de engenharia:espessura global reduzida da pilha, melhor precisão de coordenadas de toque, maior eficiência de luminosidade do ecrã e durabilidade superior contra contaminantes de superfície e entrada de umidade.

Interface táctil:I2C (IIC) um protocolo serial padronizado de dois fios que garante uma integração perfeita com microcontroladores convencionais e processadores de aplicativos
Protocolo de toque:Suporte multi-touch padrão do setor com altas taxas de relatórios adequadas para experiências de usuário ricas em gestos

4Especificações mecânicas

O TXW800041N0-HL é embalado em um contorno compacto e mecanicamente rígido projetado para facilitar a integração direta em conjuntos de painel frontal e gabinetes montados em moldura.

Área de exibição ativa:1070,64 mm (W) × 172,22 mm (H)
Dimensões do esquema do módulo:121.8 mm (W) × 194 mm (H) × 3,9 mm (D)

A espessura total inferior a 4 mm sublinha a adequação do módulo para tablets industriais com espaço limitado, alto-falantes inteligentes,e terminais de controlo de acesso de montagem por descarga em que o minimalismo do projecto industrial é primordial.

5Confiabilidade ambiental e resistência ao funcionamento

Construído para suportar ambientes térmicos desafiadores, o TXW800041N0-HL mantém a integridade operacional em um amplo espectro de temperaturas.Esta resiliência torna igualmente viável para quiosques ao ar livre expostos ao clima, pisos de fábrica termicamente variáveis e aparelhos internos em funcionamento contínuo.

Intervalo de temperatura de funcionamento:-20°C a +70°C
Intervalo de temperatura de armazenamento:-30°C a +80°C

These specifications ensure that the display module retains stable electro-optical performance during cold-start conditions and sustained high-temperature operation without compromising liquid crystal response times or touch sensor calibration.

6Interface elétrica e integração do sistema

O caminho do vídeo de exibição é encaminhado através de umMIPI DSI 40 pininterface, o padrão de facto para a conectividade de display de alta velocidade e baixa potência em sistemas incorporados modernos.A interface MIPI suporta altas taxas de atualização e profundidades de cor profundas, mantendo a redução da contagem de pinos e da complexidade do roteamento de PCB em comparação com as soluções RGB paralelas legadas.

Interface de exibição:MIPI DSI, conector de 40 pinos
Interface táctil:I2C (IIC)

Os arquitetos de sistemas beneficiam de uma estratégia de interconexão unificada e de baixa pegada que simplifica a gestão da lista de materiais (BOM) e acelera o tempo de colocação no mercado dos projetos de produtos integrados.

7. Escenários de aplicação alvo

O TXW800041N0-HL é arquitetonicamente versátil, abordando um portfólio diversificado de mercados verticais que exigem saída visual confiável combinada com interação táctil intuitiva:

Display de alto-falante inteligente:A pegada compacta e a orientação de retrato alinham-se naturalmente com dispositivos de assistência por voz que requerem feedback visual e superfícies de controle baseadas em toque.
Displays para tablets industriais:A ampla tolerância à temperatura, o alto brilho e a construção durável In-Cell satisfazem os rigores dos tablets de fábrica e de serviço de campo.
Segurança e controlo de acesso:O perfil delgado permite uma elegante montagem de descarga em estações de portas, intercomunicadores e terminais biométricos; ângulos de visão IPS acomodam usuários de diferentes alturas e posições.
Tabelas Educativas:A alta luminosidade e a resposta ao toque precisa suportam dispositivos de aprendizagem de uso alargado tanto na sala de aula como no ensino à distância

Controle de documentos
Modelo: TXW800041N0-HL
Revisão: v1.0 ¢ Ficha técnica de dados
Para a validação de engenharia e suporte de integração, consulte o conjunto completo de desenhos elétricos e mecânicos antes da finalização do layout da PCB.
