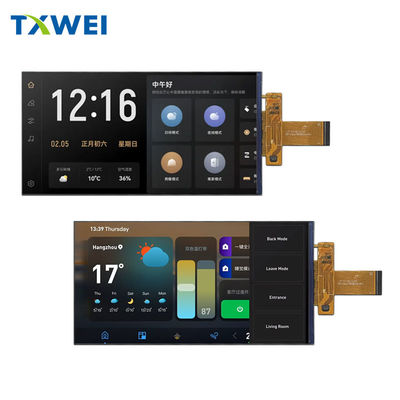

Tela LCD TFT de 7 polegadas MIPI tela de alta definição 720*1440 display LCD IPS painel de casa inteligente tela colorida

Visão Geral dos Parâmetros Chave do TXW700185B0

A diagonal da tela é de 6,9 polegadas, e a forma geral do módulo é de 80,21 mm de largura, 162,34 mm de altura e 2,22 mm de espessura;

A área de exibição efetiva é de 78,02 mm × 156,04 mm, correspondendo a 720 pixels horizontais e 1440 pixels verticais.

 Cada pixel horizontal é ainda dividido em três subpixels: vermelho, verde e azul. Portanto, o número total de sub

pixels é 720 × 3 × 1440. O espaçamento entre pixels é de 0,10836 mm × 0,10836 mm, e a disposição dos pixels é uma clássica

faixa vertical RGB.

O modo LCD é do tipo de transmissão normalmente preto, acionado por matriz ativa TFT; As direções para cima, para baixo, para a esquerda e para a direita podem todas

atingir um ângulo de visão de 85 °, e a relação de contraste é maior que 1000:1 em um ângulo de visão positivo. O driver IC

adota Sitronix GC9703C, com uma interface MIPI DSI de 4 pistas, e suporta até 16,7 M de seleção de cores de software.

A parte da luz de fundo usa 16 luzes LED brancas com estrutura de luz de borda; Um único LED tem uma tensão direta de 22,4 V a 26,4 V

a uma corrente de 40 mA, com um brilho geral típico de 300 cd/m ² e um brilho mínimo garantido de 250 cd/m ².

A uniformidade do brilho é ≥ 75%, e o LED tem uma vida útil de 30000 horas (terminando a 20 mA e uma redução de brilho de 50%).

A fonte de alimentação CC é dividida em dois canais: VCI fornece analógico e CC-CC, com uma faixa de tensão de 2,8 V a 3,3 V, tipicamente

3,3 V; IOVCC fornece E/S digital, com 1,8 V a 3,3 V disponíveis, tipicamente 3,3 V. O módulo opera em temperaturas

variando de -20 ℃ a +70 ℃, com temperaturas de armazenamento variando de -30 ℃ a +80 ℃, e uma umidade relativa máxima de 90% UR.

O nível baixo do pino de reset é efetivo, com uma largura de pulso mínima de 10 µ s. Após a liberação do RESET, leva 15 ms para enviar o comando.

 Se o reset for feito a partir do modo Sleep Out, o comando Sleep Out não pode ser enviado em 120 ms. O pino de escurecimento da luz de fundo PWM suporta

ajuste de brilho contínuo de 0% a 100%. O comprimento total do FPC é de 44,57 mm, a área do dedo de ouro é de 14,5 mm, o espaçamento

entre 30 pinos é de 0,5 mm, a espessura da reforço de aço da extremidade é de 0,1 mm, e o raio de curvatura pode ser repetidamente dobrado 10 vezes

 sem fratura em 2 mm.

O peso de toda a máquina deve ser medido e anunciado. Recomenda-se que cada lado da janela do painel tátil

seja de 0,3 mm a 0,5 mm maior que a área efetiva do módulo para garantir uma margem de ajuste suficiente. Todos os materiais e processos estão em conformidade

com os requisitos RoHS sem chumbo.

TXW700185B0, com sua moldura estreita de 6,9 polegadas, ângulo de visão total, alto brilho, ampla faixa de temperatura e interface MIPI de alta velocidade,

foi extensivamente projetado e importado para os seguintes cenários:

☛ Cockpit inteligente no carro: tela de informações de controle central, tela de entretenimento do passageiro, display do encosto de cabeça traseiro, 360 °

terminal de visão envolvente.
☛ Viagem de duas rodas/três rodas: painel de instrumentos de motocicleta elétrica de alta qualidade, controle central de scooter de nova energia, compartilhado

tela de navegação de bicicleta elétrica.
☛ Portátil industrial: coletor de dados PDA, scanner de código de barras, termovisor infravermelho, tablet à prova de explosão de grau industrial.
☛ Eletrônicos médicos: ultrassom portátil, monitores de sinais vitais, bombas de infusão, equipamentos de tratamento dentário/oftálmico

 janelas de exibição.
☛ Teste e medição: osciloscópio, analisador de espectro, analisador lógico, console de monitoramento da qualidade da energia.
☛ Uso comercial ao ar livre: tela interativa para armários de entrega expressa, máquinas de reabastecimento self-service, máquinas de guia cênico,

inteligentequiosques de triagem de lixo.
☛ Eletrônicos navais: GMDSS de navegação montado em navios, detector de peixes sonar, display secundário de radar, painel de interruptores inteligente de iate.
☛ Agricultura inteligente: controle central de trator não tripulado, semeador de precisão, estação terrestre de veículo aéreo não tripulado agrícola, estufa

dispositivo de monitoramento ambiental.
☛ Emergência de segurança: equipamentos de aplicação da lei da polícia, capacetes de imagem térmica de incêndio, terminais de posicionamento de pessoal de minas,

dispositivos portáteis de comunicação de emergência.
☛ Reforço militar: terminal de dados táticos individuais, display de controle de fogo de mira de arma, tablet de emergência médica em campo de batalha,

unidade de controle terrestre de veículo aéreo não tripulado portátil.
☛ O TXW700185B0 apresenta ampla faixa de temperatura, longa vida útil, alto brilho e ângulo de visão total, tornando-o a solução preferida

 para engenheiros melhorarem sua experiência de exibição, mantendo imagens claras mesmo em ambientes hostis.
