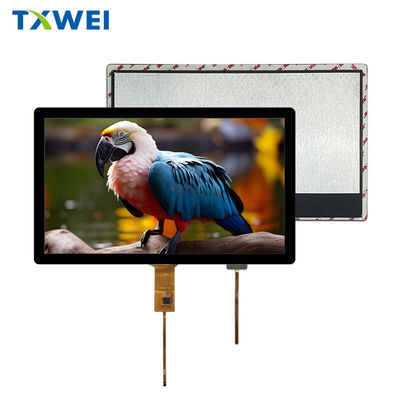

13.3 polegadas 1920*1080 Resolução IPS TFT LCD Capacitive Touch Panel com Interface EDP Touch Screen

Shenzhen Tianxianwei Technology Co., Ltd. TXW133008B0-CTP módulo de exibição LCD:

Integração perfeita de alto desempenho e alta confiabilidade,O módulo LCD TXW133008B0-CTP da Shenzhen Tianxianwei Technology Co., Ltd., um módulo TFT LCD + CTP de 13,3 polegadas, tornou-se uma escolha ideal para muitos industriais, comerciais,e aplicações médicas devido à sua alta resolução, processo livre de chumbo, ecrã táctil capacitivo e ampla gama de temperaturas de trabalho.Este módulo adota uma tecnologia sem chumbo, cumpre os requisitos ambientais e é adequado para produtos electrónicos ecológicos.fornecendo uma qualidade de imagem clara e delicada, que pode apresentar perfeitamente gráficos complexos ou vídeos de alta definição.A tela sensível ao toque capacitiva adota uma estrutura G + G e está equipada com GT9271 driver IC para garantir uma resposta sensível e precisa ao toque, proporcionando aos utilizadores uma experiência interactiva suave.

O intervalo de temperatura de trabalho é de 0 °C a +50 °C e o intervalo de temperatura de armazenamento é de -20 °C a +60 °C, o que pode adaptar-se a várias condições ambientais e garantir um funcionamento estável a longo prazo.Utilização de uma fonte de luz de fundo LED branca com um brilho de até 280 cd/m2, uma relação de contraste até 1000:1, e um tempo de resposta de 25 ms, proporciona excelentes efeitos de exibição e pode manter a clareza sem fantasmas mesmo em imagens dinâmicas.

No que respeita às interfaces, o módulo adota uma interface EDP de duas pistas para garantir uma transmissão de dados de alta velocidade e estável, permitindo a transmissão e a exibição de sinais de imagem de alta qualidade.A tensão de alimentação de entrada/saída varia entre 2.5V a 3.3V, com uma tensão de alimentação principal típica de 2,8V. O consumo de corrente e a dissipação de energia têm parâmetros claros em diferentes modos, fornecendo uma base para o projeto de alimentação.

As dimensões externas do módulo são de 305,20 mm (W) × 178,10 mm (H) × 2,60 mm (T), com um peso de apenas 730 g, facilitando a integração e instalação,e adequado para aplicações com espaço limitadoO tamanho da tela sensível ao toque é de 319.74 mm (W) × 191.22 mm (H) × 5.50 mm (T), o que mantém uma boa compacidade, mantendo a funcionalidade completa.para a cobertura de sinais de controlo de exibição, sinais de potência, sinais de terra, etc. A função de cada pin é claramente indicada para garantir a fiabilidade e a compatibilidade da ligação.

O projeto do circuito interno foi cuidadosamente otimizado, com descrições detalhadas do circuito de saída do sinal HPD, bem como os circuitos de entrada de BLUEUNABLE e BLUEPUNGEDIM,fornecer aos desenvolvedores detalhes de projeto ricos e facilitar uma compreensão mais profunda do princípio de funcionamento interno do módulo.

Este módulo demonstrou uma excelente fiabilidade, passando em vários testes, tais como armazenamento a alta temperatura, armazenamento a baixa temperatura, operação a alta temperatura, operação a baixa temperatura,e armazenagem a alta temperatura e humidade, comprovando a sua excelente adaptabilidade e estabilidade ao ambiente, garantindo um funcionamento estável a longo prazo em vários ambientes complexos.Estes projectos de ensaio cobrem várias condições ambientais extremas, avaliando de forma abrangente o desempenho e a qualidade dos módulos e fornecendo aos clientes produtos fiáveis.
Em resumo, o módulo de exibição LCD TXW133008B0-CTP tornou-se um produto competitivo no mercado com o seu alto desempenho, alta fiabilidade e ricas funções,que satisfaçam os rigorosos requisitos dos dispositivos eletrónicos modernos para módulos de exibição.

PIN LCMDescrição:

Este módulo de exibição LCD TXW133008B0-CTP de 13,3 polegadas é um artefato de exibição adaptado para várias indústrias.

equipamento médico
Exemplo de aplicação: Em um monitor médico, a sua alta resolução pode exibir com precisão dados importantes de sinais vitais, como eletrocardiograma e saturação de oxigénio no sangue dos doentes,assegurar que o pessoal médico pode ler com precisão as informações e fazer diagnósticos em tempo útil.
Vantagens: Expressão precisa das cores, capaz de apresentar imagens médicas claramente, auxiliando os médicos no diagnóstico;Forte capacidade anti-interferência garante funcionamento estável em ambientes médicos complexos.
Controlo industrial
Exemplo de aplicação: nas linhas de produção de automação industrial, é usado para controlar ecrãs de exibição de painel, que podem exibir o estado de operação em tempo real, configurações de parâmetros, etc.da linha de produção.
Vantagens: Alto brilho e contraste, garantindo uma visibilidade clara mesmo em ambientes de forte iluminação em oficinas de fábrica; Ampla gama de temperaturas de trabalho,adaptável às alterações de temperatura em ambientes industriais; Alta fiabilidade, reduzindo o tempo de inatividade dos equipamentos.
exibição comercial
Exemplo de aplicação: na sinalização digital ou em ecrãs interactivos em centros comerciais, atrair a atenção dos clientes com efeitos de exibição de alta resolução e cores brilhantes,exibir informações sobre produtos ou atividades promocionais.
Vantagens: Alta resolução e cores vivas, atraindo a atenção dos clientes e aumentando a eficácia da publicidade;A função de tela sensível ao toque proporciona uma experiência interativa e melhora o envolvimento do utilizador.
Sistema de monitorização
Exemplo de aplicação: no centro de monitoramento de segurança, é usado para exibir as imagens das câmeras de vigilância.A sua alta resolução e o seu alto contraste ajudam a identificar claramente os pormenores na área de monitorização.
Vantagens: Alta resolução e contraste, que ajudam a identificar claramente detalhes nas imagens de vigilância; alto brilho garante visibilidade clara mesmo em ambientes brilhantes no centro de monitoramento.
Equipamento educativo
Exemplo de aplicação: fornecer uma exibição clara do conteúdo didático para professores e alunos em quadros eletrônicos ou máquinas de ensino tudo-em-um, como material didático, vídeos, etc.
Vantagens: Grande tamanho do ecrã, adequado para o ambiente da sala de aula, permitindo que os alunos na fila de trás vejam claramente o conteúdo do ensino; função de ecrã táctil,conveniente para a interação e operação do professor e do aluno.
