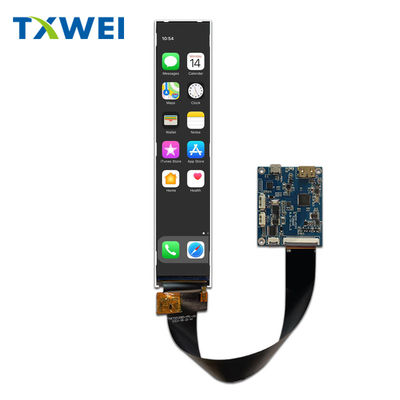

6.9 polegadas 280*1424 Resolução Full Color TFT LCD Display Module com HDMI LCM interface

produtos

6.9 polegadas 280*1424 Resolução Full Color TFT LCD Display Module com HDMI LCM interface

MOQ:	Negotiate
preço:	Negotiate
Embalagem padrão:	Cardboard
Período de entrega:	16
Método do pagamento:	L/C TT D/P
Capacidade de abastecimento:	10000pcs

Informações detalhadas

Descrição do produto

Informações detalhadas

Marca

TXWEI

Certificação

CE ROHS FCC

Model Number

TXW700120B0-HDMI

Documento

Área ativa:

33.6 ((H) X 170.88 ((V)

Direção de visualização:

A todas as horas

Graus de lumens:

500cd/m2

Elemento de acionamento:

Matriz ativa TFT

Disposição de pixels:

Faixa RGB

Tipo de LCD:

Normalmente preto

Interface LCM:

Esquema mecânicoTamanho (W*H*T):

38.2 ((W) × 181.47 ((H) × 3.45 ((T)

Descrição do produto

Descrição do Produto:

A Placa Driver HDMI é um componente versátil e essencial para aprimorar a funcionalidade dos seus dispositivos de exibição. Projetada para otimizar o desempenho dos painéis LCD, este produto oferece qualidade de áudio e vídeo excepcional através de suas capacidades de driver de áudio HDMI.
Uma das principais características da Placa Driver HDMI é sua compatibilidade com painéis LCD do tipo Normalmente Preto. Isso garante uma integração perfeita com uma ampla gama de telas, permitindo uma saída consistente e de alta qualidade. Seja para atualizar um dispositivo existente ou construir um novo sistema de exibição, a Placa Driver HDMI oferece a confiabilidade e o desempenho que você precisa.
Com uma faixa de temperatura de armazenamento de -30 a +80℃, esta placa de conversão HDMI é construída para suportar condições ambientais variáveis, tornando-a adequada para uso em diversos ambientes. Seja instalada em ambientes internos ou externos, você pode confiar na durabilidade e resiliência da Placa Driver HDMI para oferecer desempenho consistente.
A Placa Driver HDMI suporta uma direção de visualização de TODOS OS ÂNGULOS, garantindo que a saída da tela seja otimizada para visualização de vários ângulos. Essa versatilidade a torna ideal para aplicações onde a tela pode ser visualizada de diferentes posições, proporcionando uma imagem clara e nítida, independentemente do ângulo de visualização.
Utilizando um arranjo de Pixel de Faixa RGB, a Placa Driver HDMI garante uma representação de cores vibrante e precisa, aprimorando a experiência visual para os usuários. Seja exibindo imagens, vídeos ou gráficos, este produto oferece visuais nítidos e detalhados com cores realistas, tornando-o ideal para aplicações multimídia.
Apresentando uma interface LCM HDMI, a Placa Driver HDMI permite a conectividade perfeita com uma ampla gama de dispositivos, permitindo uma fácil integração em configurações de exibição existentes. Com suporte para entrada HDMI, esta placa de conversão simplifica o processo de conexão de várias fontes multimídia à sua tela, fornecendo uma solução sem problemas para transmissão de áudio e vídeo.
Em conclusão, a Placa Driver HDMI é um componente essencial para aprimorar as capacidades de áudio e vídeo de seus dispositivos de exibição. Com sua compatibilidade com painéis LCD Normalmente Preto, ampla faixa de temperatura de armazenamento, direção de visualização versátil, arranjo de pixels de Faixa RGB e interface LCM HDMI, este produto oferece o desempenho e a confiabilidade que você precisa para suas aplicações de exibição. Atualize seus sistemas de exibição com a Placa Driver HDMI e experimente qualidade de áudio e vídeo superior com facilidade.

Personalização:

Serviços de Personalização de Produtos para Placa Driver HDMI:

Marca: TXWEI

Número do Modelo: TXW700120B0-HDMI

Local de Origem: Shenzhen

Certificação: CE ROHS FCC

Quantidade Mínima de Pedido: Negociável

Preço: Negociável

Detalhes da Embalagem: Papelão

Tempo de Entrega: 16

Condições de Pagamento: L/C TT D/P

Capacidade de Fornecimento: 10000pcs

Tensão: 5V

Interface LCM: HDMI

Área Ativa: 33.6(H) X 170.88(V)

Pixel Pitch (L*A): 0.1432(L) X 0.1432(A)

Temperatura de Armazenamento: -30+80℃

Desenhos do produto

6.9 polegadas 280*1424 Resolução Full Color TFT LCD Display Module com HDMI LCM interface 0

Desenhos HDMI

6.9 polegadas 280*1424 Resolução Full Color TFT LCD Display Module com HDMI LCM interface 1

Descrição da Função do Módulo

Pin No.	Símbolo	LCMFuncional	Notas
1	GND	Terra.
2	NC	Sem Conexão.
3	LEDA	Fonte de Alimentação para Entrada do Ânodo da Luz de Fundo LED.
4	LEDA	Fonte de Alimentação para Entrada do Ânodo da Luz de Fundo LED.
5	NC	Sem Conexão.
6	LEDK	Fonte de alimentação para o terminal de entrada do cátodo da luz de fundo.
7	LEDK	Fonte de alimentação para o terminal de entrada do cátodo da luz de fundo.
8	NC	Sem Conexão.
9	GND	Terra.
10	NC	Sem Conexão.
11	NC	Sem Conexão.
12	NC	Sem Conexão.
13	NC	Sem Conexão.
14	NC	Sem Conexão.
15	NC	Sem Conexão.
16	NC	Sem Conexão.
17	GND	Terra.
18	NC	Sem Conexão.
19	GND	Terra.
20	GND	Terra.
21	RESET	Pino de entrada do sinal de reset.
22	VDD	Fonte de Alimentação para LCD.
23	STBYB	Modo de espera, Normalmente puxado para cima. STBYB = “1”, Operação normal STBYB = “0”, Entrar no modo de espera para economia de energia.
24	NC	Sem Conexão.
25	GND	Terra.
26	D0P	Polaridade positiva do sinal de dados diferenciais de baixa tensão 0
27	D0N	Polaridade negativa do sinal de dados diferenciais de baixa tensão 0
28	GND	Terra.
29	D1P	Polaridade positiva do sinal de dados diferenciais de baixa tensão 1
30	D1N	Polaridade negativa do sinal de dados diferenciais de baixa tensão 1
31	GND	Terra.
32	CLKP	Polaridade positiva do sinal de clock diferencial de baixa tensão
33	CLKN	Polaridade negativa do sinal de clock diferencial de baixa tensão
34	GND	Terra.
35	D2P	Polaridade positiva do sinal de dados diferenciais de baixa tensão 2
36	D2N	Polaridade negativa do sinal de dados diferenciais de baixa tensão 2
37	GND	Terra.
38	D3P	Polaridade positiva do sinal de dados diferenciais de baixa tensão 3 sinal
39	D3N	Polaridade negativa do sinal de dados diferenciais de baixa tensão 3 sinal
40	GND	Terra.

Suporte e Serviços:

O Suporte Técnico e Serviços do Produto para o produto Placa Driver HDMI incluem:

- Assistência para solução de problemas de hardware e software relacionados à Placa Driver HDMI
- Orientação sobre instalação, configuração e configuração da placa
- Atualizações de firmware e informações de compatibilidade
- Informações de garantia e suporte para defeitos do produto
- Manuais do usuário e documentação para referência e assistência
