MCU 2,86 polegadas TFT LCD, 2,86"376*960Descrição do ecrã LCD HVGA
TXW286005B0 é um módulo LCD TFT diagonal de 2,86 polegadas com uma resolução HVGA de 376 * 960 pixels
Detalhes rápidos do produto:
1. Dimensão LCD: 2,86 ¢ TFT
2Resolução:376*960
3Ângulo de visão: 12 horas.
4- Dimensão do contorno:31.2*76.6*2.05mm
5.Área activa:26.51 x 67.68
6Tipo de interface:Interface BIT RGB24
7Painel de Toque: Sem Painel de Toque (Customizable)
8. Temperatura: -20°C a +70°C; Tst -30°C a +80°C
Características do produto:
1.TXW286005B0 é um ecrã LCD TFT a cores completas de 3,5 polegadas de diagonal, 376xRGBx960.
2Este módulo suporta interfaces RGB. O tamanho do módulo do modelo TXW286005B0 é de 31,2 * 76,6 * 2,05 mm, com uma área efetiva de 26,51 * 67,68 mm;
3Os controladores.TXW286005B0 e ST7701SN estão integrados no módulo, com uma faixa de tensão lógica de alimentação de 2,8V a 3,3V.
4. Pode operar numa faixa de temperatura de -20 °C a +70 °C; a sua faixa de temperatura de armazenamento é de -30 °C a +80 °C.
5.TXW286005B0 é um módulo LCD de modo vertical com um brilho de 300cd/m2.
Este módulo LCD TFT de 2,86 polegadas é adequado para produtos como canetas de leitura, instrumentos musicais inteligentes, purificadores de água, cafeteiras, fornos, alto-falantes, dispositivos portáteis, etc.
Perguntas frequentes:
Posso pedir uma amostra?
R: Sim, nós damos as boas vindas a ordem de amostra para testar e verificar a qualidade. amostras misturadas de diferentes números de itens são aceitáveis.
E quanto ao tempo de entrega?
A: Para produtos fora de prateleira, amostras em estoque imediatamente. 1-1.5 semanas para reformulação de amostras. 4-6 semanas para produção em massa. Para produtos de design, 2-3 dias para proposta de desenho de contador;2 horas para a amostragem no momento da aprovação do desenho; 5 a 6 horas para ensaios/produção em série na aprovação da amostra.
Q3. Você tem algum limite de MOQ para ordem de amostra e produção?
R: MOQ baixo. 3-5pcs para verificação de amostras está disponível. MOQ de produção em massa é normalmente 1K / lote. Nós apoiamos quantidade menor do que o MOQ do MP para ordem de trilha / PP.
Q4. Como envia as mercadorias e quanto tempo demora a sua chegada?
R: Envio por DHL, UPS, FedEx ou TNT. Demora 5-7 dias para chegar. Envio aéreo e marítimo também opcional.
Q. Como proceder a uma encomenda de módulo LCD?
R: Em primeiro lugar, informe-nos dos seus requisitos ou aplicação.
Em segundo lugar, citamos de acordo com as suas exigências ou as nossas sugestões.
Em terceiro lugar, o cliente confirma as amostras e deposita para encomenda formal.
Em quarto lugar, organizamos a produção.
| Produto: | 2.86" TFT | Ecrã táctil: | Sem TP ((Customizável) |
| Resolução: |
376*960 |
Direção de visualização: | Às 12 horas. |
| Interface: |
Interface RGB 24 BIT |
Número do pin: | 40 pinos |
| Conexão: | Enxaguante (customizável) | Luminância superficial: | 300 Cd/m2 |
| Temperatura de funcionamento: | -20°C a +70°C | Conformidade: | Compatível com o REACH & RoHS |
MCU 2,86 polegadas TFT LCD, 2,86" 376x960 HVGA LCD Display Desenho
Características da unidade de retroiluminação
O sistema de iluminação de fundo é um tipo de iluminação de borda com 4 LEDs brancos.
são apresentadas nos quadros seguintes.
| Características | Símbolo | Minha. | Tipo | Max. - O quê? | Unidade | Notas |
| Voltagem para a frente | VF | 2.8 | - Não. | 3.2 | V | - Não. |
| Corrente para a frente | Eu...F | - Não. | 80 | - Não. | mA | - Não. |
| Luminância (com LCD) | Lv | - Não. | 250 | - Não. | cd/m2 | - Não. |
| Tempo de vida útil do LED | N/A | - Não. | 30,000 | - Não. | Horário | Nota 1 |
TFT DCCHiraEstatísticas
| Características | Símbolo | Minha. | Tipo. | Max. - O quê? | Unidade |
| Voltagem de alimentação para E/S | VDDIO | 1.65 | 1.8 | 3.3 | V |
| Voltagem de alimentação para (DC/DC) | VDD | 2.6 | 2.8 | 3.3 | V |
| Consumo atual | Eu...DD | - Não. | - Não. | 50 | mA |
| Eu...DD-SLEEP | - Não. | - Não. | 150 | uA |
Descrição da função do módulo
| Número do PIN. | Símbolo | MDLFuncional | Notas |
| 1 ~ 2 | LEDA | Fornecimento de energia para o terminal de entrada do ânodo de retroiluminação. | |
| 3 ~ 4 | LEDK | Fornecimento de energia para o terminal de entrada do cátodo de retroiluminação. | |
| 5 | GND | Terra de potência | |
| 6 | Reinicialização | Reinicie o terminal de entrada de sinal. | |
| 7 | CS | sinal de selecção de chips. | |
| 8 | SCL | Sinal de relógio em série. | |
| 9 | SDA | Pin de entrada/saída de dados em série. | |
| 10 ~ 33 | D0~D23 | Bus de dados de interface RGB. | |
| 34 | HSYNC | sinal sincrono de linha para a operação da interface RGB. | |
| 35 | VSYNC | sinal sincronizado de quadro para a operação da interface RGB. | |
| 36 | DCLK | sinal de relógio de pontos para a operação da interface RGB. | |
| 37 | DE | Ativar o sinal de dados para a operação da interface RGB. | |
| 38 | CCC | Fornecimento de energia para LCD. | |
| 39 | CICV | Fornecimento de energia para entrada e saída. | |
| 40 | GND | Terra de potência |
Características ópticas

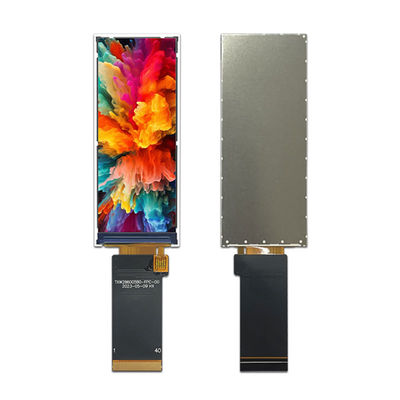

2.86" Módulo LCD TOUCH LCD Imagem REAL DO PRODUTO
