2.86" TFT 376x960, TFT LCD 2,86 polegadas Descrição
O módulo TFT LCD TXW286003B0 é um QVGA 376 × 960 em modo vertical, com uma diagonal de 2,86 polegadas.A placa de cobertura / cabo / toque pode ser personalizadaO tamanho do módulo do modelo TXW286003B0 é de 31,2 * 76,6 * 2,05 mm, com uma área efetiva de 26,51 * 67,68 mm.
O TXW286003B0 integra o controlador de circuito integrado ST7701SN ou equivalente no módulo, com uma faixa de tensão de alimentação lógica de 5,6V a 6,4V. O valor típico é de 5,6V.O brilho da superfície é de 600 cd/m2 (Nits)A temperatura de funcionamento deste modelo é de -20 a 70 graus Celsius, e a temperatura de armazenamento é de -30 a 80 graus Celsius.
Este modelo tem sido amplamente utilizado em produtos como canetas de leitura, instrumentos musicais inteligentes, purificadores de água, cafeteiras, fornos, alto-falantes, dispositivos portáteis, etc.
Detalhes rápidos do produto:
1. Dimensão LCD: 2,86 ¢ TFT
2Resolução:376*960
3Ângulo de visão: 12 horas.
4- Dimensão do contorno:31.2*76.6*2.05mm
5.Área activa:26.51 x 67.68
6Tipo de interface:MIPI 2 LANE
7Painel de Toque: Sem Painel de Toque (Customizable)
8. Temperatura: -20°C a +70°C; Tst -30°C a +80°C
| Produto: | 2.86" TFT | Ecrã táctil: | Sem TP ((Customizável) |
| Resolução: |
376*960 |
Direção de visualização: | Às 12 horas. |
| Interface: |
MIPI 2 LANE |
Número do pin: | 40 pinos |
| Conexão: | Enxaguante (customizável) | Luminância superficial: | 600 Cd/m2 |
| Temperatura de funcionamento: | -20°C a +70°C | Conformidade: | Compatível com o REACH & RoHS |
Vantagens do produto
1.IPS ângulo de visão completo ((80/80/80/80). Muito bom ângulo de visão. Perfeito para diferentes tipos de aplicações, independentemente de colocar em cima, ou sobre a mesa, ou usado portátil, etc.
2Excelente desempenho de exibição da cor de fundo, luminosidade, ângulo de visão e intensidade, etc.
3.Alto nível de qualidade para aplicações industriais e médicas.
4.Flexível para ter com ou sem tela sensível ao toque resistiva. Podemos apoiar a conceber CTP customizado ((panela sensível ao toque capacitiva) para os clientes também. FPC é personalizável também.
5.Solução competitiva em termos de preço e de boa qualidade entre os produtos do mesmo tipo da indústria LCD.
6- Fácil de instalar e de manter.
2.86" TFT LCD Display Desenho
- AbsolutoMAxiomClassificação
| Características | Símbolo | Minha. | Max. - O quê? | Unidade |
| Temperatura de funcionamento da LCM | TOPR | - 20 | + 70 | °C |
| Temperatura de armazenamento da LCM | TGST | - Trinta | + 80 | °C |
| Humidade | RH | - | 90 | % |
TFT DCCCaracterísticas
| Características | Símbolo | Minha. | Tipo. | Max. - O quê? | Unidade |
| Voltagem de alimentação para E/S | VDDIO | 1.65 | 3.3 | 3.3 | V |
| Voltagem de alimentação para (DC/DC) | VDD | 2.6 | 3.3 | 3.3 | V |
| Consumo atual | Eu...DD | - Não. | - Não. | 50 | mA |
| Eu...DD-SLEEP | - Não. | - Não. | 150 | uA |
Características da unidade de retroiluminação
O sistema de iluminação de fundo é um tipo de iluminação de borda com 4 LEDs brancos.
são apresentadas nos quadros seguintes.
| Características | Símbolo | Minha. | Tipo | Max. - O quê? | Unidade | Notas |
| Voltagem para a frente | VF | 11.2 | 13.2 | V | - | |
| Corrente para a frente | Eu...F | - Não. | 40 | - | mA | - |
| Luminância (com LCD) | Lv | 600 | cd/m2 | - | ||
| Tempo de vida útil do LED | N/A | - Não. | 30,000 | - Não. | Horário | Nota 1 |
Descrição da função do módulo
| Número do PIN. | Símbolo | MDLFuncional | Notas |
| 1 | GND | Terra de potência | |
| 2 | MIPI_0P | Polaridade positiva dos dados diferenciais de baixa tensão 3 sina | |
| 3 | MIPI_0N | Polaridade negativa do sinal de dados diferenciais de baixa tensão 3 | |
|
4 |
GND | Terra de potência | |
| 5 | MIPI_1P | Polaridade positiva dos dados diferenciais de baixa tensão 3 sina | |
| 6 | MIPI_1N | Polaridade negativa do sinal de dados diferenciais de baixa tensão 3 | |
| 7 | GND | Terra de potência | |
| 8 | CLKP | Polaridade positiva do sinal de relógio diferencial de baixa tensão | |
| 9 | CLKN | Polaridade negativa do sinal de relógio diferencial de baixa tensão | |
| 10 | GND | Terra de potência | |
| 11 | MIPI_2P ((NC) | NC | |
| 12 | MIPI_2N(NC) | NC | |
| 13 | GND | Terra de potência | |
| 14 | MIPI_3P ((NC) | NC | |
| 15 | MIPI_3N(NC) | NC | |
| 16 ~ 17 | GND | Terra de potência | |
| 18 ~ 19 | Capacidade de carga | Pfornecimento de águaO/O:1.65V ~ 3.3V | |
| 20 ~ 21 | ID0~ID1 | Selecionar o modo de interface da MCU | |
| 22 ~ 23 | NC | NC | |
| 24 | Reinicialização | Reinicie o terminal de entrada de sinal. | |
| 25 ~ 26 | NC | NC | |
| 27 | GND | Terra de potência | |
| 28 ~ 29 | LEDK | Fornecimento de energia para o terminal de entrada do cátodo de retroiluminação. | |
| 30 | GND | Terra de potência | |
| 31 | NC | NC | |
|
32 ~ 33 |
GND | Terra de potência | |
| 34 | NC | NC | |
| 35 ~ 36 | LEDA | Fornecimento de energia para o terminal de entrada do ânodo de retroiluminação. | |
| 37 | GND | Terra de potência | |
| 38~39 | VCC 3,3 V | Fornecimento de energia para LCD. | |
| 40 | NC | NC |
Características ópticas

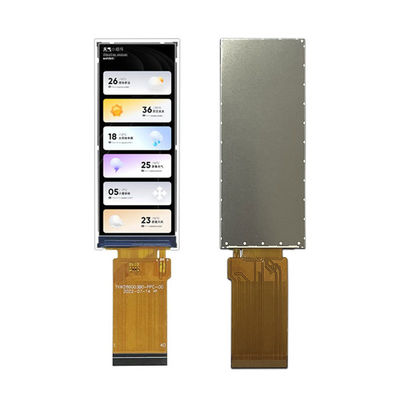

2.86" Módulo LCD TOUCH LCD Imagem REAL DO PRODUTO
Serviço ao Cliente
1.Antes de assinar um contrato oficial com o nosso cliente, ajudaremos a analisar e fornecer uma solução profissional com base nas informações do projeto do cliente e chegar a uma solução ideal.
2. Seu inquérito relacionado aos nossos produtos ou preço será respondido em 24 horas.
3Continuar a informar o nosso processo de produção do cliente e ajudar a organizar a verificação de qualidade na fábrica, se necessário.
4. Garantia de um ano para o nosso ecrã LCD após a entrega. Todos os defeitos podem ser devolvidos e substituídos dentro do período de garantia.
5O comprador pode enviar um técnico para a nossa fábrica para treinamento gratuito antes da entrega.
6Para o apoio técnico ou comercial essencial, organizaremos reuniões, serviços técnicos on-line ou ajuda local no local.etc para atender às diferentes necessidades do cliente.
