| MOQ: | 1pcs |
| preço: | negotiations |
| Embalagem padrão: | Embalagens de caixas |
| Período de entrega: | 5-8day |
| Método do pagamento: | L/C, T/T |
| Capacidade de abastecimento: | 100000 PCS |

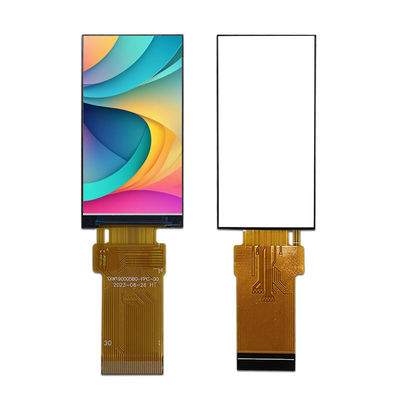

1Ecrã TFT de barra de 0,9 polegadas 170*320 pixels
Detalhes rápidos do produto:
1. Dimensão LCD: 1,9 ′′ TFT
2Resolução:170*320
3Ângulo de visão: 12 horas.
4- Dimensão do contorno:25.8*49.72*1.43mm
5.Área activa:22.7 ((H) * 42.72 ((V)
6Tipo de interface:MCU 8 BIT
7Painel de Toque: Sem Painel de Toque (Customizable)
8. Temperatura: -20°C a +70°C; Tst -30°C a +80°C
| Produto: | 1TFT de 0,9 polegadas | Ecrã táctil: | Sem TP ((Customizável) |
| Resolução: |
170*320 |
Direção de visualização: | Às 12 horas. |
| Interface: | mcu | Número do pin: | 30 pinos |
| Conexão: | Enxaguante (customizável) | Luminância superficial: | 350 Cd/m2 |
| Temperatura de funcionamento: | -20°C a +70°C | Conformidade: | Compatível com o REACH & RoHS |
Serviço ao Cliente
1.Antes de assinar um contrato oficial com o nosso cliente, ajudaremos a analisar e fornecer uma solução profissional com base nas informações do projeto do cliente e chegar a uma solução ideal.
2. Seu inquérito relacionado aos nossos produtos ou preço será respondido em 24 horas.
3Continuar a informar o nosso processo de produção do cliente e ajudar a organizar a verificação de qualidade na fábrica, se necessário.
4. Garantia de um ano para o nosso ecrã LCD após a entrega. Todos os defeitos podem ser devolvidos e substituídos dentro do período de garantia.
5O comprador pode enviar um técnico para a nossa fábrica para treinamento gratuito antes da entrega.
6Para o apoio técnico ou comercial essencial, organizaremos reuniões, serviços técnicos on-line ou ajuda local no local.etc para atender às diferentes necessidades do cliente.
1Desenho do ecrã LCD TFT de 0,9 polegadas
Características da unidade de retroiluminação
O sistema de iluminação de fundo é um tipo de iluminação de borda com 4 LEDs brancos.
| Características | Símbolo | Minha. | Tipo | Max. - O quê? | Unidade | Notas |
| Voltagem para a frente | VF | 2.8 | - Não. | 3.3 | V | - Não. |
| Corrente para a frente | Eu...F | - Não. | 80 | - Não. | mA | - Não. |
| Luminância (com LCD) | Lv | - Não. | 500 | - Não. | cd/m2 | - Não. |
| Tempo de vida útil do LED | N/A | - Não. | 30,000 | - Não. | Horário | Nota 1 |
Descrição da função do módulo
| Número do PIN. | Símbolo | MDLDescrição |
| 1 | GND | Para o chão. |
| 2 | CCC | Fornecimento de energia para LCD. |
| 3 | IM2 | |
| 4 | IM1 | |
| 5 | Reinicialização | Reinicie o pin de entrada do sinal. |
| 6 | CS | sinal de selecção de chips. |
| 7 | DC ((SPI_SCL) | Regista o sinal de selecção. |
| 8 | WR ((SPI_RS) | Escreva um sinal estroboscópico. |
| 9 | RD | Leia o sinal estroboscópico. |
| 10 | SDA | Pin de entrada/saída de dados em série. |
| 11 a 18 | DB0-DB7 | Bus de dados de interface paralela da MCU. |
| 19 | TE | Impulso da cabeça para efeito de ruptura. |
| 20 | LEDA | Fornecimento de energia para entrada de ânodo de luz de fundo LED. |
| 21 | LEDK1 | Fornecimento de energia para entrada de catodo de luz de fundo LED. |
| 22 | LEDK2 | Fornecimento de energia para entrada de catodo de luz de fundo LED. |
| 23 | LEDK3 | Fornecimento de energia para entrada de catodo de luz de fundo LED. |
| 24 | LEDK4 | Fornecimento de energia para entrada de catodo de luz de fundo LED. |
| 25 | GND | Para o chão. |
| 26 | TP_RST | CTP_Reset Pin de entrada de sinal. |
| 27 | TP_SCL | CTP_Clock Signal |
| 28 | TP_SDA | CTP_Data Singnal |
| 29 | TP_INT | CTP_STOP Sinal |
| 30 | GND | Para o chão. |
RPonto de ensaio de viabilidade
| - Não, não. | Ponto de ensaio | Condição de ensaio | Notas |
| 1 | Armazenamento a alta temperatura | +70°C / 96H |
1O teste funcional está bem. Falta de segmento, segmento curto e pouco claro não exibido, exibição anormal e vazamento de cristal líquido não permitidos. 2Não baixes. Bolhas de temperatura, fecho final solto e queda, arco-íris em moldura.
|
| 2 | Armazenamento a baixa temperatura | -30°C / 96H | |
| 3 | High Tempe, em funcionamento | +60°C / 96H | |
| 4 | Temperamento baixo. | -20°C / 96H | |
| 5 | Armazenamento a alta temperatura/umidade | 50°C x 90%RH /96H | |
| 6 | Choque térmico e de frio | Estado estático, -20°C ((30min) ~60°C (30min),10 ciclos |
1.9" Módulo LCD TOUCH LCD
Por que escolher-nos?
1Nós fornecemos soluções personalizadas de LCD Display
O seu produto tem requisitos especiais de aplicação, especificações elétricas, especificações ópticas, características de toque ou dimensões mecânicas que exigem exibições personalizadas?TXWEI pode atender às suas necessidades LCD personalizado.
2. Soluções totais para ecrã táctil e visualização
Está preocupado com a montagem do ecrã sensível ao toque e do ecrã de exibição?TXWEIPode fornecer telas sensíveis ao toque personalizadas e padrão, incluindo soluções multi-toque resistentes e capacitivas, incluindo serviços de ligação de ar e óptica.
3Compromisso com a qualidade e a fiabilidade
A TXWEI é certificada pela ISO9001:2015 e ISO14000, cumprindo as normas RoHS, REACH e outras normas ambientais nos mercados globais.Ensaios de fiabilidade e envelhecimento.
4- Fornecimento a longo prazo
Em circunstâncias normais, os produtos que recomendamos podem ser fornecidos por mais de 5 anos.Faremos planos alternativos com antecedência para garantir as suas necessidades de abastecimento a longo prazo.
Vídeo
Vídeo
Vídeo
Vídeo
Vídeo
Vídeo
Vídeo
Vídeo
Vídeo
|
|
