| MOQ: | 1pcs |
| preço: | negotiations |
| Embalagem padrão: | Embalagens de caixas |
| Período de entrega: | 5-8day |
| Método do pagamento: | L/C, T/T |
| Capacidade de abastecimento: | 100000 PCS |
Ecrã LCD IPS TFT 10,25 polegadas FHD LVDS Display Introdução ao produto
Um módulo de exibição FHD LVDS de 10,25 polegadas refere-se tipicamente a um ecrã de cristal líquido com uma resolução full HD de 1920 * 720, com um 10.Painel LCD IPS TFT de 25 polegadas e interface de exibição aprimorada (LVDS)Aqui estão algumas características e parâmetros do TXW103002S0:
| Informações gerais | Especificações | Unidade |
| Área de exibição ((AA)) |
243.648 vezes 91.368 |
mm |
|
Esquema mecânicoTamanho (W*H*T) |
258.8*111.1*7.55 |
mm |
| Elementos de controlador | Matriz ativa TFT a-Si | - |
| Mostrar cores | 16.7M | cores |
| Número de pixels |
1920*720 |
pontos |
| Disposição de pixels | Faixa vertical RGB | - |
| Pitch de pixels |
0.13269*0.13269 |
mm |
| Ângulo de visão | Todos | A partir das 18h |
|
Contagem de pin n |
50 pin |
pin |
| Disposição de pixels de cor | Faixa vertical RGB | - |
| Modo de exibição | Transmissor/ Normalmente preto | - |
| Temperatura de funcionamento |
-30+85 |
°C |
| Temperatura de armazenamento |
-40+90 |
°C |
ProdutoDesenho
Definição do pin de interface
Características da unidade de retroiluminação
O sistema de iluminação de fundo é um tipo de iluminação de borda com 36 LEDs brancos.As características da iluminação de fundo são apresentadas nos quadros seguintes.
| Características | Símbolo | Minha. | Tipo | Max. - O quê? | Unidade | Notas |
| Voltagem para a frente | VF | 27.9 | - Não. | 29.7 | V | - Não. |
| Corrente para a frente | Eu...F | - Não. | 300 | - Não. | mA | - Não. |
| Luminância (com LCD) | Lv | 750 | 1000 | - Não. | cd/m2 | - Não. |
| Tempo de vida útil do LED | N/A | - Não. | 20,000 | - Não. | Horário | Nota 1 |
RPonto de ensaio de viabilidade
| - Não, não. | Ponto de ensaio | Condição de ensaio | Notas |
| 1 | Armazenamento a alta temperatura | +90°C / 96H |
1O teste funcional está bem. Falta de segmento, segmento curto e pouco claro não exibido, exibição anormal e vazamento de cristal líquido não permitidos. 2Não baixes. Bolhas de temperatura, fecho final solto e queda, arco-íris em moldura.
|
| 2 | Armazenamento a baixa temperatura | -40°C / 96H | |
| 3 | High Tempe, em funcionamento | + 85°C / 96H | |
| 4 | Temperamento baixo. | -40°C / 96H | |
| 5 | Armazenamento a alta temperatura/umidade | 60°C x 90%RH /96H | |
| 6 | Choque térmico e de frio | Estado estático, -40°C ((30min) ~85°C (30min),10 ciclos |

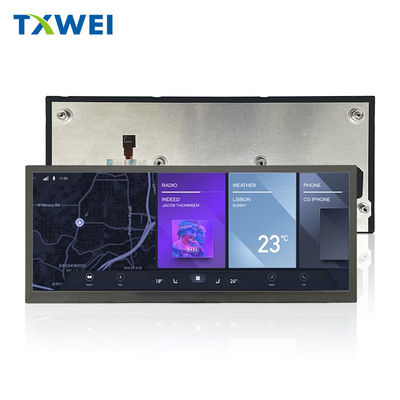

Imagem do produto
Este artigo analisa principalmente os elementos essenciais da selecção do ecrã LCD e fornece estratégias de selecção diferenciadas através da análise de parâmetros-chave como resolução, brilho,e contraste, combinado com as necessidades de controlo industrial, casa inteligente e aplicações automóveis, revelando simultaneamente padrões de preços de mercado e tendências tecnológicas futuras,Ajudar os consumidores a combinar com precisão os produtos com a procura
