| MOQ: | 1pcs |
| preço: | negotiations |
| Embalagem padrão: | Embalagens de caixas |
| Período de entrega: | 5-8day |
| Método do pagamento: | L/C, T/T |
| Capacidade de abastecimento: | 100000 PCS |
10.23-inch LVDS TFT LCD Introdução do produto
O TXW103001S0 é um ecrã LCD TFT a cores com uma diagonal de 10,25 polegadas e uma resolução de 1920 × 720.tornando-o muito conveniente para os usuários programar e usarO tamanho do módulo do modelo TXW103001S0 é de 258,8 × 111,1 × 7,55 mm e o tamanho da área ativa é de 243,648 × 91,368 mm.
Este ecrã LCD TFT é amplamente utilizado em indústrias como painel de instrumentos de automóveis, navegação de automóveis, impressoras 3D, etc. Este ecrã TFT de 10,25 polegadas adota interface LVDS (interface periférica serial),que é uma alta velocidade, full duplex, bus de comunicação síncrono que ocupa apenas quatro linhas nos pinos do chip, economizando espaço para os pinos do chip e layout de PCB.
O controlador é integrado no módulo, com uma tensão de retroiluminação de 27,9 V a 29,7 V. Pode funcionar num intervalo de temperatura de - 30 °C a + 85 °C,com um intervalo de temperatura de armazenamento de -40 °C a +95 °CO FPC do TXW103001S0 pode ser personalizado de acordo com os requisitos do utilizador e pode ser equipado com uma nova tela de toque resistiva (RTP) ou capacitiva.
| Informações gerais | Especificações | Unidade |
| Área de exibição ((AA)) |
243.648 vezes 91.368 |
mm |
| Elementos de controlador | Matriz ativa TFT a-Si | - |
| Mostrar cores | 16.7M | cores |
| Número de pixels |
1920*720 |
pontos |
| Disposição de pixels | Faixa vertical RGB | - |
| Pitch de pixels |
0.13269*0.13269 |
mm |
| Ângulo de visão | Todos | A partir das 18h |
|
Contagem de pin n |
40 pinos |
pin |
| Disposição de pixels de cor | Faixa vertical RGB | - |
| Modo de exibição | Transmissor/ Normalmente preto | - |
| Temperatura de funcionamento |
-30+85 |
°C |
| Temperatura de armazenamento |
-40+90 |
°C |
Características da unidade de retroiluminação
O sistema de iluminação de fundo é um tipo de iluminação de borda com 27 LEDs brancos.
| Características | Símbolo | Minha. | Tipo | Max. - O quê? | Unidade | Notas |
| Voltagem para a frente | VF | 25.2 | - Não. | 28.8 | V | - |
| Corrente para a frente | Eu...F | - Não. | 180 | - Não. | mA | - |
| Luminância (com LCD) | Lv | - Não. | 800 | - Não. | cd/m2 | - |
| Tempo de vida útil do LED | N/A | - Não. | 30,000 | - Não. | Horário | Nota 1 |
TFT DCCCaracterísticas
| Características | Símbolo | Minha. | Tipo. | Max. - O quê? | Unidade | Notas |
| Taxa TFT OperationFrame | Hz | - Não. | 60 | - Não. | Hz | |
| Voltagem de alimentação para (DC/DC) | VDD | 3.0 | 3.3 | 3.6 | V | |
| Portão TFT ON Voltage | VGH | 16 | 18 | 21 | V | Nota 2 |
| Portão TFT DE VOLTAÇÃO | VGL | - 11 | - 10 | -6 | V | Nota 2 |
| Tensão comum TFT | Vcom | 0 | 3.8 | 4.0 | V | Nota 1 |
| AVDD | Avdd | 9.0 | 12 | 12.5 | V | Nota 3 |
Diagrama do módulo de exibição TFT LCD de barra de 10,25 polegadas de grau industrial
RPonto de ensaio de viabilidade
| - Não, não. | Ponto de ensaio | Condição de ensaio | Notas |
| 1 | Armazenamento a alta temperatura | +70°C / 96H |
1O teste funcional está bem. Falta de segmento, segmento curto e pouco claro não exibido, exibição anormal e vazamento de cristal líquido não permitidos. 2Não baixes. Bolhas de temperatura, fecho final solto e queda, arco-íris em moldura.
|
| 2 | Armazenamento a baixa temperatura | -30°C / 96H | |
| 3 | High Tempe, em funcionamento | +70°C / 96H | |
| 4 | Temperamento baixo. | -30°C / 96H | |
| 5 | Armazenamento a alta temperatura/umidade | 60°C x 90%RH /96H | |
| 6 | Choque térmico e de frio | Estado estático, -20°C ((30min) ~70°C (30min),10 ciclos |

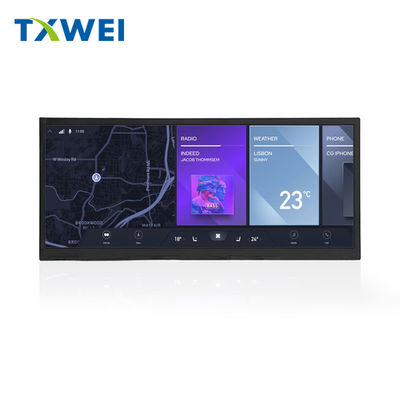

Imagem do produto do módulo de exibição LCD TFT BAR de 10,25 polegadas de grau industrial
A sequência de alimentação está relacionada com a velocidade de resposta do sistema
O ecrã para geralmente quando o dispositivo móvel entra no modo de espera ou no modo de baixa potência e o painel não fornece energia neste momento,Então a sequência de ligação ao deixar o modo de espera é bastante importanteO eDP regula claramente a sequência de alimentação, a fim de minimizar o tempo de reação do sistema após deixar o modo de espera.A especificação eDP define também o tempo permitido para cada etapa, e algumas marcas até definem um tempo mais curto do que a especificação para melhorar a capacidade de resposta do produto (por exemplo, depois de tocar no touchpad no modo de espera,a tela pode ser exibida imediatamente).
Vídeo
Vídeo
Vídeo
Vídeo
Vídeo
Vídeo
Vídeo
Vídeo
Vídeo
|
|
