3.5 polegadas TFT 320*480 ILI9488 40pin IPS LCD Display Module Com Interface RGB

TXW350141N0:3.5 "Módulo LCD TFT Introdução e utilização do produto

Visão geral do produto

O TXW350141N0 é um módulo LCD TFT de 3,5 polegadas produzido pela Shenzhen Tianxianwei Technology Co., Ltd.Adota uma resolução de 320RGB480 e tem excelentes efeitos de exibição e uma ampla gama de campos de aplicaçãoEste produto integra tecnologia TFT avançada e painel LCD IPS, proporcionando aos utilizadores uma experiência visual delicada e colorida.

No rápido desenvolvimento da automação industrial, eletrônica médica, casas inteligentes e outros campos,Os módulos de exibição e toque altamente confiáveis e de alto desempenho tornaram-se componentes-chave para as atualizações de dispositivosO módulo de exibição LCD padrão TXW350141N0 lançado pela Shenzhen Tianxianwei Technology Co., Ltd.está a tornar-se uma escolha ideal para soluções de exibição de qualidade industrial devido ao seu excelente desempenho de exibição, adaptabilidade ao ambiente estável e função de toque integrada.

Número de modelo:TXW350141N0
Tamanho:3.5 polegadas
Número de pixels:320*480
Direção de visualização:IPS
Interface de exibição:RGB 40 PIN
Display IC:ILI9488
Brilho: 500 nits
Área ativa:48.96*73.44 ((mm)
Tamanho do contorno:54.48*84.71*2.2mm
Temperatura de funcionamento: -20+70°
temperatura de armazenamento: -30+80°
Área de aplicação: Eletrodomésticos, ecrãs industriais de porta serial, ecrãs de impressora 3D, ecrãs de automóveis, instrumentos de ensaio, ecrãs médicos

FUNÇÃO DO PRODUTO

1Display de alta resolução

Resolução 320RGB480: fornece uma exibição de imagem clara e delicada, adequada para vários requisitos de exibição de alta precisão.

16Exibição de cores.7M: através da seleção de software, níveis de cores ricos podem ser alcançados para atender às diversas necessidades visuais.

2. Ampla perspectiva

Painel LCD IPS: fornece uma experiência de visualização completa, alcançando efeitos de exibição consistentes em qualquer ângulo.

3Sistema de iluminação de fundo

7 luz de fundo LED branca: brilho uniforme, até 500cd/m2 (valor típico), adequado para vários ambientes de iluminação.

Luz de fundo de longa duração: O LED tem uma vida útil de até 30000 horas (quando o brilho cai para 50% do brilho inicial), garantindo estabilidade a longo prazo durante o uso.

4Interfaces ricas

Interface RGB: transmissão de dados de alta velocidade, suporta exibição de alta taxa de atualização.

Função de toque (opcional): suporta toque resistivo ou capacitivo (dependendo do modelo específico) para melhorar a experiência de interação do utilizador.

5. Operação a alta temperatura

Faixa de temperatura de funcionamento:- Adequado para vários ambientes adversos de 20 °C a 70 °C.

Intervalo de temperatura de armazenamento:- 30 °C a 80 °C para garantir a estabilidade de armazenamento a longo prazo.

Utilização

一Conexão de hardware

Interface docking: Conectar a interface MIPI do módulo TXW350141N0 com a interface correspondente do controlador principal.

Conexão da fonte de alimentação: fornecer uma tensão de alimentação estável (VDDIO: 1,65-3,3 V, VDD: 2,5-3,3 V) para o módulo e conectá-lo à fonte de alimentação da luz de fundo.

Função táctil (se aplicável): conectar a interface do IC táctil para garantir que a função táctil é normal.

二Configuração do software

Instalação do condutor: instalar o programa de condutor correspondente de acordo com o manual de especificações e dados do IC do condutor (ILI9488) fornecido.

Configuração dos parâmetros de exibição: os parâmetros de exibição, como a resolução e o modo de cor, podem ser configurados através de software.

Configuração dos parâmetros de toque (se aplicável): Configurar os parâmetros do IC de toque, tais como sensibilidade ao toque, área de toque, etc.

三"Testes funcionais"

Teste de exibição: Após a ligação da configuração de hardware e software, realizar um teste de exibição para garantir que a imagem é exibida normalmente.

Ensaios tácteis (se aplicável): realizar ensaios de função táctil para garantir uma resposta táctil sensível e precisa.

Ensaios de adaptabilidade ao ambiente: realizar ensaios em diferentes ambientes de temperatura e umidade para garantir a estabilidade e a fiabilidade do módulo.

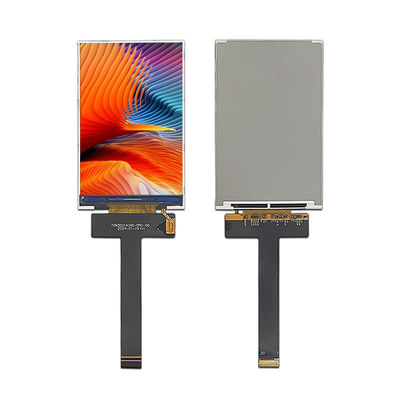

Fotografia do produto

O TXW350141N0 não é apenas um módulo de exibição de alto desempenho, mas também o "centro visual e interativo" para atualizar dispositivos inteligentes.O conceito de concepção que equilibra desempenho e fiabilidade fornece um sólido apoio técnico para a inovação de produtos em indústrias como saúde e electrónica de consumoSe precisar de saber mais pormenores técnicos ou solicitar amostras, entre em contacto com o Serviço de Atendimento ao Cliente.
