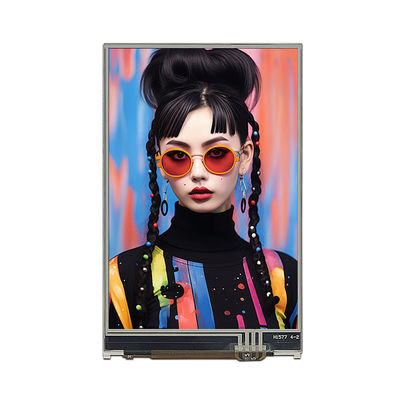

Modulo de tela tft de interface RGB 320*480

TXW350087C0-RTP Análise e Guia de Aplicação da Tecnologia de Ecrã de Display de 3,5 polegadas de grau industrial

Número de modelo:TXW350087C0-RTP
Tamanho:3.5 polegadas
Número de pixels:320*480
Direção de visualização: EWV
Interface de exibição:RGB 40 PIN
Display IC:ILI9488
Brilho: 350 nits
Área ativa:48.96*73.44 ((mm)
Tamanho do contorno:53.76*84.18*3.4 (mm)
Temperatura de funcionamento: -20+70°
temperatura de armazenamento: -30+80°
Tecnologia táctil: RTP
Área de aplicação: gravador de condução, ecrã de porta serial industrial, ecrã de impressora 3D, ecrã de automóvel, instrumento de detecção, ecrã médico, etc.

Visão geral do produto

O TXW350087C0-RTP é um módulo de exibição LCD TFT profissional de 3,5 polegadas projetado para ambientes adversos, como controle industrial, eletrônicos automotivos e equipamentos médicos.Equipado com a revolucionária tecnologia RTP de toque resistivo, melhora significativamente a capacidade anti-interferência e a vida útil, mantendo uma resposta ao toque de alta precisão.

Análise aprofundada dos parâmetros essenciais

1. Mostrar desempenho

Tamanho físico: 3,5 polegadas (diagonal), adequado para o layout de espaço do dispositivo compacto convencional

Resolução: 320 × 480 pixels, fornecendo 16,7 milhões de capacidades de exibição em cores

Área efetiva de exibição: 48,96 × 73,44 mm

Brilho: 350 nits superior à redundância de brilho de 25% dos ecrãs industriais convencionais

Intervalo de ângulo de visão: tecnologia EWV de grande ângulo de visão, ângulo de visão total de 178 ° sem exibição a cores

Configuração de arquitetura de hardware

Driver de exibição: usando chipset ILITEK ILI9488

Suporta profundidade de cores RGB de 24 bits

Construído em circuito de controle de retroiluminação PWM

Interface padrão: Interface industrial RGB 40PIN

Compatível com controladores de gama completa STM32/ARM

Suporta entrada de voltagem dupla de 5V/3,3V

Adaptabilidade ao ambiente

Intervalo de temperatura de funcionamento: -20 °C~+70 °C (cumprindo a norma do nível IV do veículo)

Intervalo de temperatura de armazenamento: -30 °C~+80 °C (de acordo com a norma militar GJB150)

Avanços tecnológicos

1Inovação na tecnologia óptica Adotando a tecnologia de exibição VA de terceira geração, a disposição vertical de moléculas de cristal líquido é utilizada para alcançar:5000Ratio de contraste nativo, 0,3 segundos de resposta rápida, eliminando o fenômeno de fantasma de movimento

2. Inovação da interface táctil,RTP (Resistive Touch Panel) Matrix de precisão: dureza da superfície atinge o nível de 7H, resistente a arranhões, suporta uso de luvas/operação com a mão molhada, erro de linearidade <1,5%,Vida útil> 5 milhões de cliques

3Optimização da engenharia estrutural

Implementação de projeto modular: espessura ultrafina de 3,4 mm (incluindo camada de toque), quadro frontal de nível de proteção IP65, estrutura de triplo blindagem EMI

Resumo das vantagens da selecção

• Este produto estabelece barreiras industriais através de um modelo de competitividade em cinco dimensões:
• Desempenho óptico: tecnologia 350nits+EWV garante visibilidade ao ar livre
• Arquitetura fiável: arranque a frio a -30 °C/função contínua a 70 °C
• Inovação interactiva: a tecnologia RTP ultrapassa as limitações dos tradicionais ecrãs resistivos
• Ecossistema compatível: Suporta estruturas convencionais como Qt/Embedded Wizard
• Apoio ao ciclo completo: prestação de serviços de parada única, desde o desenvolvimento de condutores até à certificação da FCC

A Tianxianwei foi fundada em 2014. A empresa possui uma oficina livre de poeira de classe 2000 equipada com equipamentos de produção totalmente automatizados e produção de alta qualidade

Fornecer soluções de aplicação de produtos de tamanho completo, apoiar a personalização de produtos de alto brilho e atender às necessidades de várias indústrias.Possuir múltiplos direitos de propriedade intelectual (incluindo marcas), patentes e direitos de autor de software) e obtenção de certificados de qualificação e licenças administrativas relevantes
