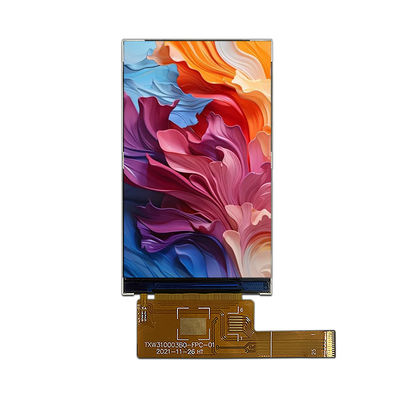

3.1 polegada 480 * 800 interface RGB ST7701S 54 pin pequeno módulo de exibição LCD

TXW310003B0 3,1 polegadas Industrial LCD Display Introdução do Produto

1, Desempenho do ecrã central

1.1Ecrã rígido IPS de alta definição

Usando um painel de resolução de 3,1 polegadas 480 × 800 (307PPI densidade de pixels) e tecnologia de grande ângulo de visão IPS, ele consegue:

Ângulo de visão total 178 °

2000Display de alto contraste

72% de cobertura da gama de cores NTSC

16.7 milhões de cores em exibição a cores

1.2Parâmetros ópticos de nível profissional

400 nits de brilho elevado (valor típico)

7001 projeto de transmissão

Tratamento de superfície de suporte anti-reflexo (opcional)

2"Desenho de fiabilidade industrial"

2.1Adaptação a ambientes adversos

Temperatura de funcionamento: -20 °C~+70 °C (suporta um valor máximo instantâneo de 85 °C)

Temperatura de armazenagem:- 30°C~+80°C

Tolerância à humidade: ambiente não condensante a 95% RH

Nível antivibração: aceleração 5G (10-500 Hz)

2.2Soluções de interface e driver

Equipado com circuito integrado de controlador de exibição ST7701S

Interface RGB de 24 bits (conector FPC de 54 pinos)

Suporta a atenuação PWM (faixa de frequência: 1K-50KHz)

Consumo típico de energia: 1,2 W @ todo o ecrã branco

3"Desenho estrutural preciso"

3.1Embalagens compactas

Área de exibição: 40,32 × 67,2 mm (diagonal 79 mm)

Dimensões totais: 43,48 × 74,72 × 1,74 mm

0.5 mm de borda estreita

Suporte à integração de ecrãs sensíveis ao toque capacitivos/resistivos

3.2Compatibilidade da instalação

Fornecer as posições dos furos de instalação da especificação M2

Capa de blindagem de metal personalizável

Instalação multidirecional montada para trás/lado de apoio

4"Escenários de aplicação típicos

4.1Campo de casa inteligente

Painel de toque do ar condicionado central

Exibição inteligente do estado do interruptor

Interface do sistema de controlo de acesso inteligente

4.2Cenários de controlo industrial

Terminal de controlo PLC

Display de leitura do instrumento

Equipamento de automação HMI

4.3Aplicação de equipamentos especiais

Dispositivos de gravação de condução para automóveis

Equipamento de monitorização médica

Terminal portátil externo

5Serviços de tecnologia com valor acrescentado

Fornecer fornecimento modular OpenFrame/LCM

Suporte ao desenvolvimento de firmware personalizado da interface do usuário

Solução opcional de melhoria da leitura da luz solar

Fornecer soluções de protecção EMC/ESD

Este módulo de exibição passou a certificação RoHS e CE, e vem com um kit de teste de exibição e documentação de desenvolvimento.Suporta integração rápida com plataformas incorporadas convencionais (STM32/ARM/Linux)O ciclo típico de produção é de 8 a 10 semanas e pode ser fornecido um plano de preços em fases de acordo com as necessidades do cliente.

Sugestões de processo personalizadas

• Análise dos requisitos: clarificar os requisitos específicos para baixo consumo de energia e desempenho de cores (como consumo de energia alvo, precisão de cores, etc.).
• Ajuste de parâmetros: otimize o brilho da luz de fundo, os parâmetros de cor e a taxa de atualização através do chip do driver e do design de hardware.
• Validação dos ensaios: utilizar ferramentas profissionais para testar o consumo de energia e o desempenho da cor para garantir a conformidade com os requisitos.
• Produção por lotes: Após a conclusão do projeto personalizado, a produção em massa e a entrega são realizadas.

desenho de projeto

desenho do produto

A Tianxianwei foi fundada em 2014. A empresa possui uma oficina livre de poeira de classe 2000 equipada com equipamentos de produção totalmente automatizados e produção de alta qualidade

Fornecer soluções de aplicação de produtos de tamanho completo, apoiar a personalização de produtos de alto brilho e atender às necessidades de várias indústrias.Possuir múltiplos direitos de propriedade intelectual (incluindo marcas), patentes e direitos de autor de software) e obtenção de certificados de qualificação e licenças administrativas relevantes
