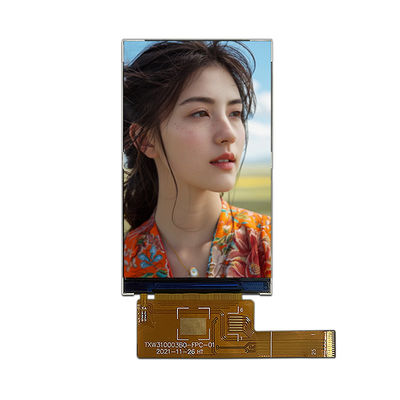

Interface RGB 3,1 polegadas módulo tft LCD 480 * RGB * 800 Resolução ST7701S Driver IC

Análise das vantagens do produto TXW310003B0

1Exibir vantagens de desempenho

• Alta resolução e representação de cores
• Resolução de 480 × RGB × 800, com suporte a 16,7M cores (configuradas através do software de driver IC), atendendo a imagem de alta definição e requisitos de cores delicados.
• O arranjo de pixels de faixa vertical RGB melhora a reprodução de cores e a nitidez da tela, adequado para exibir texto, gráficos e imagens dinâmicas.

Todos a ver

• Adotando o modo de exibição Normalmente Negro, com alto contraste e um ângulo de visão de todas as direções (para cima, para baixo, para esquerda, para direita), não há problema de colorido ou inversão de escala de cinzas.

Optimização de parâmetros ópticos

• Uniformidade do brilho ≥ 80%, garantindo um brilho constante em todas as áreas da tela e reduzindo a fadiga visual.
• O sistema de retroiluminação utiliza 6 luzes LED brancas com valores típicos de brilho personalizáveis (TBD), suportando uma exibição clara em ambientes de alto brilho.

2Vantagens da interface e da compatibilidade

Interface MIPI-DSI de alta velocidade

• Suporta interface MIPI de 2 canais (Modo de Alta Velocidade), alta velocidade de transmissão, compatível com plataformas de processadores convencionais (como ARM, Qualcomm, etc.), simplificando o design de hardware.
• Fornecer o modo de baixa potência para reduzir o consumo de energia e prolongar a vida útil da bateria do dispositivo em imagens estáticas.
• Função de controlo táctil integrada
• Interface I2C reservada (CTP_SDA/SCL) e sinal de interrupção (CTP_INT), que suporta a expansão de telas sensíveis ao toque capacitivas/resistivas para melhorar a experiência de interação homem-máquina.
• Fornecimento de alimentação por toque independente (2,8 V CTP_VCC) para evitar interferências no sinal.

3Confiabilidade e adaptabilidade ao ambiente

• Operação a altas temperaturas e ensaios rigorosos
• Intervalo de temperatura de trabalho:- 20 °C a 70 °C, temperatura de armazenamento:- 30 °C a 80 °C, adequado para eletrónica inteligente, ambiente industrial, médico e outros.
• Passou 50 testes de choque a quente e frio (-20 °C) ≈ ciclo de 60 °C e 96 horas de teste de alta temperatura e alta umidade (50 °C/90% RH) para garantir a estabilidade a longo prazo.

Projeto de vida útil do sistema de retroiluminação

• A vida útil dos LED é de 30000 horas (com diminuição de brilho de 50%), calculada com base em 8 horas de utilização diária, o que pode durar mais de 10 anos e reduzir os custos de manutenção.
• O projeto do circuito do condutor de retroiluminação é simples (6 LEDs em série), suporta controle de corrente constante e evita danos por sobrecorrência.

4"Baixo consumo de energia e conceção de poupança de energia"

Gestão eficiente da energia

• Corrente de trabalho ≤ 50 mA, consumo de energia no modo de repouso ≤ 150 μA, adequado para dispositivos a bateria (como terminais portáteis e dispositivos IoT).
• Suporta entradas de voltagem larga de VCC (2,6 a 3,6 V) e IOVCC (1,6 a 3,3 V), compatíveis com várias soluções de alimentação.
• Conformidade ambiental
• Compatíveis com as normas RoHS, os materiais e processos são livres de chumbo, satisfazendo os requisitos ambientais para exportação para os mercados europeu e americano.

5Vantagens do projecto e da integração

Projeto modular compacto

• O tamanho do módulo é de 43,48 × 74,72 × 1,74 mm, com uma espessura de apenas 1,74 mm, adequado para dispositivos incorporados com espaço limitado

Cenários de aplicação

1. Equipamento industrial: Interface homem-máquina (HMI), painel de controlo
2. Eletrónica de consumo: dispositivos portáteis, monitores domésticos inteligentes
3. Equipamento médico: pequeno módulo de exibição de instrumentos

resumir

O TXW310003B0 tornou-se a solução de exibição preferida para eletrônicos inteligentes, industriais, de consumo, médicos e outros campos devido à sua exibição de alta resolução, experiência de visualização completa,Confiabilidade em altas temperaturas, design de baixo consumo e características modulares e de fácil integração. Através de testes rigorosos de fiabilidade e certificação ambiental, equilibra o desempenho e a estabilidade a longo prazo,ajudar os clientes a desembarcar rapidamente os seus produtos e reduzir os custos de manutenção.

desenho de projeto

desenho do produto
