Módulo de exibição LCD TFT MCU personalizado 240 * 320 2.4 polegadas ST7789V Painel de exibição

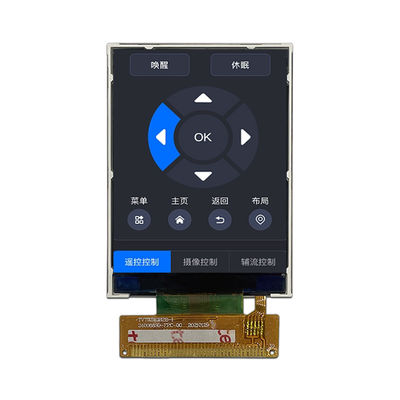

Nome do produto: TXW240088S0 Módulo LCD TFT de 2,4 polegadas

Resumo do produto:

TXW240088S0 é um módulo TFT LCD de 2,4 polegadas projetado e produzido pela Shenzhen Tianxianwei Technology Co., Ltd.Este módulo é adequado para vários dispositivos eletrónicos e cenários de aplicação devido à sua alta resolução, renderização de cores ricas e excelente desempenho de exibição.

Características do produto:

Especificações do ecrã: 240xRGBx320 pixels, proporcionando uma visualização clara de imagem e texto.

O driver IC: ST7789V2-G4-A da Sitronix é utilizado para garantir um desempenho e uma compatibilidade estáveis.

Seleção de cores: Suporta cores 65K/262K, software ajustável para atender a diferentes requisitos de cores.

Tipo de luz de fundo: luz de fundo LED branca, proporcionando um brilho e uma cor uniformes.

Tipo de interface: interface MCU de 16 bits, conveniente para ligação e transmissão de dados com microcontroladores.

Adaptabilidade ao ambiente: a faixa de temperatura de trabalho é de -20 °C a +70 °C e a faixa de temperatura de armazenamento é de -30 °C a +80 °C, adequada para várias condições ambientais.

Requisitos ambientais: conformidade com as normas RoHS, materiais e processamento sem chumbo, proteção do ambiente.

Especificações técnicas:

Tipo de ecrã: LCD TFT a cores

Disposição de pixels: Disposição de listras RGB

Espaçamento entre pixels: 0,153 (H) x 0,153 (V) milímetros

Área de actividade: 36,72 (H) x 48,96 (V) milímetros

Perspectiva: Todas as O'Clock

Tamanho do módulo: 42,72 (W) x 58,50 (H) x 2,15 (T) milímetros

Sistema de luz de fundo: 4 LEDs brancos, tensão para a frente de 2,8V a 3,2V, corrente para a frente de 80mA

Brilho: 550 cd/m2 (valor típico)

Uniformidade: 80% (valor mínimo)

Temperatura de funcionamento:- 20 °C a + 70 °C

Temperatura de armazenagem:- 30 °C a + 80 °C

Humidade: 90% RH

Aplicações versáteis: seja equipamento fotográfico, controles remotos, interruptores inteligentes, câmeras digitais, efeitos musicais, gravadores de condução, etc.,TXW200078B0 pode adaptar-se perfeitamente e mostrar o seu desempenho excepcional.

Descrição da função do módulo

O módulo contém múltiplos pinos para a implementação de diferentes funções, incluindo, entre outros:

GND: Power Ground

CS: Pin de entrada de sinal de seleção de chips

RS: Dados de exibição/pin de seleção de comando

WR: MCU interface paralela habilitar gravação

RD: Leia os dados sobre a margem ascendente

DB0-DB15: Bus de dados de interface paralela MCU

RESET: Reset terminal de entrada de sinal, nível baixo válido

IOVCC: Fornecimento de energia de entrada/saída

VCC: fonte de alimentação, de 2,5 V a 3,3 V

LEDK1-LEDK4: Fornecimento de energia para o terminal de entrada do cátodo de luz de fundo

LEDA: fonte de alimentação de entrada do ânodo de luz de fundo

Características elétricas: Dispõe de uma gama de tensões de alimentação estável, com tensões de alimentação I/O variando de 1,65 V a 3,3 V e tensões de alimentação CC/DC variando de 2,5 V a 3,3 V,assegurar o funcionamento estável do módulo em diferentes condições de alimentação.

Confiabilidade e duração: Os LEDs têm uma longa vida útil de até 30000 horas, o que significa ciclos de manutenção mais longos e custos de substituição mais baixos.

Apoio técnico e serviços: Shenzhen Tianxianwei Technology Co., Ltd. fornece suporte técnico profissional e serviço ao cliente para garantir que os clientes possam receber assistência atempada durante o uso.

Serviços personalizados: com base nas necessidades do cliente, podem ser fornecidas soluções personalizadas, incluindo dimensões, interfaces e outras características, para atender aos requisitos específicos da aplicação.

A Shenzhen Tianxianwei Technology Co., Ltd. está empenhada em fornecer soluções de exibição de alta qualidade.é a escolha ideal para as necessidades de exibição de produtos eletrónicosPara mais informações sobre o produto ou apoio técnico, contacte o nosso representante de vendas.
