10Módulo LCD TFT de 1 polegada 1024*600 Interface RGB Todos os ângulos de visualização Ips Touch Screen

produtos

10Módulo LCD TFT de 1 polegada 1024*600 Interface RGB Todos os ângulos de visualização Ips Touch Screen

MOQ:	negotiate
preço:	negotiate
Embalagem padrão:	cardboard
Período de entrega:	16
Método do pagamento:	L/C TT D/P
Capacidade de abastecimento:	10000pcs

Informações detalhadas

Descrição do produto

Informações detalhadas

Place of Origin

Guangdong,China

Marca

TXWEI

Certificação

CE ROHS FCC

Model Number

TXW100076B0-XL

Toque IC:

GT9271

Tecnologia táctil:

Direção de visualização:

temperatura de armazenamento:

-30+80°C

tamanho:

10.1 polegada

Número de pixels:

1024*600

Área ativa:

222.72*125.28 ((mm)

Destacar:

Módulo de TFT LCD da relação do RGB

Módulo LCD TFT 1024*600

Módulo de TFT LCD de 10

Descrição do produto

10.1 polegadas PCAP TFT Display Industrial Grade LVDS 1024x600 pixels com capacitive touch screen Introdução ao produto

O monitor Tianxianwei TXW100076B0-XL PCAP TFT é uma tela IPS de 10,1 polegadas com uma resolução de 1024x600 pixels.

O TXW100076B0-XL adota um design capacitivo de tela sensível ao toque, com opções de toque único e multi-toque disponíveis.Se quiser aumentar o brilho, por favor contacte-nos para mais suporte técnico.

O TFT touch LCD display TXW100076B0-XL é amplamente utilizado em máquinas agrícolas, tela de controle central de instrumentos, display de navegação de caminhões, display de equipamentos industriais,Display de instrumentos médicos, etc.

Produto:	10Display TFT PCAP de 0,1 polegadas
Resolução:	1024 RGB X 600
Luminância superficial:	700 Cd/m2 (nits)
Interface:	Interface 8 bits-RGB
Direção de visualização:	IPS, ângulo de visão total (85/85/85/85)
Número do pin:	50 pinos
Esboço Dim.:	252 vezes 150 vezes 6.5(mm)
Área ativa:	222.72 vezes 125.28(mm)
Tratamento de superfície do LCD:	Revestimento duro ((3H)
Cor de exibição:	16.7 M
Relação NTSC:	50%
Ecrã táctil:	Painel de toque capacitivo (CTP)
Interface do ecrã táctil:	IIC
IC de toque:	GT9271
Temperatura de funcionamento:	-20°C a +70°C
Temperatura de armazenamento:	-30°C a +80°C
Conformidade:	Compatível com o CE FCC e RoHS
Certificado:	ISO 9001:2015 / ISO 14001:2015

Desenho do produto

10Módulo LCD TFT de 1 polegada 1024*600 Interface RGB Todos os ângulos de visualização Ips Touch Screen 0

10Módulo LCD TFT de 1 polegada 1024*600 Interface RGB Todos os ângulos de visualização Ips Touch Screen 1

Descrição da função do módulo

Número do PIN.	Símbolo	MDLDescrição	Observações
1	LEDA	FUNDAÇÃO DE PODER+ PARA O ANODO DA LUZ DE LAÇO
2	LEDA	FUNDAÇÃO DE PODER+ PARA O ANODO DA LUZ DE LAÇO
3	LEDK	Fonte de alimentação - PARA LAIMINAÇÃOCatodo
4	LEDK	Fonte de alimentação - PARA LAIMINAÇÃOCatodo
5	GND	Terra de potência
6	VCOM	Voltagem comum
7	DVDD	Potência para circuito digital3.3V
8	Modo	Selecionar o modo DE/SYNC.
9	DE	sinal de ativação de dados no modo I/F RGB 1
10	VS	Sincronização vertical de sinal em RGB I/F
11	HS	Sincronização horizontal.
12	B7	Dados azuis
13	B6	Dados azuis
14	B5	Dados azuis
15	B4	Dados azuis
16	B3	Dados azuis
17	B2	Dados azuis
18	B1	Dados azuis
19	B0	Dados azuis
20	G7	Dados verdes
21	G6	Dados verdes
22	G5	Dados verdes
23	G4	Dados verdes
24	G3	Dados verdes
25	G2	Dados verdes
26	G1	Dados verdes
27	G0	Dados verdes
28	R7	Dados em vermelho
29	R6	Dados em vermelho
30	R5	Dados em vermelho
31	R4	Dados em vermelho
32	R3	Dados em vermelho
33	R2	Dados em vermelho
34	R1	Dados em vermelho
35	R0	Dados em vermelho
36	GND	Terra de potência
37	DCLK	sinal de relógio de pixels em RGB I/F
38	GND	Terra de potência
39	SHLR	Fonte de saída de deslocamento direção horizontal selecionar: ?? H??: S[1]->S[2]->...->S[1920] (Default) S[1920]->S[1919]->...->S[1]
40	UPDN	Selecionar a direção vertical do deslocamento de saída da porta: H: Escanear de cima para baixo ¢ L ¢: Escanear de baixo para cima
41	VGH	Portão ON Voltage
42	VGL	Portão DE VOLTAÇÃO
43	AVDD	Potência para circuito analógico
44	Reinicialização	Reserva global
45	NC	Não há ligação.
46	VCOM	Voltagem comum
47	DITHB	Função de diteração Função de diteração DITHER = H:Ativar função de diteração interna DITHER = L:Desativar a função de dithering interno
48	GND	Terra de potência
48	NC	Não há ligação.
50	NC	Não há ligação.

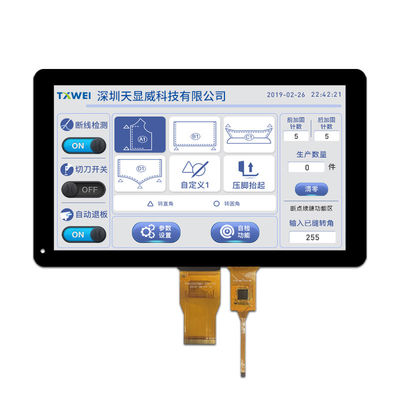

Imagem do produto
