10.1 polegada painel de tela TFT toque capacitivo 1024 * 600 Resolução 700nits Interface RGB

produtos

10.1 polegada painel de tela TFT toque capacitivo 1024 * 600 Resolução 700nits Interface RGB

MOQ:	negotiate
preço:	negotiate
Embalagem padrão:	cardboard
Período de entrega:	16
Método do pagamento:	L/C TT D/P
Capacidade de abastecimento:	10000pcs

Informações detalhadas

Descrição do produto

Informações detalhadas

Place of Origin

Guangdong,China

Marca

TXWEI

Certificação

CE ROHS FCC

Model Number

TXW100076B0-XL

Direção de visualização:

Interface de toque:

IC do condutor LCM:

H2O (H2O)

temperatura de funcionamento:

-20+70°C

Área ativa:

222.72*125.28 ((mm)

Interface LCM:

BOCADO DO RGB 24

Elemento de acionamento:

Matriz ativa TFT

Destacar:

1024*600 painel de ecrã TFT

10Painel de ecrã TFT de 1 polegada

Painel de ecrã TFT de 700 nits

Descrição do produto

Display TFT RGB 1024x600 com PCAP Descrição

O TXW100076B0-XL é um módulo TFT-LCD de 1024 x 600 IPS de alto brilho com uma interface RGB de 10,1 polegadas com uma tela sensível ao toque capacitiva projetada (PCAP).Este módulo TFT adota a tecnologia IPS e tem as vantagens de um grande ângulo de visão: 85/direita: 85/acima: 85/abaixo: 85 graus (típico) e alto brilho de 700 nits (valor típico).

Produto:	10LCD TFT de 0,1 polegadas	Resolução:	1024x600 pontos
Ecrã táctil:	Com a CTP	Dimensão do vidro da tampa:	Personalizável
Dimensão de contorno:	2521506,5 mm	Direção de visualização:	Todos os ângulos de visão (85/85/85/85)
Interface:	RGB	Número do pin:	50 pinos
Conexão:	Empilhadeira	Luminância superficial:	700 Cd/m2 (nits)
Duração de vida do LED:	30000 horas	Conformidade:	Compatível com o CE FCC e RoHS

Display TFT RGB 1024x600 com PCAP Desenho

10.1 polegada painel de tela TFT toque capacitivo 1024 * 600 Resolução 700nits Interface RGB 0

10.1 polegada painel de tela TFT toque capacitivo 1024 * 600 Resolução 700nits Interface RGB 1

ABsoluçãoMAxiomRatingir

Características	Símbolo	Minha.	Max. - O quê?	Unidade
Temperatura de funcionamento da LCM	T_OPR	- 20	+ 70	°C
Temperatura de armazenamento da LCM	T_GST	- Trinta	+ 80	°C
TP Temperatura de funcionamento e umidade (20% ~ 90%RH)	T_OPR	- 20	+ 70	°C
TP SStemperatura e umidade de armazenamento (20% ~ 90%RH)	T_GST	- Trinta	+ 80	°C
Humidade	RH	- Não.	90	%

TFT DCCCaracterísticas

Características	Símbolo	Minha.	Tipo.	Max. - O quê?	Unidade	Notas
Taxa TFT OperationFrame	Hz	- Não.	60	- Não.	Hz
Voltagem de alimentação para (DC/DC)	VDD	3.0	3.3	3.3	V
Portão TFT ON Voltage	VGH	16.5	17	17.5	V	Nota 2
Portão TFT DE VOLTAÇÃO	VGL	- Sete.5	- 7	- Seis.5	V	Nota 2
Tensão comum TFT	Vcom	3.0	3.3	4.7	V	Nota 1
AVDD	Avdd	- Não.	9.6	- Não.	V	Nota 3

Nota 1: O valor VCOM deve ser ajustado em função de diferentes condições para otimizar o valor de Flicker.
Nota 2: VGH e VGL são as tensões de funcionamento da porta TFT.
Nota 3: Ajuste o contraste, faça a cor maior e mais escura, e faça a cor menor e mais clara.

Descrição da função do módulo

Número do PIN.	Símbolo	Descrição do LCM	Observações
1	LEDA	FUNDAÇÃO DE PODER+ PARA O ANODO DA LUZ DE LAÇO
2	LEDA	FUNDAÇÃO DE PODER+ PARA O ANODO DA LUZ DE LAÇO
3	LEDK	Fonte de alimentação - PARA CATÓDO DE LUMIRA de fundo
4	LEDK	Fonte de alimentação - PARA CATÓDO DE LUMIRA de fundo
5	GND	Terra de potência
6	VCOM	Voltagem comum
7	DVDD	Potência para circuito digital 3.3V
8	Modo	Selecionar o modo DE/SYNC.
9	DE	sinal de ativação de dados no modo I/F RGB 1
10	VS	Sincronização vertical de sinal em RGB I/F
11	HS	Sincronização horizontal.
12	B7	Dados azuis
13	B6	Dados azuis
14	B5	Dados azuis
15	B4	Dados azuis
16	B3	Dados azuis
17	B2	Dados azuis
18	B1	Dados azuis
19	B0	Dados azuis
20	G7	Dados verdes
21	G6	Dados verdes
22	G5	Dados verdes
23	G4	Dados verdes
24	G3	Dados verdes
25	G2	Dados verdes
26	G1	Dados verdes
27	G0	Dados verdes
28	R7	Dados em vermelho
29	R6	Dados em vermelho
30	R5	Dados em vermelho
31	R4	Dados em vermelho
32	R3	Dados em vermelho
33	R2	Dados em vermelho
34	R1	Dados em vermelho
35	R0	Dados em vermelho
36	GND	Terra de potência
37	DCLK	sinal de relógio de pixels em RGB I/F
38	GND	Terra de potência
39	SHLR	Fonte de saída de deslocamento direção horizontal selecionar: ?? H??: S[1]->S[2]->...->S[1920] (Default) S[1920]->S[1919]->...->S[1]
40	UPDN	Selecionar a direção vertical do deslocamento de saída da porta: H: Escanear de cima para baixo ¢ L ¢: Escanear de baixo para cima
41	VGH	Portão ON Voltage
42	VGL	Portão DE VOLTAÇÃO
43	AVDD	Potência para circuito analógico
44	Reinicialização	Reserva global
45	NC	Não há ligação.
46	VCOM	Voltagem comum
47	DITHB	Função de diteração Função de diteração DITHER = H:Ativar função de diteração interna DITHER = L:Desativar a função de dithering interno
48	GND	Terra de potência
49	NC	Não há ligação.
50	NC	Não há ligação.

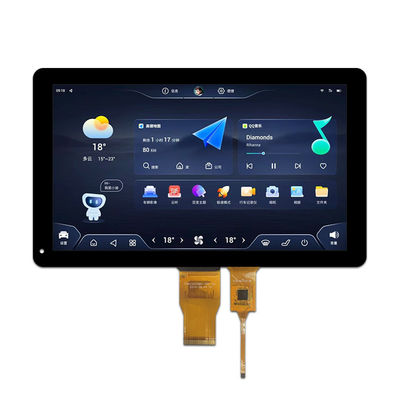

Imagem do produto
