24 pinos 3,5 "TFT LCD Display 480 * 800 HVGA Com ST7701SN Driver IC MIPI Interface

produtos

24 pinos 3,5 "TFT LCD Display 480 * 800 HVGA Com ST7701SN Driver IC MIPI Interface

MOQ:	negotiate
preço:	negotiate
Embalagem padrão:	cardboard
Período de entrega:	16
Método do pagamento:	L/C TT D/P
Capacidade de abastecimento:	10000pcs

Informações detalhadas

Descrição do produto

Informações detalhadas

Place of Origin

Guangdong,China

Marca

TXWEI

Certificação

CE ROHS FCC

Model Number

TXW350116B0

PASSO DO PIXEL (W*H):

0.0945

Número de pixels:

480*800

IC do condutor LCM:

ST7701SN

Graus de lumens:

350cd/m2

Voltagem do backlight:

19.6-22.4V

temperatura de armazenamento:

-30+80°C

Tamanho:

3.5 polegadas

temperatura de funcionamento:

-20+70°C

Destacar:

Display LCD TFT ST7701SN

3Display LCD TFT

Display LCD TFT de 24 pinos

Descrição do produto

MIPI3.5 polegadas LCD TFT, 3,5 "480*800Descrição do ecrã LCD HVGA

O Tianxianwei TXW350116B0 é um módulo LCD TFT com uma diagonal de 3,5 polegadas e uma resolução HVGA de 480 * 800 pixels.

Detalhes rápidos do produto:
1. Dimensão LCD: 3,5 ̊ TFT
2Resolução:480*800
3Ângulo de visão: 12 horas.
4- Dimensão do contorno:51.32*86.61*3.5mm
5Conductor IC:ST7701SN
6Tipo de interface:MIPI 2 LANE
7Painel táctil: com ou sem Painel táctil resistivo opcional
8. Temperatura: -20°C a +70°C; Tst -30°C a +80°C

Características do produto:

O TXW350116B0 é um ecrã LCD TFT full-color de tamanho diagonal de 3,5 polegadas, 480 * 3RGB (H) X800 (V).

Este módulo suporta a interface MIPI 2 LANE. O tamanho do módulo do modelo TXW350116B0 é 51,32 * 86,61 * 3,5 mm, com uma área efetiva de 45,36 * 75,6 mm;

Os controladores TXW350116B0 e ST7701SN estão integrados no módulo, com uma faixa de tensão de alimentação lógica de 19,6V a 22,4V.

Pode operar numa faixa de temperatura de -20 °C a +70 °C; a sua faixa de temperatura de armazenamento é de -30 °C a +80 °C.

TXW350116B0 é um módulo LCD de modo vertical com um brilho de 350cd/m2.

Este módulo LCD TFT de 3,5 polegadas é adequado para olhos robóticos inteligentes, dispositivos de PDA portáteis, monitores de controle de acesso e segurança, monitores de interruptores inteligentes, monitores de equipamentos médicos,Displays de aparelhos domésticos, exposições de equipamentos industriais, etc.

Produto:	3Ecrã LCD TFT de 0,5 polegadas	Ecrã táctil:	Com ou sem painel táctil resistivo
Resolução:	480*800 pontos	Direção de visualização:	12:00
Interface:	MIPI 2 LANE	Número do pin:	24 pinos
Conexão:	Enxaguante (customizável)	Luminância superficial:	350cd/m2 (nits)
Duração de vida do LED:	30000 horas	Conformidade:	CE&FCC & RoHS Conforme

3.5 polegadas LCD TFT, 3,5 "480*800 Desenho do ecrã LCD HVGA

24 pinos 3,5 "TFT LCD Display 480 * 800 HVGA Com ST7701SN Driver IC MIPI Interface 0

24 pinos 3,5 "TFT LCD Display 480 * 800 HVGA Com ST7701SN Driver IC MIPI Interface 1

Descrição da função do módulo

Número do PIN.	Símbolo	Descrição
1	VDD ((2,8V)	Fonte de alimentação analógica (VCI):2.5V a 3.3V
2	CICV(1.8V)	Fonte de alimentação analógica (VCI):1.65 V a 3,3 V
3	NC	Não há ligação.
4	Reinicialização(1.8V)	Reinicie o terminal de entrada de sinal.
5	TE	O pin de saída de efeito de rasgo é usado para sincronizar a escrita do quadro da MCU,
6	NC	Não há ligação.
7	LEDK	Fornecimento de energia para o terminal de entrada do cátodo de retroiluminação.
8	LEDA	Fornecimento de energia para o terminal de entrada do ânodo de retroiluminação.
9	GND	Terra de potência
10	D0N	Pins de entrada/saída do sinal diferencial de dados da interface de alta velocidade
11	D0P	Pins de entrada/saída do sinal diferencial de dados da interface de alta velocidade
12	GND	Terra de potência
13	CLKN	Pins de entrada do sinal diferencial do relógio de interface de alta velocidade
14	CLKP	Pins de entrada do sinal diferencial do relógio de interface de alta velocidade
15	GND	Terra de potência
16	D1N	Pins de entrada/saída do sinal diferencial de dados da interface de alta velocidade
17	D1P	Pins de entrada/saída do sinal diferencial de dados da interface de alta velocidade
18	GND	Terra de potência
19	NC	Não há ligação.
20	NC	Não há ligação.
21	GND	Terra de potência
22	NC	Não há ligação.
23	NC	Não há ligação.
24	GND	Terra de potência

Características ópticas

24 pinos 3,5 "TFT LCD Display 480 * 800 HVGA Com ST7701SN Driver IC MIPI Interface 2

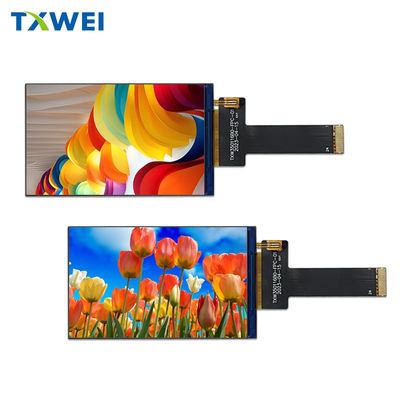

3.5 polegadas LCD TFT, 3,5 "480*800 HVGA LCD Display Imagem do Produto Real

Palavra-chave de pesquisa: tft 3.5, LCD de 3,5 polegadas, LCD de 3,5 polegadas, LCD de 3,5 polegadas, LCD de 3.5, 3,5 "tft display, 3,5" tft display, 3,5 "tft display, tft display 3.5, TFT display 3,5", tela TFT 3,5 polegadas, tela TFT 3,5", tela TFT 3,5 polegadas, tela TFT 3.5, tela TFT de 3,5 polegadas, tela TFT de 3,5", ILI9488,MIPI3.5 polegadas,MIPI3.5 polegadas TFT,MIPI3Ecrã de 0,5 polegada, LCD de 3,5 retratos, TFT de 3,5 retratos, TFT de 3,5 retratos
