3.0 polegadas IPS Todos os ângulos de visão TFT LCD Display Module 360 * 640 Resolução 40 Pin MIPI Interface RGB

produtos

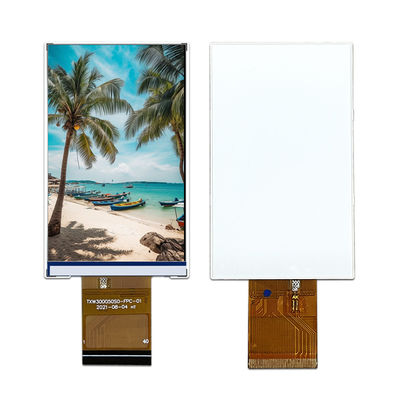

3.0 polegadas IPS Todos os ângulos de visão TFT LCD Display Module 360 * 640 Resolução 40 Pin MIPI Interface RGB

MOQ:	negotiate
preço:	negotiate
Embalagem padrão:	cardboard
Período de entrega:	16
Método do pagamento:	L/C TT D/P
Capacidade de abastecimento:	10000pcs

Informações detalhadas

Descrição do produto

Informações detalhadas

Place of Origin

Guangdong,China

Marca

TXWEI

Certificação

CE ROHS FCC

Model Number

TXW300050S0

Voltagem do backlight:

IC do condutor LCM:

ST7701S/GC9503V

Direção de visualização:

A todas as horas

Luz de fundo atual:

20 mA

temperatura de funcionamento:

-20+70°C

Esquema mecânicoTamanho (W*H*T):

42.64*74.52*2.15

Elemento de acionamento:

Matriz ativa TFT

Destacar:

3Módulo de exibição LCD TFT de 0

0 polegadas

Módulo de exibição LCD TFT de 40 pinos

Descrição do produto

China Factory 3,0" QVGA LCD TFT DisplayST7701S/GC9503V 360*640Ecrã

3.0" polegadas QVGAT7701S/GC9503VTFT LCD

O Tianxianwei TXW300050S0 é um ecrã LCD TFT tipo TN de 3 polegadas com uma resolução de QVGA 360 * 640 pixels.

Produto:	3Ecrã TFT de 0,0 polegadas	Resolução:	360*640
Ecrã táctil:	Sem ecrã táctil (opcional)	Dimensão do vidro da tampa:	Para ser personalizado
Direção de visualização:	12:00	IC do condutor:	RGB 16/MPI
Corrente da luz de fundo:	36.72 x 65.28	Conexão:	Enxaguante (customizável)
Número do pin:	40 pinos	Luminância superficial:	350 Cd/m2 (nits)
Duração de vida do LED:	30000 horas	Conformidade:	CE&FCC & RoHS Conforme

3.0" TFT LCD Display Desenho

3.0 polegadas IPS Todos os ângulos de visão TFT LCD Display Module 360 * 640 Resolução 40 Pin MIPI Interface RGB 0

3.0 polegadas IPS Todos os ângulos de visão TFT LCD Display Module 360 * 640 Resolução 40 Pin MIPI Interface RGB 1

ABsoluçãoMAxiomRatingir

Características	Símbolo	Minha.	Max. - O quê?	Unidade
Temperatura de funcionamento da LCM	T_OPR	- 10	+60	°C
Temperatura de armazenamento da LCM	T_GST	- 20	+ 70	°C
Humidade	RH	- Não.	90	%

Descrição da função do módulo

Número do PIN.	Símbolo	MDLFuncional
1	LEDA	Fornecimento de energia para o terminal de entrada do ânodo de retroiluminação.
2	LEDK	Fornecimento de energia para o terminal de entrada do cátodo de retroiluminação.
3	VCC 3.3V	Fornecimento de energia para LCD.
4	GND	Terra de potência
5	D0N	Polaridade negativa dos dados diferenciais de baixa tensão 0 sinal
6	D0P	Polaridade positiva dos dados diferenciais de baixa tensão 0 sinal
7	GND	Terra de potência
8	CLKN	Polaridade negativa do sinal de relógio diferencial de baixa tensão
9	CLKP	Polaridade positiva do sinal de relógio diferencial de baixa tensão
10	GND	Terra de potência
11	D1N	Polaridade negativa dos dados de diferencial de baixa tensão1sinal
12	D1P	Polaridade positiva dos dados diferenciais de baixa tensão1sinal
13	GND	Terra de potência
14	VSYNC	Sinal de entrada de sincronização vertical (Frame) para a operação da interface RGB.
15	HSYNC	Sinal de entrada de sincronização horizontal (linear) para a operação da interface RGB.
16	DOTCLK	sinal de relógio de pontos para a operação da interface RGB.
17	DE	Ativar o sinal de dados para a operação da interface RGB.
18	R0	Dados em vermelho
19	R1	Dados em vermelho
20	R2	Dados em vermelho
21	R3	Dados em vermelho
22	R4	Dados em vermelho
23	G0	Dados verdes
24	G1	Dados verdes
25	G2	Dados verdes
26	G3	Dados verdes
27	G4	Dados verdes
28	G5	Dados verdes
29	B0	Dados azuis
30	B1	Dados azuis
31	B2	Dados azuis
32	B3	Dados azuis
33	B4	Dados azuis
34	Reinicialização	Reinicie o terminal de entrada de sinal.
35	CS	Pin de sinal de selecção de chips.
36	SCL	Sinal de relógio em série.
37	SDA	Pin de entrada/saída de dados em série.
38	GND	Terra de potência
39	VCC 3.3V	Fornecimento de energia para LCD.
40	VCC 3.3V	Fornecimento de energia para LCD.

3.0" TFT LCD Display Desenho Demonstração de Produto Real
