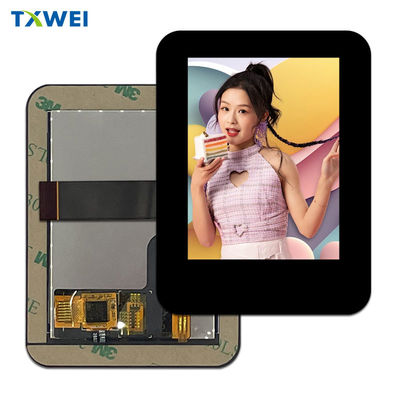

Sobre este item SFTO280PY-7200ACT 2,8 polegadas capacitivo touchscreen módulo TFT
O ecrã IPS TFT de 2,8 polegadas é um dispositivo que integra tecnologias avançadas de exibição e toque.A seguir está uma introdução detalhada do produto TXW280115B0-MT:
Informações sobre o produto
- Tamanho da tela: 2,8 polegadas.
- Resolução:480*640pixel
- Tecnologia de exibição: tecnologia IPS (In Plane Switching), que proporciona um grande ângulo de visão e precisão de cores
- Brilho: 400 nits, adequado para visualização em várias condições de iluminação
- Tecnologia de ecrã táctil: capacitivo, com elevada sensibilidade e controlo táctil preciso
- Interface: Display TFT com suporte a interfaces SPI (Serial Peripheral Interface) e touchscreen com suporte a interfaces I2C (Inter Integrated Circuit) para fácil ligação a microcontroladores ou outros processadores
- Ligação óptica: uso de adesivo óptico para ligar a tela sensível ao toque e a tela de exibição, melhorando a precisão do toque e o efeito de exibição
-Multi-touch: geralmente suporta a função multi-touch, permitindo que vários dedos operem simultaneamente
- Durabilidade: As telas sensíveis ao toque capacitivas são mais duráveis do que as telas sensíveis ao toque resistentes e são menos suscetíveis a danos físicos
Cenários de aplicação
- Painel de controlo industrial: Utilizado para a exibição e controlo de equipamento industrial
- Equipamento médico: exibir informações importantes sobre o equipamento médico
- Produtos eletrónicos de consumo: dispositivos domésticos inteligentes, consolas de jogos portáteis, etc.
-No ecrã do automóvel: utilizado para o painel de instrumentos ou sistema de infotainment do veículo
- Sistemas de informação empresarial: máquinas POS, terminais de autoatendimento, etc.
Vantagens do produto
-Alto brilho: 400 nits de brilho garantem uma exibição clara em várias condições de iluminação
- Alto contraste: a tecnologia IPS proporciona melhor contraste e desempenho de cores
-Multi-touch: a tela sensível ao toque capacitiva suporta multi-touch, proporcionando uma experiência interativa mais suave
- Ligação óptica: melhora o efeito de exibição e a precisão do toque.
Em resumo, o ecrã capacitivo de 2,8 polegadas IPS TFT com toque óptico combina alto brilho, alto contraste e recursos multi-toque,tornando-o adequado para vários cenários de aplicação e proporcionando uma excelente experiência de interação do utilizador.
Características
| Ponto | Especificações | Unidade |
| Tamanho da tela | 2.8 polegadas | Diagonal |
| Número de pixels |
480*3RGB ((H) X640 ((V) |
Pixeis |
| Área de exibição | 43.20 ((H) x57.60 ((V) | mm |
| Pitch de pixels | 0.180 ((H) x0.180 ((V) | mm |
| Dimensão de contorno |
46.9*66.5*2.35 |
mm |
| Disposição de pixels | Faixa Vertical RGB | - O quê? |
| Modo de exibição | Normalmente preto. | - O quê? |
| Direção de visão | Todos | - O quê? |
| Mostrar cor | 262K | - O quê? |
| Luminância ((cd/m2) | 400 | nit |
|
Touch Driver IC |
GT911 |
- O quê? |
| Interface |
MIPI |
|
| Iluminação de fundo | Tipo de luz lateral LED | - O quê? |
| IC de unidade |
ST7701S |
|
| Temperatura de operação | -20 ~ 70 | °C |
| Temperatura de armazenamento | -30~80 | °C |
| Ecrã táctil | Ecrã sensível ao toque | |
| Interface do touchscreen | I2C | |
| Montagem de TFT+CTP | Ligação óptica |
Desenho de contorno
ABsoluçãoMAxiomRatingir
| Características | Símbolo | Minha. | Max. - O quê? | Unidade |
| Temperatura de funcionamento da LCM | TOPR | - 20 | + 70 | °C |
| Temperatura de armazenamento da LCM | TGST | - Trinta | + 80 | °C |
| TP Temperatura de funcionamento e umidade (20% ~ 90%RH) | TOPR | - 20 | + 70 | °C |
| TP SStemperatura e umidade de armazenamento (20% ~ 90%RH) | TGST | - Trinta | + 80 | °C |
| Humidade | RH | - | 90 | % |
Descrição da função do módulo
| Número do PIN. | Símbolo | Funcional |
| 1 | GND | Terra de potência |
| 2 | D0N | Polaridade negativa dos dados diferenciais de baixa tensão 0 sinal |
| 3 | D0P | Polaridade positiva dos dados diferenciais de baixa tensão 0 sinal |
| 4 | GND | Terra de potência |
| 5 | D1N | Polaridade negativa do sinal de dados diferenciais de baixa tensão 1 |
| 6 | D1P | Polaridade positiva do sinal de dados diferenciais de baixa tensão 1 |
| 7 | GND | Terra de potência |
| 8 | CLKN | Polaridade negativa do sinal de relógio diferencial de baixa tensão |
| 9 | CLKP | Polaridade positiva do sinal de relógio diferencial de baixa tensão |
| 10 | GND | Terra de potência |
| 11 | Reinicialização | Reinicie o terminal de entrada de sinal. |
| 12 | TE | Impulso da cabeça para efeito de rasgão. |
| 13 | NC | Não há ligação. |
| 14 | CICV | Fornecimento de energia para entrada e saída. |
| 15 | VCI | Fornecimento de energia para LCD. |
| 16 | CTP_VDD | Painel de toque Fornecimento de energia 2,8 ~ 3,3V |
| 17 | CTP_SDA | Dados I2C do painel táctil |
| 18 | CTP_SCL | Relógio I2C do painel táctil |
| 19 | CTP_INT | Saída de interrupção do painel de toque |
| 20 | CTP_RST | Reinicie o painel de toque |
| 21 | LEDK | Fornecimento de energia para o terminal de entrada do cátodo de retroiluminação. |
| 22 | LEDA | Fornecimento de energia para entrada de ânodo de luz de fundo LED. |
Especificação óptica
Imagem do produto
