Módulo de exibição LCD TFT personalizado de 2,8 "com interface SPI / MCU / RGB BIT e área ativa 43.2 * 57.6

produtos

Módulo de exibição LCD TFT personalizado de 2,8 "com interface SPI / MCU / RGB BIT e área ativa 43.2 * 57.6

MOQ:	1
Embalagem padrão:	cardboard
Período de entrega:	16
Capacidade de abastecimento:	10000pcs

Informações detalhadas

Descrição do produto

Informações detalhadas

Place of Origin

Guangdong,China

Marca

TXWEI

Certificação

CE ROHS FCC

Model Number

TXW280091B0

Active area:

43.2*57.6

Mechanical OutlineSize(W*H*T):

50*69.2*2.4mm

Lcm pin n count:

50pin

operating temperature:

-20+70

Direção de visualização:

A todas as horas

LCM interface:

SPI/MCU/RGB BIT Interface

Number of pixels:

240*320

size:

2.8 INCH

Destacar:

Módulo de exibição LCD TFT personalizado

Módulo de exibição LCD SPI TFT

Descrição do produto

TFT LCD Display Module 2.8 "Inch 240x320 RGB MCU SPI Interface com Introdução ao Produto RTP

O monitor TFT LCD TXW280091B0 é um TFT LCD de modo retrato de 2,8 polegadas que combina SPI MCU, 8-bit/16 bit/9-bit/18 bit interface RGB.O módulo LCD TFT está equipado com um IC ST7789VO seu intervalo de tensão de alimentação analógica (VCC) é de 2,8 V a 3,3 V, com um valor típico de 3,3 V. Este módulo de exibição LCD TFT de 2,8 polegadas possui um painel anti-abrandamento,com uma direção de visão de 12 horas e uma inversão da escala de cinzas de 6 horas.

O módulo TFT TXW280091B0 é um TFT-LCD de modo retrato com um brilho de 400 nits (valor típico).A temperatura de trabalho varia de -20 ° C a + 70 ° CO seu intervalo de temperatura de armazenamento é de -30 °C a +80 °C. Este módulo LCD TFT pode ser utilizado em sistemas integrados, equipamentos industriais,Dispositivos de segurança e portáteis que exigem um ecrã de imagem de alta qualidade e a cores.

Produto:	2Display LCD TFT de 0,8 polegadas
Resolução:	240*320
IC do condutor:	ST7789V
Direção de visualização:	12:00
Número do pin:	50 pinos
Luminância superficial:	400 Cd/m2
Duração de vida do LED:	30000 horas
Ecrã táctil:	semPainel de toque
Dimensão do vidro da tampa:	Personalizável
Interface:	Mcu 8/16/18bit RGB 16/18bit 3/4 LINE SPI
Conexão:	Soldar
Conformidade:	CE&FCC & RoHS Conforme

Módulo de exibição TFT LCD de 2,8 polegadas 240x320 RGB MCU SPI InterfaceDesenho do produto

Módulo de exibição LCD TFT personalizado de 2,8 "com interface SPI / MCU / RGB BIT e área ativa 43.2 * 57.6 0

Módulo de exibição LCD TFT personalizado de 2,8 "com interface SPI / MCU / RGB BIT e área ativa 43.2 * 57.6 1

MDLDescrições de pin

Número do PIN.	Símbolo	Funcional
1	GND	Terra de potência
2	XR	Coordenada do painel de toque à direita
3	YD	Coordenadas do painel de toque no Down
4	XL	Coordenada do painel de toque à esquerda
5	OU	Coordenadas do painel de toque no Up
6 ~ 7	CICV(1.8V)	Voltagem de entrada/saída (VDDI para DGND): 1,65V ~ 3,3V
8 ~ 9	VDD(2.8V)	Fonte de alimentação 2.5V ~ 3.3V
10	IM2	Selecionar o modo de interface da MCU
11	IM1	Selecionar o modo de interface da MCU
12	IM0	Selecionar o modo de interface da MCU
13	Reinicialização	Reinicie o terminal de entrada de sinal.
14	CSX	Um sinal de seleção de chip
15	RS/SCL	Pin de selecção de dados/comando.
16	WR/RS	Escreva um sinal estroboscópico.
17	RD	Leia os dados na borda ascendente.
18	VSYNC	Sincronização vertical.
19	HSYNC	Sincronização horizontal.
20	ENABLE	Ativar o sinal de dados no modo I/F RGB 1.
21	PCLK	sinal de relógio de pixels em RGB I/F
22	SDA	Pin de entrada da interface SPI.
23 ~ 40	DB0~DB17	Interface RGB ou MCU de interface paralela.
41	ODS	Pin de saída da interface SPI.
42	GND	Terra de potência
43	LEDA	FUNDAÇÃO DE PODER+ PARA ANODO DE LAÇA
44 ~ 49	LEDK1~LEDK6	Fonte de alimentação - PARA CATÓDO DE LUMIRA de fundo
50	GND	Terra de potência

Características da unidade de retroiluminação

O sistema de iluminação de fundo é um tipo de iluminação de borda com 6 LEDs brancos.

Características	Símbolo	Minha.	Tipo	Max. - O quê?	Unidade	Notas
Voltagem para a frente	V_F	2.8	-	3.2	V	-
Corrente para a frente	Eu..._F	- Não.	120	-	mA	-
Luminância (com LCD)	Lv		TBD	- Não.	cd/m²	-
Tempo de vida útil do LED	N/A	- Não.	30,000	- Não.	Horário	Nota 1

Nota:

O tempo de vida do LED é definido como a diminuição do brilho do módulo para 50% do brilho original a_LO tempo de vida do LED pode ser diminuído se o_LÉ superior a 25 mA/LED.

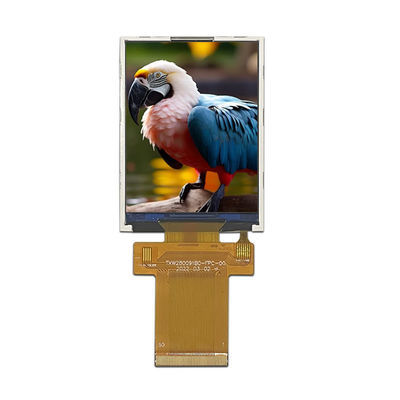

Módulo de exibição TFT LCD de 2,8 polegadas 240x320 RGB MCU SPI InterfacePRoduct Imagens

Módulo de exibição LCD TFT personalizado de 2,8 "com interface SPI / MCU / RGB BIT e área ativa 43.2 * 57.6 2

Módulo de exibição LCD TFT personalizado de 2,8 "com interface SPI / MCU / RGB BIT e área ativa 43.2 * 57.6 3

Instalações de fábrica

Fabricante de módulos de ecrã LCD TFT - mais de 300 produtos TFT em linha

A Tian Xianwei Technology é uma fabricante líder mundial de ecrãs LCD TFT com sede na China.Tian Xianwei oferece uma ampla gama de produtos de pequenos a médios módulos de exibição TFT em tamanhos que variam de 0.96",1.28", 1.77, 2", 2.4", 2.8", 3.2", 3.5", 4.3", 5" 5.6", 5.7", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25",27" 28" e 32" TFT (tamanho diagonal da área ativa) e assim por dianteExistem mais de 200 modelos normalizados de TFT listados neste sítio Web; além disso, quase todos os itens são aceitáveis para serem derivados dos itens normalizados para satisfazer as exigências dos clientes.

Os ecrãs Tian Xianwei TFT são qualificados de acordo com a norma industrial, incluindo módulos TFT-LCD padrão, IPS TFT, TFT LCD de alto brilho (ecrã de leitura à luz solar), painéis TFT com placas de controlo,Tipo de barra TFT, Wide Temperature TFT LCD. Estes ecrãs incluem modos de paisagem ou retrato.Os ecrãs LCD Tian Xianwei TFT estão disponíveis em várias resoluções, bem como tela sensível ao toque opcional em tecnologia capacitiva resistiva e projetada (PCAP touch screen)Muitos dos nossos módulos de exibição TFT têm mais de uma interface disponível, incluindo MCU, RGB, TTL, LVDS e MIPI DSI.Os módulos Tian Xianwei TFT são perfeitos para uma série de aplicações incluindo controle industrial, máquina de café, equipamento médico, sistema POS, automação, navegador GPS, produtos de limpeza, controlo de energia, telecomunicações, equipamento médico, etc.
