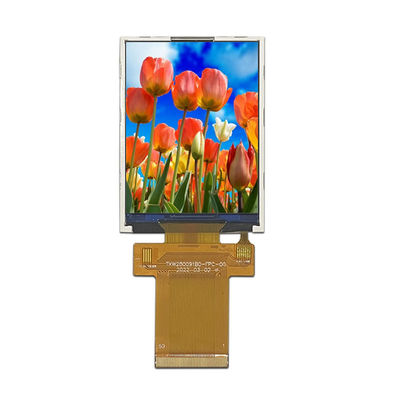

SPI/MCU/RGB Interface 2.8 polegadas TFT LCD Display Screen com resolução 240x320 e ST7789V LCM Driver IC

produtos

SPI/MCU/RGB Interface 2.8 polegadas TFT LCD Display Screen com resolução 240x320 e ST7789V LCM Driver IC

MOQ:	negotiate
preço:	negotiate
Embalagem padrão:	cardboard
Período de entrega:	16
Método do pagamento:	L/C TT D/P
Capacidade de abastecimento:	10000pcs

Informações detalhadas

Descrição do produto

Informações detalhadas

Place of Origin

Guangdong,China

Marca

TXWEI

Certificação

CE ROHS FCC

Model Number

TXW280091B0

Viewing direction:

ALL O’CLOCK

LCM interface:

SPI/MCU/RGB BIT Interface

storage temperature:

-30+80℃

Lumens degrees:

400cd/m²

Voltagem do backlight:

2.8-3.3V

Pixel Pitch (W*H):

0.180*0.180

LCM Driver IC:

ST7789V

Destacar:

Ecrã LCD TFT ST7789V

Ecrã LCD TFT de 240x320

2Ecrã LCD TFT de 0

Descrição do produto

2.8 "TFT LCD 240x320 comSPI/MCU/RGBInterface e Ecrã LCD TFT IC ST7789V

O TXW280091B0 é um ecrã TFT-LCD de 2,8 polegadas com uma resolução de 240x320 (240 pixels horizontais por 320 pixels verticais).A tensão de alimentação (VCC) para acionar o painel LCD é de 2.8V a 3.3V.

O TXW280091B0 é um TFT do tipo TN, com um ângulo de visão de 12:00 e um brilho de 400cd/m2 (valor típico). Pode funcionar a temperaturas compreendidas entre -20 °C e +70 °C;A sua gama de temperatura de armazenamento é de -30 °C a +80 °C.

Detalhes rápidos do produto:

1. Dimensão LCD: 2,8 ̊ TFT

2Resolução: 240x320

3Ângulo de visão: 12 horas.

4- Dimensão do contorno:50 vezes 69,2 vezes 2.4mm

5IC do condutor: ST7789V

6Tipo de interface:SPI/MCU/RGB

7Painel de Toque: Sem Painel de Toque (Customizable)

8. Temperatura: -20°C a +70°C; Tst -30°C a +80°C

Produto:	2TFT de 0,8 polegadas	Ecrã táctil:	Sem TP ((Customizável)
Resolução:	240x320	Direção de visualização:	Às 12 horas.
Interface:	SPI/MCU/RGB	Número do pin:	50 pinos
Conexão:	Enxaguante (customizável)	Luminância superficial:	400 Cd/m2
Temperatura de funcionamento:	-20°C a +70°C	Conformidade:	CE & FCC & RoHS Compliant

Serviço ao Cliente

1.Antes de assinar um contrato oficial com o nosso cliente, ajudaremos a analisar e fornecer uma solução profissional com base nas informações do projeto do cliente e apresentar uma solução ideal.

2. Seu inquérito relacionado aos nossos produtos ou preço será respondido em 24 horas.

3Continuar a informar o nosso processo de produção do cliente e ajudar a organizar a verificação de qualidade na fábrica, se necessário.

4. Garantia de um ano para o nosso ecrã LCD após a entrega. Todos os defeitos podem ser devolvidos e substituídos dentro do período de garantia.

5O comprador pode enviar um técnico para a nossa fábrica para treinamento gratuito antes da entrega.

6Para o apoio técnico ou comercial essencial, organizaremos reuniões, serviços técnicos on-line ou ajuda local no local.etc para atender às diferentes necessidades do cliente.

2.8" INCH TOUCH LCD Módulo desenho

SPI/MCU/RGB Interface 2.8 polegadas TFT LCD Display Screen com resolução 240x320 e ST7789V LCM Driver IC 0

SPI/MCU/RGB Interface 2.8 polegadas TFT LCD Display Screen com resolução 240x320 e ST7789V LCM Driver IC 1

MDLDescrições de pin

Número do PIN.	Símbolo	Funcional
1	GND	Terra de potência
2	XR	Coordenada do painel de toque à direita
3	YD	Coordenadas do painel de toque no Down
4	XL	Coordenada do painel de toque à esquerda
5	OU	Coordenadas do painel de toque no Up
6 ~ 7	CICV(1.8V)	Voltagem de entrada/saída (VDDI para DGND): 1,65V ~ 3,3V
8 ~ 9	VDD(2.8V)	Fonte de alimentação 2.5V ~ 3.3V
10	IM2	Selecionar o modo de interface da MCU
11	IM1	Selecionar o modo de interface da MCU
12	IM0	Selecionar o modo de interface da MCU
13	Reinicialização	Reinicie o terminal de entrada de sinal.
14	CSX	Um sinal de seleção de chip
15	RS/SCL	Pin de selecção de dados/comando.
16	WR/RS	Escreva um sinal estroboscópico.
17	RD	Leia os dados na borda ascendente.
18	VSYNC	Sincronização vertical.
19	HSYNC	Sincronização horizontal.
20	ENABLE	Ativar o sinal de dados no modo I/F RGB 1.
21	PCLK	Sinal de relógio de pixels em RGB I/F.
22	SDA	Pin de entrada da interface SPI.
23 ~ 40	DB0~DB17	Interface RGB ou MCU de interface paralela.
41	ODS	Pin de saída da interface SPI.
42	GND	Terra de potência
43	LEDA	FUNDAÇÃO DE PODER+ PARA ANODO DE LAÇA
44 ~ 49	LEDK1~LEDK6	Fonte de alimentação - PARA CATÓDO DE LUMIRA de fundo
50	GND	Terra de potência

2.8" Módulo LCD TOUCH LCD
