| MOQ: | negotiate |
| preço: | negotiate |
| Embalagem padrão: | cardboard |
| Período de entrega: | 16 |
| Método do pagamento: | L/C TT D/P |
| Capacidade de abastecimento: | 10000pcs |
Sobre este itemTXW280085C0-CTP2Módulo TFT de tela sensível ao toque capacitivo de 0,8 polegadas
O ecrã IPS TFT de 2,8 polegadas é um dispositivo que integra tecnologias avançadas de exibição e toque.TXW280085C0-CTP:
Informações sobre o produto
- Tamanho da tela: 2,8 polegadas.
- Resolução: 240x320 pixels
- Tecnologia de exibição: tecnologia IPS (In Plane Switching), que proporciona um grande ângulo de visão e precisão de cores
- Brilho: 300 nits, adequado para visualização em várias condições de iluminação
- Tecnologia de ecrã táctil: capacitivo, com elevada sensibilidade e controlo táctil preciso
- Interface: Display TFT com suporte a interfaces SPI (Serial Peripheral Interface) e touchscreen com suporte a interfaces I2C (Inter Integrated Circuit) para fácil ligação a microcontroladores ou outros processadores
- Ligação óptica: uso de adesivo óptico para ligar a tela sensível ao toque e a tela de exibição, melhorando a precisão do toque e o efeito de exibição
-Multi-touch: geralmente suporta a função multi-touch, permitindo que vários dedos operem simultaneamente
- Durabilidade: As telas sensíveis ao toque capacitivas são mais duráveis do que as telas sensíveis ao toque resistentes e são menos suscetíveis a danos físicos
Cenários de aplicação
- Painel de controlo industrial: Utilizado para a exibição e controlo de equipamento industrial
- Equipamento médico: exibir informações importantes sobre o equipamento médico
- Produtos eletrónicos de consumo: dispositivos domésticos inteligentes, consolas de jogos portáteis, etc.
-No ecrã do automóvel: utilizado para o painel de instrumentos ou sistema de infotainment do veículo
- Sistemas de informação empresarial: máquinas POS, terminais de autoatendimento, etc.
Vantagens do produto
-Alto brilho: 300 nits de brilho garantem uma exibição clara em várias condições de iluminação
- Alto contraste: a tecnologia IPS proporciona melhor contraste e desempenho de cores
-Multi-touch: a tela sensível ao toque capacitiva suporta multi-touch, proporcionando uma experiência interativa mais suave
- Ligação óptica: melhora o efeito de exibição e a precisão do toque.
Em resumo, o ecrã capacitivo de 2,8 polegadas IPS TFT com toque óptico combina alto brilho, alto contraste e recursos multi-toque,tornando-o adequado para vários cenários de aplicação e proporcionando uma excelente experiência de interação do utilizador.
Características
| Ponto | Especificações | Unidade |
| Tamanho da tela | 2.8 polegadas | Diagonal |
| Número de pixels | 240RGB ((H) x 320 ((V) | Pixeis |
| Área de exibição | 43.20 ((H) x57.60 ((V) | mm |
| Pitch de pixels | 0.180 ((H) x0.180 ((V) | mm |
| Dimensão de contorno |
54 vezes 74,9 vezes 3.55 |
mm |
| Disposição de pixels | Faixa Vertical RGB | - O quê? |
| Modo de exibição | Normalmente preto. | - O quê? |
| Direção de visão | Todos | - O quê? |
| Mostrar cor | 262K | - O quê? |
| Luminância ((cd/m2) | 300 | nit |
| Relação de contraste | 1200:1 | - O quê? |
| Interface |
MCU 8/16 BIT |
|
| Iluminação de fundo | Tipo de luz lateral LED | - O quê? |
| IC de unidade | ST7789V | |
| Temperatura de operação | -20 ~ 70 | °C |
| Temperatura de armazenamento | -30~80 | °C |
| Ecrã táctil | Ecrã sensível ao toque | |
| Interface do touchscreen | I2C | |
| Montagem de TFT+CTP | Ligação óptica |
Desenho de contorno
ABsoluçãoMAxiomRatingir
| Características | Símbolo | Minha. | Max. - O quê? | Unidade |
| Temperatura de funcionamento da LCM | TOPR | - 10 | +60 | °C |
| Temperatura de armazenamento da LCM | TGST | - 20 | + 70 | °C |
| TP Temperatura de funcionamento e umidade (20% ~ 90%RH) | TOPR | - 10 | +60 | °C |
| TP SStemperatura e umidade de armazenamento (20% ~ 90%RH) | TGST | - 20 | + 70 | °C |
| Humidade | RH | - | 90 | % |
MDLDescrições de pin
| Número do PIN. | Símbolo | Funcional |
| 1 | VDD | PFornecimento de energia 2.5V~3.3V |
| 2 | CICV | Fornecimento de energia para entrada e saída. |
| 3 | Reinicialização | Reinicie o terminal de entrada de sinal. |
| 4 | CS | Chip selecionar sinal de entrada pi |
| 5 | RS | Pin de selecção de dados/comando. |
| 6 | WR | Escreva um sinal estroboscópico. |
| 7 | RD | Leia o sinal estroboscópico. |
| 8 | GND | Para o chão. |
| 9 | IM0 | |
| 10 | NC | NC |
| 11 ~ 26 | DB0-DB15 | Bus de dados de interface paralela da MCU. |
| 27 ~ 28 | NC | NC |
| 29 | LEDK | Fornecimento de energia para o terminal de entrada do cátodo de retroiluminação. |
| 30 ~ 33 | LEDA | Fornecimento de energia para o terminal de entrada do ânodo de retroiluminação. |
| 34 | GND | Para o chão. |
| 35 | XL | Coordenada do painel de toque à esquerda |
| 36 | XR | Coordenada do painel de toque à direita |
| 37 | OU | Coordenadas do painel de toque no Up |
| 38 | YD | Coordenadas do painel de toque no Down |
| 39 | NC | NC |
RPonto de ensaio de viabilidade
| - Não, não. | Ponto de ensaio | Condição de ensaio | Notas |
| 1 | Armazenamento a alta temperatura | +70°C / 96H |
1O teste funcional está bem. Falta de segmento, segmento curto e pouco claro não exibido, exibição anormal e vazamento de cristal líquido não permitidos. 2Não baixes. Bolhas de temperatura, fecho final solto e queda, arco-íris em moldura.
|
| 2 | Armazenamento a baixa temperatura | -20°C / 96H | |
| 3 | High Tempe, em funcionamento | +60°C / 96H | |
| 4 | Temperamento baixo. | -10°C / 96H | |
| 5 | Armazenamento a alta temperatura/umidade | 50°C x 90%RH /96H | |
| 6 | Choque térmico e de frio | Estado estático, -10°C ((30min) ~60°C (30min),10 ciclos |

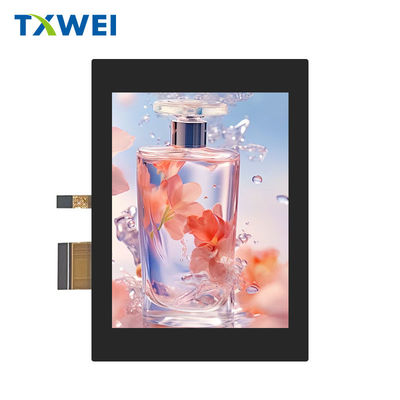

Imagem do produto
Equipamento de produção
Vídeo
Vídeo
|
|
