ST7701 LCM Driver IC 2,8 polegadas TFT LCD Display para aplicações automotivas Área ativa 43,2 * 57,6mm

produtos

ST7701 LCM Driver IC 2,8 polegadas TFT LCD Display para aplicações automotivas Área ativa 43,2 * 57,6mm

MOQ:	negotiate
preço:	negotiate
Embalagem padrão:	cardboard
Período de entrega:	16
Método do pagamento:	L/C TT D/P
Capacidade de abastecimento:	10000pcs

Informações detalhadas

Descrição do produto

Informações detalhadas

Place of Origin

Guangdong,China

Marca

TXWEI

Certificação

CE ROHS FCC

Model Number

TXW280061B0

PASSO DO PIXEL (W*H):

Tamanho:

2.8 polegadas

temperatura de armazenamento:

-30+80°C

Interface LCM:

Interface MIPI BIT

temperatura de funcionamento:

-20+70°C

Área ativa:

43.2*57,6 mm

Número de pixels:

480*640

Destacar:

Display LCD TFT para aplicações automotivas

2Display LCD TFT de 8 polegadas

Descrição do produto

2.8" TFT 480x640, TFT LCD 2,8 polegadas Descrição

O TXW280061B0 é um display LCD TFT em cores completas de tamanho diagonal de 2,8 polegadas, 480 * 3RGB (H) X640 (V). O módulo LCD TFT suporta interface MIPI BIT, com um tamanho de módulo de 55,81 * 83,31 * 3.53 mm e uma área activa de 43.2 x 57,6 mm; O TFT LCD TXW280061B0 integra o controlador ST7701 no módulo, com uma faixa de tensão de alimentação lógica de 2,8V a 3,3V.

TXW280061B0 é um módulo LCD de modo vertical com um brilho de 300cd/m2.O módulo LCD TFT de 8 polegadas é adequado para a exibição de equipamentos de controle industrialDisplay de instrumentos, eletrodomésticos inteligentes, impressora 3D, endoscópio médico, instrumentos portáteis e outros produtos.

Características

Produto:	2Display LCD TFT de 0,8 polegadas	Resolução:	480x640 pontos
IC do condutor:	ST7701	Ecrã táctil:	Sem tela sensível ao toque
Vidro de cobertura	Personalizável	Direção de visualização:	Grátis ((80/80/80/80)
Esboço Dim.:	55.8183.313.53mm	Área ativa:	430,20 x 57,60 mm
Interface:	MIPI (personalizável)	Conexão:	Tipo de conector FPC
Número do pin:	40 pinos (personalizáveis)	Luminância superficial:	300 Cd/m2 (nits)
Voltagem de alimentação:	2.8-3.3V	Tipo de luz de fundo:	LED branco
Duração de vida do LED:	30000 horas	Conformidade:	CE & FCC & RoHS Compliant

2.8"480*640Desenho LCD TFT

ST7701 LCM Driver IC 2,8 polegadas TFT LCD Display para aplicações automotivas Área ativa 43,2 * 57,6mm 0

ST7701 LCM Driver IC 2,8 polegadas TFT LCD Display para aplicações automotivas Área ativa 43,2 * 57,6mm 1

Descrição da função do módulo

Número do PIN.	Símbolo	MDLFuncional
1	GND	POuro Terra
2	DSI_ D0_N	Pins de entrada de sinal diferencial de dados MIPI-DSI
3	DSI_ D0_P	Pins de entrada de sinal diferencial de dados MIPI-DSI
4	GND	POuro Terra
5	DSI_ D1_N	Pins de entrada de sinal diferencial de dados MIPI-DSI
6	DSI_ D1_P	Pins de entrada de sinal diferencial de dados MIPI-DSI
7	GND	Terra de potência
8	DSI_CLKN	Pins de entrada de sinal diferencial MIPI-DSI CLOCK
9	DSI_CLKP	Pins de entrada de sinal diferencial MIPI-DSI CLOCK
10	GND	Terra de potência
11	RESE DB15~DB0	Reinicie o terminal de entrada do sinal.- Não.L- Não.. RS=- Não.H- Não.: os dados atuais no autocarro de dados são dados de exibição.
12	TE	O sinal de efeito de rasgo é usado para sincronizar o MCU com a memória de quadro
13	NC	NC
14	CICV	Voltagem de entrada/saída: 1,65 V ~ 3,3 V
15	VCI	PO fornecimento: 2.5V ~ 3,3 V
16	TP_VDD	TP VDD PIN
17	TP_SDA	TP PIN do SDA
18	TP_SCL	TP PIN SCL
19	TP_INT	TP INT PIN
20	TP_RST	TP RST PIN
21	LEDK	Fornecimento de energia para o terminal de entrada do cátodo de retroiluminação.
22	LEDA	Fornecimento de energia para o terminal de entrada do ânodo de retroiluminação.

BsoluçãoMAxiomRatingir

Características	Símbolo	Minha.	Max. - O quê?	Unidade
Temperatura de funcionamento da LCM	T_OPR	- 20	+60	°C
Temperatura de armazenamento da LCM	T_GST	- Trinta	+ 70	°C
Humidade	RH	-	90	%

Características da unidade de retroiluminação

O sistema de iluminação de fundo é um tipo de iluminação de borda com 6 LEDs brancos.

Características	Símbolo	Minha.	Tipo	Max. - O quê?	Unidade	Notas
Voltagem para a frente	V_F	16.8	- Não.	19.2	V	-
Corrente para a frente	Eu..._F	- Não.	20	-	mA	-
Luminância (com LCD)	Lv		TBD	- Não.	cd/m²	-
Tempo de vida útil do LED	N/A	- Não.	30,000	- Não.	Horário	Nota 1

Nota:

O tempo de vida do LED é definido como a diminuição do brilho do módulo para 50% do brilho original a_LO tempo de vida do LED pode ser diminuído se o_LÉ superior a 25 mA/LED.

RPonto de ensaio de viabilidade

- Não, não.	Ponto de ensaio	Condição de ensaio	Notas
1	Armazenamento a alta temperatura	+70°C / 96H	1O teste funcional está bem. Falta de segmento, segmento curto e pouco claro não exibido, exibição anormal e vazamento de cristal líquido não permitidos. 2Não baixes. Bolhas de temperatura, fecho final solto e queda, arco-íris em moldura.
2	Armazenamento a baixa temperatura	-30°C / 96H
3	High Tempe, em funcionamento	+60°C / 96H
4	Temperamento baixo.	-20°C / 96H
5	Armazenamento a alta temperatura/umidade	50°C x 90%RH / 96H
6	Choque térmico e de frio	Estado estático, -20°C ((30min) ~70°C (30min),10 ciclos

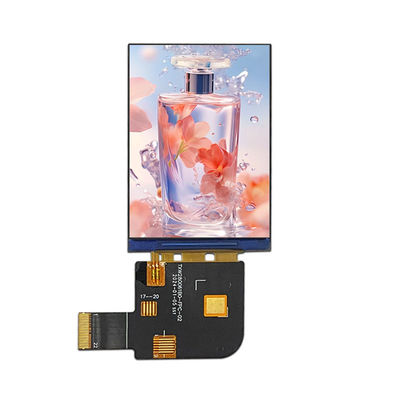

Imagem de produto LCD TFT

Fabricante de módulos de ecrã LCD TFT - mais de 300 produtos TFT em linha

Tian XianweiTecnologia é um fabricante líder global de TFT LCD baseado na China.Tian Xianweioferece uma ampla gama de produtos de módulos de exibição TFT de tamanhos pequenos a médios, com tamanhos que variam de 0,96",1.28", 1.772", 2.4", 2.8", 3.2", 3.5", 4.3", 5" 5.6", 5.7", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" 28"e 32"TFT (tamanho diagonal da área ativa) e assim por diante.Quase todos os itens são aceitáveis para derivar dos itens padrão para atender às necessidades dos clientes..

Tian XianweiOs ecrãs TFT são qualificados de acordo com a norma industrial, incluindo módulos TFT-LCD padrão, IPS TFT, TFT LCD de alto brilho (ecrã de leitura à luz solar), painéis TFT com painéis de controle, TFT tipo barra,LCD TFT de alta temperaturaEsses ecrãs incluem modos paisagístico ou retratista.Tian XianweiOs ecrãs LCD TFT estão disponíveis em várias resoluções, bem como em tela sensível ao toque opcional em tecnologia resistiva e capacitiva projetada (PCAP touch screen).Muitos dos nossos módulos de exibição TFT têm mais de uma interface disponível, incluindo MCU, RGB, TTL, LVDS e MIPI DSI.Tian XianweiOs módulos TFT são perfeitos para uma série de aplicações, incluindo controle industrial, máquina de café, equipamento médico, sistema POS, automação, navegador GPS, produtos de limpeza, controle de energia, telecomunicações,Equipamento médico, etc..
