| MOQ: | negotiate |
| preço: | negotiate |
| Embalagem padrão: | cardboard |
| Período de entrega: | 16 |
| Método do pagamento: | L/C TT D/P |
| Capacidade de abastecimento: | 10000pcs |

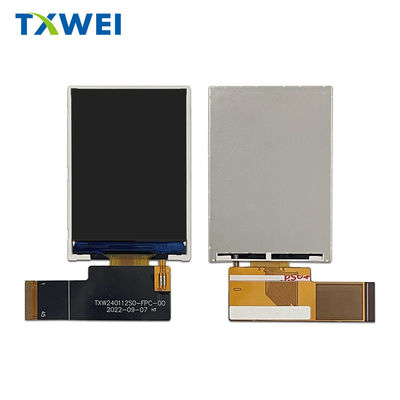

Fábrica da China 2.4 " QVGA LCD TFT Display 240x320 tela
2.4 polegadas QVGA ST7789T3-G4TFT LCD
Tian Xianwei TXW240112S1É um módulo LCD TFT de 2,4 ′′ tipo TN com resolução QVGA de 240x320 pixels.
| Produto: | 2Ecrã TFT de 0,4 polegadas | Resolução: | 240x320 |
|---|---|---|---|
| Ecrã táctil: | Sem ecrã táctil (opcional) | Dimensão do vidro da tampa: | Para ser personalizado |
| Direção de visualização: | 12:00 | IC do condutor: |
ST7789T3-G4 |
| Interface: |
Interface SPI/RGB/MCU |
Conexão: | Enxaguante (customizável) |
| Número do pin: | 45 pinos | Luminância superficial: | 1500 Cd/m2 (nits) |
| Duração de vida do LED: | 30000 horas | Conformidade: | CE&FCC & RoHS Conforme |
2Desenho do ecrã LCD TFT de 0,4 polegadas
Descrição da função do módulo
| Número do PIN. | Símbolo | Funcional |
| 1 | XR(NC) | NC |
| 2 | YD ((NC) | NC |
| 3 | XL ((NC) | NC |
| 4 | (N.U.N.C.) | NC |
| 5 ~ 6 | GND | Terra de potência |
| 7 ~ 8 | VCI | Fonte de alimentação 2,8 V |
| 9 | CICV | Fonte de alimentação 1,65 ~ 3,3 V |
| 10 | ODS | Pin de saída de dados de série. |
| 11 ~ 28 | DB17~DB0 | Bus de dados de interface paralela da MCU. |
| 29 | DIN ((SDA) | Pin de entrada/saída de dados em série. |
| 30 | PCLK | sinal de relógio de pontos para a operação da interface RGB. |
| 31 | DE | Ativar o sinal de dados para a operação da interface RGB. |
| 32 | HS | sinal sincrono de linha para a operação da interface RGB. |
| 33 | VS | sinal sincronizado de quadro para a operação da interface RGB. |
| 34 | RD | Leia o sinal estroboscópico. |
| 35 | WR ((SPI-RS) | Escreva um sinal estroboscópico. |
| 36 | RS | Regista o sinal de selecção. |
| 37 | CS |
Pin de sinal de selecção de chips. |
| 38 | Reinicialização | Reinicie o terminal de entrada de sinal. |
| 39~41 | IM0~IM2 | Selecionar o modo de interface |
| 42 | NC | NC |
| 43 |
LEDA |
Fornecimento de energia para o terminal de entrada do ânodo de retroiluminação. |
| 44 | NC | NC |
| 45 | LEDK | Fornecimento de energia para o terminal de entrada do cátodo de retroiluminação. |
Características da unidade de retroiluminação
O sistema de iluminação de fundo é um tipo de iluminação de borda com 6 LEDs brancos.
| Características | Símbolo | Minha. | Tipo | Max. - O quê? | Unidade | Notas |
| Voltagem para a frente | VF | 16.8 | - Não. | 19.2 | V | - |
| Corrente para a frente | Eu...F | - Não. | 20 | - | mA | - |
| Luminância (com LCD) | Lv | 1500 | - Não. | cd/m2 | - | |
| Tempo de vida útil do LED | N/A | - Não. | 30,000 | - Não. | Horário | Nota 1 |
Nota:
2Display LCD TFT de 0,4 polegadas Desenho Demonstração do Produto Real
Instalações de fábrica e certificados
