128*160 1,8 polegadas TFT LCD Display Module ST7735S IC Com MCU Interface

produtos

128*160 1,8 polegadas TFT LCD Display Module ST7735S IC Com MCU Interface

MOQ:	1
Embalagem padrão:	Cartão
Período de entrega:	16
Método do pagamento:	L/C, D/A, D/P, T/T,
Capacidade de abastecimento:	10000pcs

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

Guangdong, China

Marca

TXWEI

Certificação

ISO9001 IS014001 IATF16949 CE FCC ROHS

Número do modelo

TXW180025S0

Área Ativa do TFT:

28.032 ((H) * 35.04 ((V) mm

Controle IC:

ST7735S

Número do modelo:

TXW180025S0

Profundidade de cor:

16.7M

Tamanho:

1.77inch

Contagem de pin n:

31pin

Voltagem de entrada:

2.8~3.3V

IC do condutor LCM:

ST7735S

Temperatura de armazenamento:

-30 ~ +80

Visão Dierection:

80/80/80/80

temperatura de funcionamento:

-20+70

OutlineMecânico:

34*43,7*2,43 mm

Interface LCM:

MCU Interface de 8/16 bits

Destacar:

Modulo de exibição LCD TFT de 128*160

1Módulo de exibição LCD TFT de 0

8 polegadas

Descrição do produto

1.8 "TFT LCD QVGA128*160 ST7735SIC com interface MCU módulo de exibição LCD TFT

O Tianxianwei TXW180025S0 é um ecrã LCD TFT de 1,8 polegadas do tipo TN com uma resolução de QVGA 128 * 160 pixels. Entre produtos semelhantes, é um módulo LCD muito econômico.

Detalhes rápidos do produto:
1. Tamanho do LCD: 1,8 ′′ TFT
2Resolução:128*160QVGA
3Ângulo de visão 12:00
4- Dimensão do contorno:34 vezes 43,7 vezes 2.43mm
5. IC do controlador LCD:ST7735S
6Tipo de interface LCD:MCU Interface de 8/16 bits
7. Temperatura: -20°C a +70°C; Tst -30°C a +80°C
8Painel de toque: Sem tela de toque (personalizavel)

Produto:	1LCD TFT de 0,8 polegadas	Ecrã táctil:	Sem tela sensível ao toque (customizável)
Resolução:	128*160 pontos	Dimensão do vidro da tampa:	Sem (customizável)
Direção de visualização:	12:00	Interface:	MCU Interface de 8/16 bits
Número do pin:	31 pinos	Conexão:	Enxaguante (customizável)
Luminância superficial:	280 Cd/m2 (nits)	Duração de vida do LED:	30000 horas
IC do condutor:	ST7735S	Conformidade:	CE&FCC & RoHS Conforme

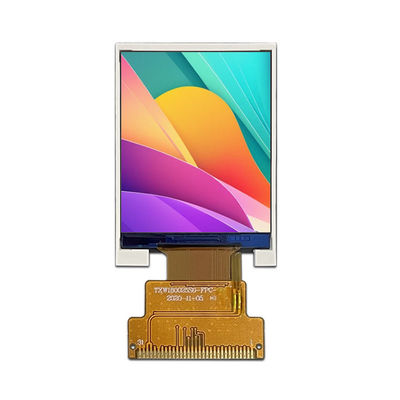

1.8 " TFT LCD Display Imagem do produto real

ABsoluçãoMAxiomRatingir

Características	Símbolo	Minha.	Max. - O quê?	Unidade
Temperatura de funcionamento da LCM	T_OPR	- 10	+60	°C
Temperatura de armazenamento da LCM	T_GST	- 20	+ 70	°C
Humidade	RH	-	90	%

TFT DCCCaracterísticas

Características	Símbolo	Minha.	Tipo.	Max. - O quê?	Unidade
Voltagem de alimentação para E/S	VDDIO	- Não.	- Não.	- Não.	V
Voltagem de alimentação para (DC/DC)	VDD	2.7	2.8	3.3	V
Voltagem de alimentação para (DC/DC)	AVDD				V
Voltagem de alimentação para (DC/DC)	AVEE				V

MDLDescrições de pin

Número do PIN.	Símbolo	MDLFuncional
1	LEDK	Fornecimento de energia para o terminal de entrada do cátodo de retroiluminação.
2	LEDA	Fornecimento de energia para o terminal de entrada do ânodo de retroiluminação.
3	GND	Gundos
4	VDD	FUNÇÃO DE PODER PIN ((2.8-3.3V)
5	AO	Regista o sinal de selecção.
6	CS	Chip selecionar sinal pin de entrada
7	Reinicialização	Reinicie o terminal de entrada de sinal.
8	SDA	pin de sinal de entrada/saída
9	SCL	Pin de sinal de relógio síncrono
10	GND	Gundos

RPonto de ensaio de viabilidade

- Não, não.	Ponto de ensaio	Condição de ensaio	Notas
1	Armazenamento a alta temperatura	+70°C / 96H	1O teste funcional está bem. Falta de segmento, segmento curto e pouco claro não exibido, exibição anormal e vazamento de cristal líquido não permitidos. 2Não baixes. Bolhas de temperatura, fecho final solto e queda, arco-íris em moldura.
2	Armazenamento a baixa temperatura	-20°C / 96H
3	High Tempe, em funcionamento	+60°C / 96H
4	Temperamento baixo.	-10°C / 96H
5	Armazenamento a alta temperatura/umidade	50°C x 90%RH /96H
6	Choque térmico e de frio	Estado estático, -20°C ((30min) ~60°C (30min),50 ciclos

Instalações de fábrica e certificados

Ecrã táctil de capacidade projetada (PCAP)

A tecnologia de toque capacitivo projetado (PCAP) oferece uma resposta rápida e sensível e uma fiabilidade de nível profissional combinada.

A tecnologia projetada capacitive touch screen é projetada para aplicações industriais, médicas e automotivas rigorosas.que é uma solução integrada incorporada que ajuda a simplificar a cadeia de fornecimento e montagem.

128*160 1,8 polegadas TFT LCD Display Module ST7735S IC Com MCU Interface 4

128*160 1,8 polegadas TFT LCD Display Module ST7735S IC Com MCU Interface 5

128*160 1,8 polegadas TFT LCD Display Module ST7735S IC Com MCU Interface 6

128*160 1,8 polegadas TFT LCD Display Module ST7735S IC Com MCU Interface 7

Por que escolher-nos?

1Nós fornecemos soluções personalizadas de LCD Display
O seu produto tem requisitos especiais de aplicação, especificações elétricas, especificações ópticas, características de toque ou dimensões mecânicas que exigem exibições personalizadas?SAEF pode atender às suas necessidades de LCD personalizado.

2. Soluções totais para ecrã táctil e visualização
Está preocupado com a montagem do ecrã sensível ao toque e do ecrã de exibição?A SAEF pode fornecer telas sensíveis ao toque personalizadas e padrão, incluindo soluções multi-toque resistentes e capacitivas, incluindo serviços de ligação de ar e óptica..
3Compromisso com a qualidade e a fiabilidade
A SAEF é qualificada pela ISO9001:2015 e ISO14000, cumprindo as regras RoHS, REACH e outras normas ambientais nos mercados globais.Ensaios de fiabilidade e envelhecimento.
4- Fornecimento a longo prazo
Em circunstâncias normais, os produtos que recomendamos podem ser fornecidos por mais de 5 anos.Faremos planos alternativos com antecedência para garantir as suas necessidades de abastecimento a longo prazo.
