| MOQ: | negotiate |
| preço: | negotiate |
| Embalagem padrão: | cardboard |
| Período de entrega: | 16 |
| Método do pagamento: | L/C TT D/P |
| Capacidade de abastecimento: | 10000pcs |
| Produto: | 10Display TFT industrial de 0,1 polegada |
| Resolução: | 1280 RGB X 800 |
| Interface: | Interface LVDS de 8 bits |
| Direção de visualização: | IPS, ângulo de visão total (85/85/85/85) |
| Número do pin: | 40 pinos |
| Luminância superficial: | 1000 Cd/m2 (nits) |
| Esboço Dim.: |
229.1*148.9*4.4(mm) |
| Área ativa: |
216.96 ((H) * 135.6 ((V)(mm) |
| Ecrã táctil: | RTP e CTP opcionais |
| Cor de exibição: | 16.7 M |
|
IC do condutor LCM: |
EK79202 |
|
Contagem de pinos Lcm n: |
40 pinos |
| Temperatura de funcionamento: | -20°C a +70°C |
| Temperatura de armazenamento: | -30°C a +80°C |
| Certificado: | ISO 9001:2015 / ISO 14001:2015 |
| Conformidade: | CE & FCC & RoHS Compliant |
Display TFT industrial de 10,1 polegadas LVDS 1280x800 pixels 40 pinos Desenho do produto
LCM Pem Descrição:
| Número do PIN. | Símbolo | Descrição |
| 1 | NC | NC |
| 2 | VDD | Tensão de alimentação para circuito digital. |
| 3 | VDD | Tensão de alimentação para circuito digital. |
| 4 | NC | NC |
| 5 | NC | NC |
| 6 | NC | NC |
| 7 | GND | Terra |
| 8 | RXIN0- | Entrada de dados diferenciais LVDS negativos |
| 9 | RXIN0+ | Introdução de dados diferenciais LVDS positivos |
| 10 | GND | Terra |
| 11 | RXIN1- | Entrada de dados diferenciais LVDS negativos |
| 12 | RXIN1+ | Introdução de dados diferenciais LVDS positivos |
| 13 | GND | Terra |
| 14 | RXIN2- | Entrada de dados diferenciais LVDS negativos |
| 15 | RXIN2+ | Introdução de dados diferenciais LVDS positivos |
| 16 | GND | Terra |
| 17 | RXCLKIN- | Input de relógio diferencial LVDS negativo |
| 18 | RXCLKIN+ | Input de relógio diferencial LVDS positivo |
| 19 | GND | Terra |
| 20 | RXIN3- | Entrada de dados diferenciais LVDS negativos |
| 21 | RXIN3+ | Introdução de dados diferenciais LVDS positivos |
| 22 | GND | Terra |
| 23 | NC | NC |
| 24 | NC | NC |
| 25 | GND | Terra |
| 26 | NC | NC |
| 27 | NC | NC |
| 28 | NC | NC |
| 29 | AVDD | Potência para circuito analógico |
| 30 | GND | Terra |
| 31 | LEDK | Fornecimento de energia para o terminal de entrada do cátodo de retroiluminação. |
| 32 | LEDK | Fornecimento de energia para o terminal de entrada do cátodo de retroiluminação. |
| 33 | NC | NC |
| 34 | NC | NC |
| 35 | VGL | Portão DE VOLTAÇÃO |
| 36 | NC | NC |
| 37 | NC | NC |
| 38 | VGH | Portão ON Voltage |
| 39 | LEDA | Fornecimento de energia para entrada de ânodo de luz de fundo LED. |
| 40 | LEDA | Fornecimento de energia para entrada de ânodo de luz de fundo LED. |
- AbsolutoMAxiomRatingir
| Características | Símbolo | Minha. | Max. - O quê? | Unidade |
| Temperatura de funcionamento da LCM | TOPR | - Trinta | + 70 | °C |
| Temperatura de armazenamento da LCM | TGST | - Trinta | + 80 | °C |
| Humidade | RH | - Não. | 90 | % |
TFT DCCCaracterísticas
Nota 1: Certifique-se de aplicar VDD e VeL primeiro no LCD e, em seguida, aplicar VeN.
Nota 2: A definição do VDD deve corresponder à tensão de saída dos sinais (ver nota 3) da placa do sistema do cliente.
Características da unidade de retroiluminação
O sistema de iluminação de fundo é um tipo de iluminação de borda com 48 LEDs brancos.
são apresentadas nos quadros seguintes.
| Características | Símbolo | Minha. | Tipo | Max. - O quê? | Unidade | Notas |
| Voltagem para a frente | VF | 21.6 | - Não. | 25.6 | V | - Não. |
| Corrente para a frente | Eu...F | - Não. | 240 | - Não. | mA | - Não. |
| Luminância (com LCD) | Lv | - Não. | 1000 | - Não. | cd/m2 | - Não. |
| Tempo de vida útil do LED | N/A | - Não. | 20,000 | - Não. | Horário | Nota 1 |
Nota:
O tempo de vida do LED é definido como a diminuição do brilho do módulo para 50% do brilho original aLO tempo de vida do LED pode ser diminuído se oLÉ superior a 40 mA/LED.
Características ópticas
| - Não, não. | Ponto de ensaio | Condição de ensaio | Notas |
| 1 | Armazenamento a alta temperatura | +80°C / 96H |
1O teste funcional está bem. Falta de segmento, segmento curto e pouco claro não exibido, exibição anormal e vazamento de cristal líquido não permitidos. 2Não baixes. Bolhas de temperatura, fecho final solto e queda, arco-íris em moldura.
|
| 2 | Armazenamento a baixa temperatura | -30°C / 96H | |
| 3 | High Tempe, em funcionamento | +70°C / 96H | |
| 4 | Temperamento baixo. | -30°C / 96H | |
| 5 | Armazenamento a alta temperatura/umidade | 50°C x 90%RH /96H | |
| 6 | Choque térmico e de frio | Estado estático, -20°C ((30min) ~60°C (30min),10 ciclos |

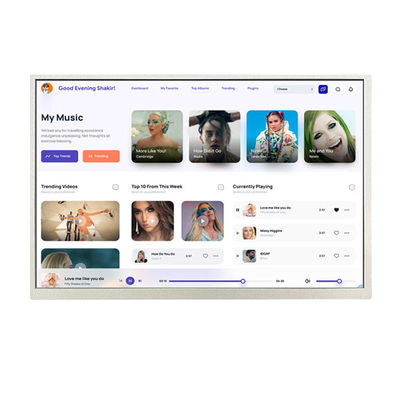

- Não.Display TFT de grau industrial de 10,1 polegadas LVDS 1280x800 pixels 40 pinos Produto IMagia
Ecrã táctil de capacidade projetada (PCAP)
A tecnologia de toque capacitivo projetado (PCAP) oferece uma resposta rápida e sensível e uma confiabilidade de nível profissional combinada.O ecrã sensível ao toque capacitivo projetado da Saef Technology foi concebido paraTambém podemos combinar telas sensíveis ao toque PCAP com ecrãs de cristal líquido (LCDs),que é uma solução integrada incorporada que ajuda a simplificar a cadeia de fornecimento e montagem.
Vidro de cobertura:
1Forma: tamanhos, formas, tratamentos de bordas, furos e recortes personalizados
2. Cor: Impressão de seda, logotipo
3Material de vidro: vidro Gorilla, vidro temperado, PMMA
4Tratamentos: Espelho, AG, AR, AF
Sensor:
1Material do sensor: vidro, filme, filme+filme
2FPC: Design de forma opcional
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix e assim por diante
4Interface: I2C, USB, RS232
Palavra-chave de pesquisa: tela TFT industrial de 10,1 polegadas, PCAP TFT LCD de 10,1 polegadas, PCAP TFT LCD de 10,1 polegadas, tft10,1 ", 10,1 polegadas tft lcd, 10,1" tft lcd, 10,1 polegadas tft lcd, tft lcd 10.1, 10,1 "tft display, 10,1" tft display, 10,1 "tft display, 10,1 "tft display, 10,1 "tft display, 10,1 "tft display, 10,1 "tft LCD, 10,1 "tft screen, 10,1 "tft screen, 10,1 "tft screen, 10,1 "tft screen, 10,1 "tft screen, 10,1 "tft screen,TFT tela 10.1", 10,1 polegadas de tela tft LCD, 1280x800 TFT, 10,1 polegadas 1280x800, 10,1 polegadas LVDS
