Detalhes dos produtos

Para casa > produtos >

10.1 polegada Industrial TFT Display 350 Nits LVDS 8 BIT Interface 1280 * 800 pixels

produtos

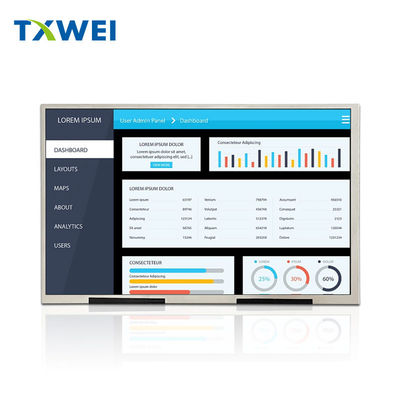

10.1 polegada Industrial TFT Display 350 Nits LVDS 8 BIT Interface 1280 * 800 pixels

MOQ:	negotiate
preço:	negotiate
Embalagem padrão:	cardboard
Período de entrega:	16
Método do pagamento:	L/C TT D/P
Capacidade de abastecimento:	10000pcs

Informações detalhadas

Descrição do produto

Informações detalhadas

Place of Origin

Guangdong,China

Marca

TXWEI

Certificação

CE ROHS FCC

Model Number

TXW100048N2

Área ativa:

216.96 ((H) * 135.6 ((V)

Tamanho:

Voltagem:

8.8-10.8V

temperatura de armazenamento:

-20+70

Luz de fundo atual:

120 mA

PASSO DO PIXEL (W*H):

0.0565*0.1695

Número de pixels:

1280*3RGB ((H) X800 ((V)

Destacar:

Painel de exibição LCD TFT de 1280x800

10Painel de exibição LCD TFT de 1 polegada

Painel de exibição LCD TFT OEM

Descrição do produto

**10.1 polegada Industrial TFT Display 350 Nits LVDS 1280 * 800 pixels Introdução ao produto**

O TXW100048N2 é um ecrã LCD TFT a cores inteiras de 10,1 polegadas com uma proporção de aspecto de 16:10 e uma resolução de 1280 * 800, e um ecrã IPS de alta definição de alta luminosidade.Ampla gama de temperaturas de -20+70 temperatura de funcionamento, visualização de alta luminosidade de 350 cd/m2

Este produto é amplamente utilizado em áreas como painéis de controlo de dispositivos, produtos de pagamento móvel, produtos de controlo de acesso de segurança, instrumentos e medidores, equipamentos médicos, casas inteligentes,a Internet das Coisas, e aparelhos domésticos.

Produto:	10Display TFT industrial de 0,1 polegada
Resolução:	1280*800
Luminância superficial:	350cd/m2 (nits)
Interface:	Interface LVDS 8 BIT
Número do pin:	40 pinos
Direção de visualização:	IPS, ângulo de visão total (85/85/85/85)
Esboço Dim.:	229.46149.12.6(mm)
Área ativa:	216.96 ((H) * 135.6 ((V)(mm)
Tratamento de superfície:	Revestimento duro ((3H)
Haze:	25%
Ecrã táctil:	Com CTP Opcional
Cor de exibição:	16.7 M
Temperatura de funcionamento:	-20°C a +70°C
Temperatura de armazenamento:	-30°C a +80°C
LEDs de luz de fundo:	39 pcs
Tempo de vida útil do LED:	30000 horas
Certificado:	ISO 9001:2015 / ISO 14001:2015
Conformidade:	CE&FCC & RoHS Conforme

Desenho do produto

10.1 polegada Industrial TFT Display 350 Nits LVDS 8 BIT Interface 1280 * 800 pixels 0

10.1 polegada Industrial TFT Display 350 Nits LVDS 8 BIT Interface 1280 * 800 pixels 1

LCM Pem Descrição:

Número do PIN.	Símbolo	Descrição
1	NC	NC
2	VDD	Tensão de alimentação para circuito digital.
3	VDD	Tensão de alimentação para circuito digital.
4	NC	NC
5	NC	NC
6	NC	NC
7	GND	Terra
8	RXIN0-	Entrada de dados diferenciais LVDS negativos
9	RXIN0+	Introdução de dados diferenciais LVDS positivos
10	GND	Terra
11	RXIN1-	Entrada de dados diferenciais LVDS negativos
12	RXIN1+	Introdução de dados diferenciais LVDS positivos
13	GND	Terra
14	RXIN2-	Entrada de dados diferenciais LVDS negativos
15	RXIN2+	Introdução de dados diferenciais LVDS positivos
16	GND	Terra
17	RXCLKIN-	Input de relógio diferencial LVDS negativo
18	RXCLKIN+	Input de relógio diferencial LVDS positivo
19	GND	Terra
20	RXIN3-	Entrada de dados diferenciais LVDS negativos
21	RXIN3+	Introdução de dados diferenciais LVDS positivos
22	GND	Terra
23	NC	NC
24	NC	NC
25	GND	Terra
26	NC	NC
27	NC	NC
28	NC	NC
29	AVDD	Potência para circuito analógico
30	GND	Terra
31	LEDK	Fornecimento de energia para o terminal de entrada do cátodo de retroiluminação.
32	LEDK	Fornecimento de energia para o terminal de entrada do cátodo de retroiluminação.
33	NC	NC
34	NC	NC
35	VGL	Portão DE VOLTAÇÃO
36	NC	NC
37	NC	NC
38	VGH	Portão ON Voltage
39	LEDA	Fornecimento de energia para entrada de ânodo de luz de fundo LED.
40	LEDA	Fornecimento de energia para entrada de ânodo de luz de fundo LED.

Características da unidade de retroiluminação

O sistema de luz de fundo é um tipo de iluminação de borda com 42 LEDs brancos.

são apresentadas nos quadros seguintes.

Características	Símbolo	Minha.	Tipo	Max. - O quê?	Unidade	Notas
Voltagem para a frente	V_F	8.4	- Não.	10.5	V	- Não.
Corrente para a frente	Eu..._F	- Não.	280	- Não.	mA	- Não.
Luminância (com LCD)	Lv	- Não.	400	- Não.	cd/m²	- Não.
Tempo de vida útil do LED	N/A	- Não.	30,000	- Não.	Horário	Nota 1

Nota:

O tempo de vida do LED é definido como a diminuição do brilho do módulo para 50% do brilho original a_LO tempo de vida do LED pode ser diminuído se o_LÉ superior a 25 mA/LED.
Características ópticas

10.1 polegada Industrial TFT Display 350 Nits LVDS 8 BIT Interface 1280 * 800 pixels 2

Condições de ensaio:

1.VDD=2,5V, a temperatura ambiente é de 25°C.2Os sistemas de ensaio referem-se à nota 2.3As especificações ópticas são medidas com base no Innolux LCM.

RPonto de ensaio de viabilidade

- Não, não.	Ponto de ensaio	Condição de ensaio	Notas
1	Armazenamento a alta temperatura	+80°C / 96H	1O teste funcional está bem. Falta de segmento, segmento curto e pouco claro não exibido, exibição anormal e vazamento de cristal líquido não permitidos. 2Não baixes. Bolhas de temperatura, fecho final solto e queda, arco-íris em moldura.
2	Armazenamento a baixa temperatura	-30°C / 96H
3	High Tempe, em funcionamento	+70°C / 96H
4	Temperamento baixo.	-20°C / 96H
5	Armazenamento a alta temperatura/umidade	50°C x 90%RH /96H
6	Choque térmico e de frio	Estado estático, -20°C ((30min) ~60°C (30min),10 ciclos

Produto IMagia

10.1 polegada Industrial TFT Display 350 Nits LVDS 8 BIT Interface 1280 * 800 pixels 4

Instalações de fábrica e certificados

Ecrã táctil de capacidade projetada (PCAP)

A tecnologia de toque PCAP fornece uma resposta rápida e sensível, bem como confiabilidade de nível profissional.e aplicações automotivasTambém podemos combinar a tela táctil PCAP com uma tela de cristal líquido (LCD), que é uma solução integrada que ajuda a simplificar a cadeia de suprimentos e a montagem.

10.1 polegada Industrial TFT Display 350 Nits LVDS 8 BIT Interface 1280 * 800 pixels 6

10.1 polegada Industrial TFT Display 350 Nits LVDS 8 BIT Interface 1280 * 800 pixels 7

Vidro de cobertura:
1Forma: tamanhos, formas, tratamentos de bordas, furos e recortes personalizados
2. Cor: Impressão de seda, logotipo
3Material de vidro: vidro Gorilla, vidro temperado, PMMA
4Tratamentos: Espelho, AG, AR, AF

Sensor:
1Material do sensor: vidro, filme, filme+filme
2FPC: Design de forma opcional
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix e assim por diante
4Interface: I2C, USB, RS232

10.1 polegada Industrial TFT Display 350 Nits LVDS 8 BIT Interface 1280 * 800 pixels 8

10.1 polegada Industrial TFT Display 350 Nits LVDS 8 BIT Interface 1280 * 800 pixels 9

Por que escolher-nos?

1Nós fornecemos soluções personalizadas de LCD Display
O seu produto tem requisitos especiais de aplicação, especificações elétricas, especificações ópticas, características de toque ou dimensões mecânicas que exigem exibições personalizadas?Tianxianweipode satisfazer os seus requisitos de LCD personalizados.

2. Soluções totais para ecrã táctil e visualização
Está preocupado com a montagem do ecrã sensível ao toque e do ecrã de exibição?TianxianweiPode fornecer uma tela sensível ao toque personalizada e padrão, incluindo soluções multi-toque resistentes e capacitivas, incluindo serviços de ligação de ar e óptica.
3Compromisso com a qualidade e a fiabilidade
TianxianweiÉ qualificado pela ISO9001:2015 e ISO14000, cumprindo as normas RoHS, CE,FCC e outras normas ambientais nos mercados globais.Ensaios de fiabilidade e envelhecimento.
4- Fornecimento a longo prazo
Em circunstâncias normais, os produtos que recomendamos podem ser fornecidos por mais de 5 anos.Faremos planos alternativos com antecedência para garantir as suas necessidades de abastecimento a longo prazo.

Palavra-chave de pesquisa:Display TFT legível à luz solar de 10,1 polegadas, display TFT industrial de 10,1 polegadas, PCAP TFT LCD de 10,1 polegadas, PCAP TFT LCD de 10,1 polegadas, tft 10,1 ", 10,1 polegadas tft lcd legível à luz solar, 10.1 " tft LCD com leitura solar, 10,1 polegadas tft lcd, tft lcd 10,1, 10,1 polegadas tft display, 10,1 " tft display, 10,1 polegadas tft display, tft display 10,1 polegadas, tft display 10,1 ", 10,1 polegadas tft lcd display, 10,1 " tft screen, 10.Ecrã TFT de 1 polegada, tela tft 10,1 polegadas, tela tft 10,1 polegadas, tela tft 10,1 polegadas,1280*800TFT, 10,1 polegadas1280*800, 10,1 polegadas LVDS
