| MOQ: | negotiate |
| preço: | negotiate |
| Embalagem padrão: | cardboard |
| Período de entrega: | 16 |
| Método do pagamento: | L/C TT D/P |
| Capacidade de abastecimento: | 10000pcs |

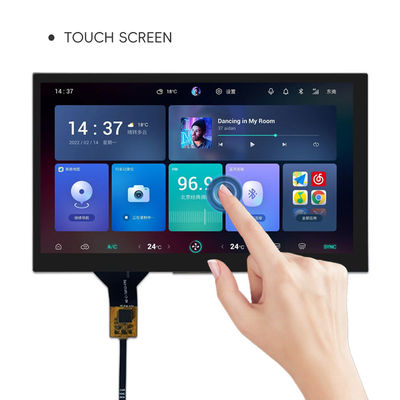

Detalhes rápidos do produto:
1. Dimensão LCD: 7 ′′ TFT
2Resolução: 1024x600
3Ângulo de visão: livre
4- Dimensão do contorno: 164,9*100*5,08mm
5Tipo de interface LCM: Interface de bits LVDS
6Tipo de interface CTP: I2C
7. Temperatura: -30°C a +80°C; Tst -30°C a +80°C
8Painel de toque: Capacitativo touch screen ((CTP))
| Palavras chave: | TFT de 7 polegadas | Ecrã táctil: | CTP ((Ecrã sensível ao toque capacitivo) |
|---|---|---|---|
| Resolução: | 1024x600 pontos | Dimensão do vidro da tampa: | Pode ser personalizado |
| Interface LCM: |
Interface de bits LVDS |
Luminância superficial: | 450-1300 Cd/m2 |
| Duração de vida do LED: | 30000 horas | Pins: | 20 pinos |
| Direção de visualização: | Todos os ângulos de visão ((80/80/80/80) | Interface CTP: | I2C |
| Temperatura de funcionamento: | ¥20°C a +70°C | Conformidade: | Compatível com o CE & FCC & RoHS |
Garantia da qualidade
1Para cada peça, temos 3 vezes 100% de teste para garantir boa qualidade.
2O gerente de QA está na indústria LCD há mais de 12 anos. Os principais operadores de fabricação e QA estão na indústria LCD há mais de 7-8 anos.Nossa equipe são todos muito profissionais e experientes no LCD arquivado para garantir a qualidade para os clientes.
Módulo LCD TFT de 7 polegadas 1024x600 interface MIPI IPS com desenho do produto CTP
MA bordo Descrição
| Número do PIN. | Símbolo | MA bordo Descrição |
| 1 | LCD-VDD 3,3 V | Fornecimento de energia para LCD. |
| 2 | NC | NC |
| 3 | NC | NC |
| 4 | GND | Para o chão. |
| 5 | GND | Para o chão. |
| 6 | GND | Para o chão. |
| 7 | RXIN0- | Dados de entrada de diferencial LVDS0 negativos |
| 8 | RXIN0+ | Dados positivos de entrada de diferencial LVDS0 |
| 9 | RXIN1- | Dados de entrada de diferencial LVDS1 negativos |
| 10 | RXIN1+ | Dados positivos do diferencial LVDS1 |
| 11 | RXIN2- | Dados de entrada de diferencial LVDS2 negativos |
| 12 | RXIN2+ | Dados de entrada de diferencial LVDS2 positivos |
| 13 | GND | Para o chão. |
| 14 | GND | Para o chão. |
| 15 | RXCLKIN- | Entradas de relógio diferencial LVDS negativas |
| 16 | RXCLKIN+ | Entradas positivas de relógio diferencial LVDS |
| 17 | RXIN3- | Dados de entrada de diferencial LVDS3 negativos |
| 18 | RXIN3+ | Dados positivos de diferencial LVDS3 |
| 19 | NC | NC |
| 20 | NC | NC |
BLNúmero PINDescrição
| Número do PIN. | Símbolo | BL Funcional |
| 1 | VLED 12V | Fonte de alimentação de luz de fundo |
| 2 | NC | NC |
| 3 | EN 3.3V | Ativar o sinal de controlo do conversor LED. |
| 4 | BL-PWM | BL-PWM (modulação da largura do pulso) sinal de condução LED. |
| 5 | NC | NC |
| 6 | GND | Terra de potência |
CTPNúmero PINDescrição
| Número do PIN. | Símbolo | CTPFuncional |
| 1 | CTP_SCL3.3V | Relógio I2C do painel táctil |
| 2 | CTP_SDA3.3V | Dados I2C do painel táctil |
| 3 | CTP_INT3.3V | Saída de interrupção do painel de toque |
| 4 | GND | POuro Terra |
| 5 | CTP_VDD 3.3V | Painel de toque POurofornecimento2.8~3.3V |
| 6 | CTP_RST3.3V | Reinicie o painel de toque |
ABsoluçãoMAxiomRatingir
| Características | Símbolo | Minha. | Max. - O quê? | Unidade |
| Temperatura de funcionamento da LCM | TOPR | - 20 | + 70 | °C |
| Temperatura de armazenamento da LCM | TGST | - Trinta | + 80 | °C |
| TP Temperatura de funcionamento e umidade (20% ~ 90%RH) | TOPR | - 20 | + 70 | °C |
| TP SStemperatura e umidade de armazenamento (20% ~ 90%RH) | TGST | - Trinta | + 80 | °C |
| Humidade | RH | - Não. | 90 | % |
Características da unidade de retroiluminação
O sistema de iluminação de fundo é um tipo de iluminação de borda com 27 LEDs brancos.
| Características | Símbolo | Minha. | Tipo | Max. - O quê? | Unidade | Notas |
| Voltagem para a frente | VF | 25.2 | - Não. | 28.8 | V | - Não. |
| Corrente para a frente | Eu...F | - Não. | 60 | - Não. | mA | - Não. |
| Luminância ((Com LCD + CTP) | Lv | - Não. | 370 | - Não. | cd/m2 | - Não. |
| Tempo de vida útil do LED | N/A | - Não. | 30,000 | - Não. | Horário | Nota 1 |
Nota:
O tempo de vida do LED é definido como a diminuição do brilho do módulo para 50% do brilho original aLO tempo de vida do LED pode ser diminuído se oLÉ superior a 25 mA/LED.
Ponto de ensaio de fiabilidade
| - Não, não. | Ponto de ensaio | Condição de ensaio | Notas |
| 1 | Armazenamento a alta temperatura | +80°C / 96H |
1O teste funcional está bem. Falta de segmento, segmento curto e pouco claro não exibido, exibição anormal e vazamento de cristal líquido não permitidos. 2Não baixes. Bolhas de temperatura, fecho final solto e queda, arco-íris em moldura.
|
| 2 | Armazenamento a baixa temperatura | -30°C / 96H | |
| 3 | High Tempe, em funcionamento | +70°C / 96H | |
| 4 | Temperamento baixo. | -20°C / 96H | |
| 5 | Armazenamento a alta temperatura/umidade | 60°C x 90%RH /96H | |
| 6 | Choque térmico e de frio | Estado estático, -20°C ((30min) ~70°C (30min),10 ciclos |
Fábrica e instalações
Palavra-chave de pesquisa: tft 7", 7 tft lcd, 7" tft lcd, 7" tft lcd, tft lcd 7, 7 tft display, 7" tft display, 7" tft display, tft display 7 inch, tft display 7", 7 inch tft lcd display,7 polegadas TFT touch, 7 "tft touch lcd display, TFT 7" com CTP, 7" CTP touch TFT, 7" TFT CTP touch lcd.
