10.1 Módulo de Display LCD de 1200X1920 polegadas 350cd/m2 Painel de Display de Equipamento Médico Smart Home

MOQ: negotiate
preço: negotiate
Embalagem padrão: cardboard
Período de entrega: 16
Método do pagamento: L/C TT D/P
Capacidade de abastecimento: 10000pcs
Informações detalhadas
Descrição do produto
Informações detalhadas
Place of Origin
Guangdong,China
Marca
TXWEI
Certificação
CE ROHS FCC
Model Number
TXW100047N0
IC do condutor LCM:
HX8279
PASSO DO PIXEL (W*H):
0.1128*0.1128
Graus de lumens:
350 d/m2
Área ativa:
135.36 ((H) * 216.576 ((V)
temperatura de armazenamento:
-20+60
Interface LCM:
Interface MIPI BIT
Número de pixels:
1200*3RGB ((H) X1920 ((V)
Contagem de pin n:
40
Destacar:

Módulo de exibição LCD de 1200x1920

,

Módulo de exibição LCD de 10 polegadas

,

Painel de exibição de equipamentos médicos para casas inteligentes

Descrição do produto

10.1 polegada1200*1920TFT Industrial LCD Display MIPI Interface 40 Pins Introdução ao produto



O TXW100047N0 é um ecrã TFT-LCD industrial de 10,1 polegadas com uma resolução de 1200 * 3RGB (H) X1920 (V) (1200 array de pixels horizontais por 1920 verticais).A tensão de alimentação (VCC) para acionar o painel LCD é de 22.4V a 25.6V. Pode ser usado para sistemas incorporados, automação, GPS, equipamentos médicos, equipamentos industriais e dispositivos de segurança que exigem telas TFT de imagem a cores de alta qualidade.

Este produto é amplamente utilizado em tablets educativos, painéis de equipamentos médicos, robôs, terminais de pagamento, impressoras, casas inteligentes, reconhecimento facial, pagamentos móveis, painéis de exibição de controle industrial,equipamentos e painéis de exibição de instrumentos, eletrónica automóvel, equipamento de escritório, aparelhos domésticos e outros domínios.



Palavras chave: 10Display LCD TFT de 0,1 polegadas
Resolução:

1200*1920
Interface: MIPI
Duração de vida do LED: 30000 horas
Direção de visualização: Às seis horas.
Temperatura de funcionamento: -10°C a +50°C
Ecrã táctil: TXW100047N0-TC
Dimensão do vidro da tampa: ODM
Luminância superficial: 350 Cd/m2
Pins: 40

IC do condutor LCM:

HX8279
Conformidade: CE & FCC & RoHS Compliant








Desenho do produto



10.1 Módulo de Display LCD de 1200X1920 polegadas 350cd/m2 Painel de Display de Equipamento Médico Smart Home 0



10.1 Módulo de Display LCD de 1200X1920 polegadas 350cd/m2 Painel de Display de Equipamento Médico Smart Home 1





Características da unidade de retroiluminação

O sistema de iluminação de fundo é um tipo de iluminação de borda com 32 LEDs brancos.

são apresentadas nos quadros seguintes.

Características Símbolo Minha. Tipo Max. - O quê? Unidade Notas
Voltagem para a frente VF 22.4 - Não. 25.6 V - Não.
Corrente para a frente Eu...F - Não. 80 - Não. mA - Não.
Luminância (com LCD) Lv - Não. TBD - Não. cd/m2 - Não.
Tempo de vida útil do LED N/A - Não. 30,000 - Não. Horário Nota 1



Nota:

  • O tempo de vida do LED é definido como a diminuição do brilho do módulo para 50% do brilho original aLO tempo de vida do LED pode ser diminuído se oLÉ superior a 25 mA/LED.



Descrição da função do módulo

Número do PIN. Símbolo MDLFuncional
1 NC Não há ligação.
2 CTP_Reinicialização 3.3V CTP_Reset Pin de entrada de sinal.
3 CTP_VDD 3.3V fonte de alimentação para circuito DC/DC
4 GND POuro Terra
5 CTP_INT 3.3V CTP_STOP Sinal
6 CTP_SDA 3.3V CTP_Data Singnal
7 CTP_SCL 3.3V CTP_Clock Signal
8 NC Não há ligação.
9

LEDK

 Fornecimento de energia para o terminal de entrada do cátodo de retroiluminação.
10

LEDK

 Fornecimento de energia para o terminal de entrada do cátodo de retroiluminação.
11 NC Não há ligação.
12

LEDA

 Fornecimento de energia para o terminal de entrada do ânodo de retroiluminação.
13

LEDA

 Fornecimento de energia para o terminal de entrada do ânodo de retroiluminação.
14

LEDA

 Fornecimento de energia para o terminal de entrada do ânodo de retroiluminação.
15 NC Não há ligação.
16 GND POuro Terra
17 MIPI_D0N Pins de entrada/saída do sinal diferencial de dados da interface de alta velocidade
18 MIPI_D0P Pins de entrada/saída do sinal diferencial de dados da interface de alta velocidade
19 GND POuro Terra
20 MIPI_D1N Pins de entrada/saída do sinal diferencial de dados da interface de alta velocidade
21 MIPI_D1P Pins de entrada/saída do sinal diferencial de dados da interface de alta velocidade
22 GND POuro Terra
23 MIPI_CLKN Entrada de sinal diferencial de interfaces de alta velocidade/outputpinos
24 MIPI_CLKP Entrada de sinal diferencial de interfaces de alta velocidade/outputpinos
25 GND POuro Terra
26 MIPI_D2N Pins de entrada/saída do sinal diferencial de dados da interface de alta velocidade
27 MIPI_D2P Pins de entrada/saída do sinal diferencial de dados da interface de alta velocidade
28 GND POuro Terra
29 MIPI_D3N Pins de entrada/saída do sinal diferencial de dados da interface de alta velocidade
30 MIPI_D3P Pins de entrada/saída do sinal diferencial de dados da interface de alta velocidade
31 GND POuro Terra
32 NC Não há ligação.
33 NC Não há ligação.
34 Reinicialização1.8V Reinicie o pin. Definindo qualquer pin baixo inicializa o LSI
35 VCC3.3V Fornecimento de energia do circuito de reforço
36 VCC3.3V Fornecimento de energia do circuito de reforço
37 VCC3.3V Fornecimento de energia do circuito de reforço
38 VCC3.3V Fornecimento de energia do circuito de reforço
39 Capacidade de carga fonte de alimentação para circuito DC/DC
40 NC Não há ligação.





RPonto de ensaio de viabilidade

- Não, não. Ponto de ensaio Condição de ensaio Notas
1 Armazenamento a alta temperatura +70°C / 96H

1O teste funcional está bem.

Falta de segmento, segmento curto e pouco claro não exibido, exibição anormal e vazamento de cristal líquido não permitidos.

2Não baixes.

Bolhas de temperatura, fecho final solto e queda, arco-íris em moldura.




2 Armazenamento a baixa temperatura -20°C / 96H
3 High Tempe, em funcionamento +60°C / 96H
4 Temperamento baixo. -10°C / 96H
5 Armazenamento a alta temperatura/umidade 50°C x 90%RH /96H
6 Choque térmico e de frio Estado estático, -10°C ((30min) ~60°C (30min),10 ciclos

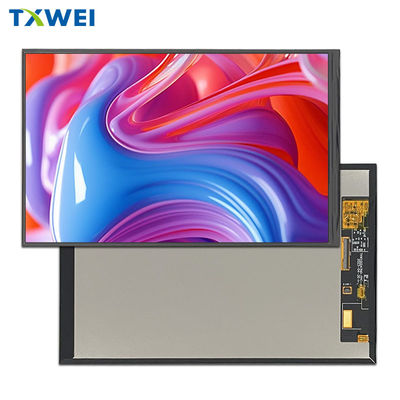

Imagens do produto



10.1 Módulo de Display LCD de 1200X1920 polegadas 350cd/m2 Painel de Display de Equipamento Médico Smart Home 2





10.1 Módulo de Display LCD de 1200X1920 polegadas 350cd/m2 Painel de Display de Equipamento Médico Smart Home 3













Palavra-chave de pesquisa: tft 10.1",10.1TFT LCD,10.1"TFT LCD,10.1LCD de polegada, LCD de polegada10.1,10.1Display tft,10.1"Tft display,10.1Display tft de polegada, display tft10.1Display de polegada, tft10.1"10.1Display LCD de polegada
