| MOQ: | negotiate |
| preço: | negotiate |
| Embalagem padrão: | cardboard |
| Período de entrega: | 16 |
| Método do pagamento: | L/C TT D/P |
| Capacidade de abastecimento: | 10000pcs |
O TXW100041B0-CTP é um ecrã TFT LCD de 10,1 polegadas em proporção 16:9, em cores, com uma resolução de 1024 * 600, IPS full view, efeito de exibição de alta definição de alto brilho,Ampla gama de temperaturas de -30+80 temperatura de funcionamento, e um ecrã de alta luminosidade de 450 cd/m2.
Além disso,TXW100041B0-CTPoferece três características do produto: alto brilho (450 cd/m2), alto contraste (800:1) e anti-reflexo.Melhorar a experiência visual dos produtos dos clientes em várias condições.
Este produto é amplamente utilizado em áreas como navegação de automóveis, equipamento de visualização de luz solar ao ar livre, equipamento de controlo industrial, equipamento médico, painéis de operação de interface homem-máquina, etc.
Características
| Ponto | Especificações |
| Tamanho do LCD | 10.1 polegada (diagonalmente) |
|
Graus de lumens |
450cd/m2 |
| Resolução |
1024*3RGB ((H) X600 ((V) |
| Modo de exibição | Normalmente Branco, Transmissível |
| Pitch de ponto |
0.2175*0.2088mm |
| Área activa |
222.72 ((H) * 125.28 ((V)mm |
| Tamanho do módulo ((com CTP) | 247.69*154.09*6.8mm |
|
IC do condutor LCM |
HX8282A11 |
|
Interface LCM |
Interface de bits LVDS |
|
Contagem de pin n |
60 |
| Direção de visualização ((Inversão cinza) |
A todas as horas |
|
Estrutura do ecrã táctil |
G+G |
|
Touch Driver IC |
GT9271 |
|
Interface de toque |
IIC |
| temperatura de funcionamento |
-20+70 |
| temperatura de armazenamento |
-30+80 |
LVDS Inch TFT com Produto CTPDesenho
ABsoluçãoMAxiomRatingir
| Características | Símbolo | Minha. | Max. - O quê? | Unidade |
| Temperatura de funcionamento da LCM | TOPR | - 20 | + 70 | °C |
| Temperatura de armazenamento da LCM | TGST | - Trinta | + 80 | °C |
| TP Temperatura de funcionamento e umidade (20% ~ 90%RH) | TOPR | - 20 | + 70 | °C |
| TP SStemperatura e umidade de armazenamento (20% ~ 90%RH) | TGST | - Trinta | + 80 | °C |
| Humidade | RH | - Não. | 90 | % |
TFT DCCCaracterísticas
| Características | Símbolo | Minha. | Tipo. | Max. - O quê? | Unidade | Notas |
| Taxa TFT OperationFrame | Hz | - Não. | 60 | - Não. | Hz | - Não. |
| Voltagem de alimentação para (DC/DC) | VDD | 3.0 | 3.3 | 3.6 | V | - Não. |
| Portão TFT ON Voltage | VGH | - Não. | 18 | - Não. | V | - Não. |
| Portão TFT DE VOLTAÇÃO | VGL | - Não. | -6 | - Não. | V | - Não. |
| Tensão comum TFT | Vcom | - Não. | 4.4 | - Não. | V | - Não. |
| AVDD | Avdd | - Não. | 9.6 | - Não. | V | - Não. |
Notas:
1. VGH é a tensão de operação da porta TFT.
2. VGL é a tensão de operação do portão TFT. O nível de baixa tensão do sinal VGL deve ser
flutua com a mesma fase que Vcom.
3. Vcom deve ser ajustado para otimizar a qualidade da exibição, como Crosstalk e Contraste Ratio etc.
4. O valor é apenas o valor de referência. O cliente pode otimizar o valor de configuração pelo
diferentes D-IC.
Características da unidade de retroiluminação
O sistema de iluminação de fundo é um tipo de iluminação de borda com 42 LEDs brancos.
| Características | Símbolo | Minha. | Tipo | Max. - O quê? | Unidade | Notas |
| Voltagem para a frente | VF | 16.8 | - Não. | 19.2 | V | - |
| Corrente para a frente | Eu...F | - Não. | 140 | - | mA | - |
| Luminância ((Com LCD + CTP) | Lv | TBD | - Não. | cd/m2 | - | |
| Tempo de vida útil do LED | N/A | - Não. | 30000 | - Não. | Horário | Nota 1 |
Nota:
O tempo de vida do LED é definido como a diminuição do brilho do módulo para 50% do brilho original aLO tempo de vida do LED pode ser diminuído se oLÉ superior a 25 mA/LED.
RPonto de ensaio de viabilidade
| - Não, não. | Ponto de ensaio | Condição de ensaio | Notas |
| 1 | Armazenamento a alta temperatura | +80°C / 96H |
1O teste funcional está bem. Falta de segmento, segmento curto e pouco claro não exibido, exibição anormal e vazamento de cristal líquido não permitidos. 2Não baixes. Bolhas de temperatura, fecho final solto e queda, arco-íris em moldura.
|
| 2 | Armazenamento a baixa temperatura | -30°C / 96H | |
| 3 | High Tempe, em funcionamento | +70°C / 96H | |
| 4 | Temperamento baixo. | -20°C / 96H | |
| 5 | Armazenamento a alta temperatura/umidade | 50°C x 90%RH /96H | |
| 6 | Choque térmico e de frio | Estado estático, -20°C ((30min) ~70°C (30min),10 ciclos |

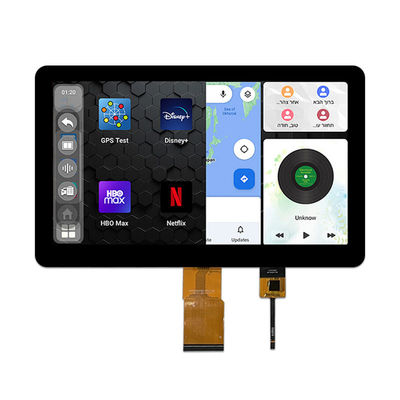

ProdutoImagem
Instalações de fábrica e certificados
