| MOQ: | negotiate |
| preço: | negotiate |
| Embalagem padrão: | cardboard |
| Período de entrega: | 16 |
| Método do pagamento: | L/C TT D/P |
| Capacidade de abastecimento: | 10000pcs |
7-inch IPS TFT LCD Display JD9365DA Driver Interface MIPI Introdução ao produto
TXW700088K0-CTPA tela LCD TFT é um modo de retrato de 7 polegadas com módulo LCD TFT capacitivo touch screen (CTP), exibindo resolução QVGA600*1024pixels, este módulo LCD TFT é incorporado comJD9365DAIC. suporta interface MIPI. tensão de alimentação para analógico (Vcc)18VEste módulo tem um painel de superfície anti-reflexo e todos os ângulos de visão visíveis.
TXW700088K0-CTPO produto de exibição utiliza uma luz de fundo de alto brilho, com um polarizador de alto brilho, o brilho da superfície pode atingir 800 NITS e a superfície do CTP é anti-reflexo,para que este produto possa ser lido à luz solarEste módulo LCD pode ser utilizado em sistemas embutidos, dispositivos industriais, de segurança e equipamentos portáteis que necessitam de uma exibição de imagem de alta qualidade e colorida.
Características:
| Produto: | Display LCD TFT de 7 polegadas |
| Resolução: |
600*1024 |
| Direção de visualização: | IPS Todos os ângulos de visão |
| Número do pin: | 40 pinos |
| Luminância superficial: | 800 Cd/m2 |
| Duração de vida do LED: | 20000 horas |
| Ecrã táctil: | Painel de toque capacitivo |
| Dimensão do vidro da tampa: | Personalizável |
| Interface: | MIPI |
|
Mecânico OutlineSize: |
104.36 x 178.67 x 5.28 |
| IC do condutor: |
JD9365DA |
| Conformidade: | CE & FCC & RoHS Compliant |
Display LCD IPS TFT de 7 polegadasJD9365DADriver Mipi Interface ProdutoDesenho
ABsoluçãoMAxiomRatingir
| Características | Símbolo | Minha. | Max. - O quê? | Unidade |
| Temperatura de funcionamento da LCM | TOPR | - 20 | + 70 | °C |
| Temperatura de armazenamento da LCM | TGST | - Trinta | + 80 | °C |
| TP Temperatura de funcionamento e umidade (20% ~ 90%RH) | TOPR | - 20 | + 70 | °C |
| TP SStemperatura e umidade de armazenamento (20% ~ 90%RH) | TGST | - Trinta | + 80 | °C |
| Humidade | RH | - Não. | 90 | % |
Características da unidade de retroiluminação
O sistema de iluminação de fundo é um tipo de iluminação de borda com 18 LEDs brancos.
| Características | Símbolo | Minha. | Tipo | Max. - O quê? | Unidade | Notas |
| Voltagem para a frente | VF | 16.8 | - Não. | 19.2 | V | - Não. |
| Corrente para a frente | Eu...F | - Não. | 120 | - Não. | mA | - Não. |
| Luminância ((Com LCD + CTP) | Lv | - Não. | 800 | - Não. | cd/m2 | - Não. |
| Tempo de vida útil do LED | N/A | - Não. | 20,000 | - Não. | Horário | Nota 1 |
Nota:
Descrição da função do módulo
| Número do PIN. | Símbolo | LCM Funcional |
| 1 | GND | Terra de potência |
| 2 | MIPI_D0+ | Pins de entrada/saída do sinal diferencial de dados da interface de alta velocidade |
| 3 | MIPI_D0- | Pins de entrada/saída do sinal diferencial de dados da interface de alta velocidade |
| 4 | GND | Terra de potência |
| 5 | MIPI_D1+ | Pins de entrada/saída do sinal diferencial de dados da interface de alta velocidade |
| 6 | MIPI_D1- | Pins de entrada/saída do sinal diferencial de dados da interface de alta velocidade |
| 7 | GND | Terra de potência |
| 8 | MIPI_CLK+ | Pins de entrada/saída do sinal diferencial do relógio de interface de alta velocidade |
| 9 | MIPI_CLK- | Pins de entrada/saída do sinal diferencial do relógio de interface de alta velocidade |
| 10 | GND | Terra de potência |
| 11 | MIPI_D2+ | Pins de entrada/saída do sinal diferencial de dados da interface de alta velocidade |
| 12 | MIPI_D2- | Pins de entrada/saída do sinal diferencial de dados da interface de alta velocidade |
| 13 | GND | Terra de potência |
| 14 | MIPI_D3+ | Pins de entrada/saída do sinal diferencial de dados da interface de alta velocidade |
| 15 | MIPI_D3- | Pins de entrada/saída do sinal diferencial de dados da interface de alta velocidade |
| 16 ~ 17 | GND | Terra de potência |
| 18 ~ 19 | VCC 1,8 V | fonte de alimentação para o circuito de E/S |
| 20 ~ 23 | NC | NC |
| 24 | Reinicialização | Reinicie o pin. Definindo qualquer pin baixo inicializa o LSI |
| 25 ~ 26 | NC | NC |
| 27 | GND | Terra de potência |
| 28 ~ 29 |
LEDK |
Fornecimento de energia para o terminal de entrada do cátodo de retroiluminação. |
| 30 | GND | Terra de potência |
| 31 | NC | NC |
| 32 ~ 33 | GND | Terra de potência |
| 34 | NC | NC |
| 35 ~ 36 |
LEDA |
Fornecimento de energia para o terminal de entrada do ânodo de retroiluminação. |
| 37 | GND | Terra de potência |
| 38~39 | VDD 3.3V | fonte de alimentação para circuito DC/DC |
| 40 | NC | NC |
CTPNúmero PINDescrição:
| Número do PIN. | Símbolo | CTPFuncional |
| 1 | CTP_VCC2.8V | Painel de toque POurofornecimento2.8~3.3V |
| 2 | CTP_INT1.8V | Saída de interrupção do painel de toque |
| 3 | CTP_RST1.8V | Reinicie o painel de toque |
| 4 | CTP_SCL1.8V | Relógio I2C do painel táctil |
| 5 | CTP_SDA1.8V | Dados I2C do painel táctil |
| 6 | GND | POuro Terra |
RPonto de ensaio de viabilidade
| - Não, não. | Ponto de ensaio | Condição de ensaio | Notas |
| 1 | Armazenamento a alta temperatura | +80°C / 96H |
1O teste funcional está bem. Falta de segmento, segmento curto e pouco claro não exibido, exibição anormal e vazamento de cristal líquido não permitidos. 2Não baixes. Bolhas de temperatura, fecho final solto e queda, arco-íris em moldura.
|
| 2 | Armazenamento a baixa temperatura | -30°C / 96H | |
| 3 | High Tempe, em funcionamento | +70°C / 96H | |
| 4 | Temperamento baixo. | -20°C / 96H | |
| 5 | Armazenamento a alta temperatura/umidade | 50°C x 90%RH /96H | |
| 6 | Choque térmico e de frio | Estado estático, -20°C ((30min) ~60°C (30min),10 ciclos |

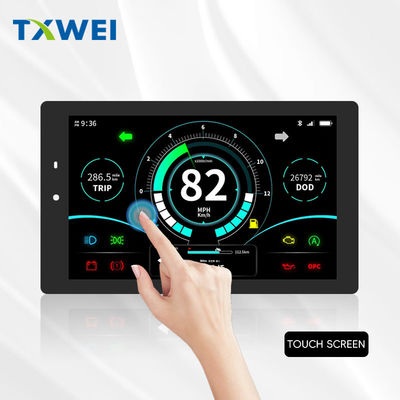

Imagens do produto
Fabricante de módulos de exibição LCD TFT - mais de 400 produtos TFT em linha
Tian Xianweié um fabricante líder mundial de ecrãs TFT LCD com sede na China. SAEF oferece uma ampla gama de produtos de pequenos a médios módulos de ecrã TFT em tamanhos que variam de 0,96",1.28", 1.77, 2", 2.1" 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" 3.5", 3.6", 3.7", 4", 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" 28"e 32"TFT (tamanho diagonal da área ativa) e assim por diante.Quase todos os itens são aceitáveis para derivar dos itens padrão para atender às necessidades dos clientes..
Palavra-chave de pesquisa: tft 7",7TFT LCD,7"TFT LCD,7LCD de polegada, LCD de polegada7,7Display tft,7"Tft display,7Display tft de polegada, display tft7Display de polegada, tft7"7Display LCD de polegada,7"TFT tela,7Ecrã TFT de polegada7Esquema de polegada7"7Ecrã LCD TFT de polegada
