| MOQ: | negotiate |
| preço: | negotiate |
| Embalagem padrão: | cardboard |
| Período de entrega: | 16 |
| Método do pagamento: | L/C TT D/P |
| Capacidade de abastecimento: | 10000pcs |
10.1 polegada TFT LCD Display Operação de ampla temperatura 800*1280 tela MIPI 40 pinos
Introdução ao produto
O TXW100035B2 TFT LCD é uma tela IPS de 10,1 polegadas com uma resolução de 800 * 1280 pixels.O ecrã TFT TXW100035B2 funciona a 24 V (voltagem de alimentação)
TXW100035B2 design sem toque, tela sensível ao toque personalizável, IIC opcional e interfaces USB. O brilho deste módulo TFT LCD TXW100035B2 é 550cd/m 2.A qualidade do ecrã TFT LCD TXW100035B2 é boaComo um ecrã de grau industrial, este produto é amplamente utilizado em campos como painéis de controle de dispositivos, produtos de pagamento móvel, produtos de controle de acesso de segurança, instrumentos e medidores,equipamento médico, casas inteligentes, a Internet das Coisas e aparelhos domésticos.
| Produto: | 10Display LCD TFT de 0,1 polegada |
| Luminância superficial: | 550 Cd/m2 (nits) |
| Temperatura de funcionamento: | -20°C a +70°C |
| Temperatura de armazenamento: | -30°C a +80°C |
| Número do pin: | 40 pinos |
| Resolução: |
800*1280 |
| Interface: | MIPI |
| Direção de visualização: | IPS, ângulo de visão total (85/85/85/85) |
| Área ativa: |
135.36 ((H) * 216.576 ((V)(mm) |
| Esboço Dim.: |
143 vezes 228,6 vezes 2.8(mm) |
| Ecrã táctil: | CTP Opcional |
| Cor de exibição: | 16.7 M |
|
IC do condutor LCM: |
JD9365DA |
|
Voltagem do backlight: |
24 V |
| Certificado: | ISO 9001:2015 / ISO 14001:2015 |
| Conformidade: | CE&FCC & RoHS Conforme |
Características
Este ecrã TFT de 10,1 polegadas é um LCD TFT de matriz ativa em cores usando TFTs de silício amorfo (ThinFilm Transistors) como dispositivos de comutação ativos.
Este ecrã LCD PCAP TFT de 10,1 polegadas é concebido com, vidro de cobertura pode ser personalizado como exigência do cliente.
Este ecrã TFT de 10,1 polegadas é com Gamut de Cores Tipo 50% Min.45%.
O tempo de resposta deste TFT LCD de 10,1 polegadas é Typ. 30ms, Max. 35ms.
Este TFT MIPI de 10,1 polegadas funciona a uma temperatura ampla que varia de -30 graus a +80 graus.
Desenho do produto
Descrição da função do módulo
| Número do PIN. | Símbolo | MDLFuncional |
| 1 | NC | NC |
| 2 | VDD/3,3V | fonte de alimentação para circuito DC/DC |
| 3 | VDD/3,3V | fonte de alimentação para circuito DC/DC |
| 4 | GND | POuro Terra |
| 5 | Reinicialização | Reinicie o pin. Definindo qualquer pin baixo inicializa o LSI |
| 6 | NC | NC |
| 7 | GND | POuro Terra |
| 8 | MIPI_D0N | Pins de entrada de sinal diferencial de dados MIPI-DSI |
| 9 | MIPI_D0P | Pins de entrada de sinal diferencial de dados MIPI-DSI |
| 10 | GND | POuro Terra |
| 11 | MIPI_D1N | Pins de entrada de sinal diferencial de dados MIPI-DSI |
| 12 | MIPI_D1P | Pins de entrada de sinal diferencial de dados MIPI-DSI |
| 13 | GND | POuro Terra |
| 14 | MIPI_CLKN | Pins de entrada de sinal diferencial MIPI-DSI CLOCK |
| 15 | MIPI_CLKP | Pins de entrada de sinal diferencial MIPI-DSI CLOCK |
| 16 | GND | POuro Terra |
| 17 | MIPI_D2N | Pins de entrada de sinal diferencial de dados MIPI-DSI |
| 18 | MIPI_D2P | Pins de entrada de sinal diferencial de dados MIPI-DSI |
| 19 | GND | POuro Terra |
| 20 | MIPI_D3N | Pins de entrada de sinal diferencial de dados MIPI-DSI |
| 21 | MIPI_D3P | Pins de entrada de sinal diferencial de dados MIPI-DSI |
| 22 | GND | POuro Terra |
| 23 ~ 24 | NC | NC |
| 25 | GND | POuro Terra |
| 26 ~ 29 | NC | NC |
| 30 | GND | POuro Terra |
| 31 ~ 32 |
LEDK |
Fornecimento de energia para o terminal de entrada do cátodo de retroiluminação. |
| 33 ~ 38 | NC | NC |
| 39 ~ 40 |
LEDA |
Fornecimento de energia para o terminal de entrada do ânodo de retroiluminação. |
Características ópticas
RPonto de ensaio de viabilidade
| - Não, não. | Ponto de ensaio | Condição de ensaio | Notas |
| 1 | Armazenamento a alta temperatura | +70°C / 96H |
1O teste funcional está bem. Falta de segmento, segmento curto e pouco claro não exibido, exibição anormal e vazamento de cristal líquido não permitidos. 2Não baixes. Bolhas de temperatura, fecho final solto e queda, arco-íris em moldura.
|
| 2 | Armazenamento a baixa temperatura | -30°C / 96H | |
| 3 | High Tempe, em funcionamento | +60°C / 96H | |
| 4 | Temperamento baixo. | -20°C / 96H | |
| 5 | Armazenamento a alta temperatura/umidade | 50°C x 90%RH /96H | |
| 6 | Choque térmico e de frio | Estado estático, -20°C ((30min) ~60°C (30min),50 ciclos |

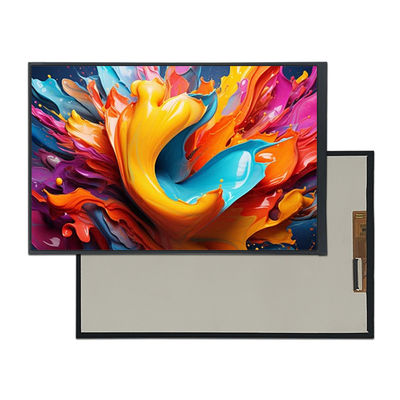

Imagem do produto
Fabricante de módulos de ecrã LCD TFT - mais de 300 produtos TFT em linha
A Tian Xianwei Technology é uma fabricante líder mundial de ecrãs LCD TFT com sede na China.Tian Xianwei oferece uma ampla gama de produtos de pequenos a médios módulos de exibição TFT em tamanhos que variam de 0.96",1.28", 1.77, 2", 2.4", 2.8", 3.2", 3.5", 4.3", 5" 5.6", 5.7", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25",27" 28" e 32" TFT (tamanho diagonal da área ativa) e assim por dianteExistem mais de 200 modelos normalizados de TFT listados neste sítio Web; além disso, quase todos os itens são aceitáveis para serem derivados dos itens normalizados para satisfazer as exigências dos clientes.
Os ecrãs Tian Xianwei TFT são qualificados de acordo com a norma industrial, incluindo módulos TFT-LCD padrão, IPS TFT, TFT LCD de alto brilho (ecrã de leitura à luz solar), painéis TFT com placas de controlo,Tipo de barra TFT, Wide Temperature TFT LCD. Estes ecrãs incluem modos de paisagem ou retrato.Os ecrãs LCD Tian Xianwei TFT estão disponíveis em várias resoluções, bem como tela sensível ao toque opcional em tecnologia capacitiva resistiva e projetada (PCAP touch screen)Muitos dos nossos módulos de exibição TFT têm mais de uma interface disponível, incluindo MCU, RGB, TTL, LVDS e MIPI DSI.Os módulos Tian Xianwei TFT são perfeitos para uma série de aplicações incluindo controle industrial, máquina de café, equipamento médico, sistema POS, automação, navegador GPS, produtos de limpeza, controlo de energia, telecomunicações, equipamento médico, etc.
