| MOQ: | negotiate |
| preço: | negotiate |
| Embalagem padrão: | cardboard |
| Período de entrega: | 16 |
| Método do pagamento: | L/C TT D/P |
| Capacidade de abastecimento: | 10000pcs |
Detalhes rápidos do produto
1. Dimensão LCD: 7 ′′ polegadas TFT
2Resolução: 800*1280
3Ângulo de visão: livre, todos os ângulos de visão
4. Dimensão do contorno: 104,5 ((W) * 171,5 ((H) * 4,43 ((T) mm
5Tipo de interface LCM: MIPI
6Tipo de interface CTP: I2C
7. Temperatura: -20°C a +70°C; Tst -30°C a +80°C
8Painel de toque: Capacitativo touch screen ((CTP))
Especificações
| Ponto | Conteúdo | UNIT |
| Tipo de LCD | 7.0 TFT-LCD, transmissor | |
| Dimensão de contorno |
104.5 ((W) *171.5 ((H) *4.43 ((T) |
mm |
| Área ativa |
94.2 ((H) * 150.72 ((V) |
mm |
| Direção de visão | TODAS Ângulos de visão | --- |
| Mostrar cor | 16.7M | |
| Número de pontos |
800*1280 |
Pontos |
| Pitch de ponto (H × V) |
0.11775 ((H) *0.11775 ((V) |
mm |
| Tipo Assy | COG+FPC+BL+CTP | --- |
| Luz de fundo | Luz de fundo LED BLANCO | - |
| Interface | Interface MIPI | |
|
Contagem de pin n |
31 |
pin |
Desenho do produto
Descrição da função do módulo
| Número do PIN. | Símbolo | MDLFuncional |
| 1-3 |
LEDA AA0DDBDB15~DB0 DB15~DB0 |
Fornecimento de energia para o terminal de entrada do ânodo de retroiluminação. |
| 4 | NC | NC |
| 5- 8 |
LEDK
|
Fornecimento de energia para o terminal de entrada do cátodo de retroiluminação. |
| 9 | GND | POuro Terra |
| 10 | GND | POuro Terra |
| 11 | MIPI_D2+ | Pins de entrada/saída do sinal diferencial de dados da interface de alta velocidade |
| 12 | MIPI_D2- | Pins de entrada/saída do sinal diferencial de dados da interface de alta velocidade |
| 13 | GND | POuro Terra |
| 14 | MIPI_D1+ | Pins de entrada/saída do sinal diferencial de dados da interface de alta velocidade |
| 15 | MIPI_D1- | Pins de entrada/saída do sinal diferencial de dados da interface de alta velocidade |
| 16 | GND | POuro Terra |
| 17 | MIPI_CLK+ | Polaridade positiva do sinal de relógio diferencial de baixa tensão |
| 18 | MIPI_CLK- | Polaridade negativa do sinal de relógio diferencial de baixa tensão |
| 19 | GND | Terra de potência |
| 20 | MIPI_D0+ | Pins de entrada/saída do sinal diferencial de dados da interface de alta velocidade |
| 21 | MIPI_D0- | Pins de entrada/saída do sinal diferencial de dados da interface de alta velocidade |
| 22 | GND | POuro Terra |
| 23 | MIPI_D3+ | Pins de entrada/saída do sinal diferencial de dados da interface de alta velocidade |
| 24 | MIPI_D3- | Pins de entrada/saída do sinal diferencial de dados da interface de alta velocidade |
| 25 | GND | POuro Terra |
| 26 | TE | Serve TE (Tearing Effect) pin na interface MPU |
| 27 | Reinicialização | Reinicie o pin. Definindo qualquer pin baixo inicializa o LSI |
| 28 | Identificação | Identificação de leitura PIN para circuito de identificação. |
| 29 | VDDIO/1,8V | fonte de alimentação para o circuito de E/S |
| 30-31 anos. | VDD/3,3V | fonte de alimentação para circuito DC/DC |
CTPNúmero PINDescrição:
| Número do PIN. | Símbolo | CTPFuncional |
| 1 | CTP_VDD3.3V | fonte de alimentação para circuito DC/DC |
| 2 | CTP_SCL3.3V | Relógio I2C do painel táctil |
| 3 | CTP_SDA3.3V | Dados I2C do painel táctil |
| 4 | CTP_INT3.3V | Saída de interrupção do painel de toque |
| 5 | CTP_RST3.3V | Reinicie o painel de toque |
| 6 | GND | POuro Terra |
ABsoluçãoMAxiomRatingir
| Características | Símbolo | Minha. | Max. - O quê? | Unidade |
| Temperatura de funcionamento da LCM | TOPR | - 20 | + 70 | °C |
| Temperatura de armazenamento da LCM | TGST | - Trinta | + 80 | °C |
| TP Temperatura de funcionamento e umidade (20% ~ 90%RH) | TOPR | - 20 | + 70 | °C |
| TP SStemperatura e umidade de armazenamento (20% ~ 90%RH) | TGST | - Trinta | + 80 | °C |
| Humidade | RH | - Não. | 90 | % |
RPonto de ensaio de viabilidade
| - Não, não. | Ponto de ensaio | Condição de ensaio | Notas |
| 1 | Armazenamento a alta temperatura | +80°C / 96H |
1O teste funcional está bem. Falta de segmento, segmento curto e pouco claro não exibido, exibição anormal e vazamento de cristal líquido não permitidos. 2Não baixes. Bolhas de temperatura, fecho final solto e queda, arco-íris em moldura.
|
| 2 | Armazenamento a baixa temperatura | -30°C / 96H | |
| 3 | High Tempe, em funcionamento | +70°C / 96H | |
| 4 | Temperamento baixo. | -20°C / 96H | |
| 5 | Armazenamento a alta temperatura/umidade | 50°C x 90%RH /96H | |
| 6 | Choque térmico e de frio | Estado estático, -20°C ((30min) ~60°C (30min),10 ciclos |

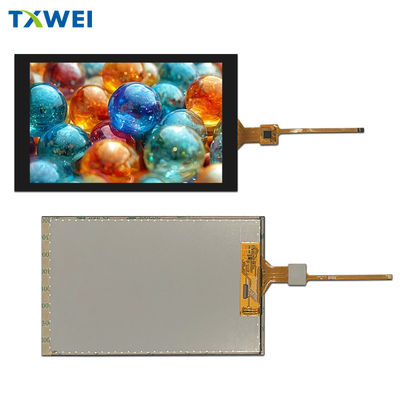

Imagem do produto
