Interface MIPI módulo de exibição LCD TFT de alta definição de 7 polegadas 800 * 1280

produtos

Interface MIPI módulo de exibição LCD TFT de alta definição de 7 polegadas 800 * 1280

MOQ:	negotiate
preço:	negotiate
Embalagem padrão:	cardboard
Período de entrega:	16
Método do pagamento:	L/C TT D/P
Capacidade de abastecimento:	10000pcs

Informações detalhadas

Descrição do produto

Informações detalhadas

Place of Origin

Guangdong,China

Marca

TXWEI

Certificação

CE ROHS FCC

Model Number

TXW700081S0

Esquema mecânicoTamanho (W*H*T):

99.65*160.85*2.4mm

Luz de fundo atual:

Tamanho:

Graus de lumens:

400-550cd/m2

IC do condutor LCM:

ILI9881C

Interface LCM:

Relação de MIPI

temperatura de funcionamento:

-20+70

PASSO DO PIXEL (W*H):

0.11775 ((H) *0.11775 ((V)

Destacar:

Interface MIPI e ecrã LCD TFT

Painel de exibição de pagamentos móveis 800*1280

Painel de exibição de pagamentos móveis de 7 polegadas

Descrição do produto

7.0" TFT 800x1280, TFT LCD 7,0 polegadas Descrição

O módulo TFT LCD TXW700081S0 é um retrato de 7 polegadas em modo diagonal HD 800x1280 IPS de visão livre e tela colorida.Este módulo suporta interface MIPIO tamanho do módulo do modelo TXW700081S0 é de 99,65 (largura) x 160,85 ( comprimento) x 2,4 (espessura) mm, com uma área efetiva de 94,2 x 150,72 mm.

Os controladores TXW700081S0 e ILI9881C estão integrados no módulo, com uma faixa de tensão de trabalho de 15 V

O brilho da superfície é de 400-550 cd/m2 (Nits). Se você quiser usá-lo como modo paisagístico ou ajustar o brilho, entre em contato conosco para mais suporte técnico.Este modelo tem sido amplamente aplicado em campos como a exposição de luz de aprendizagem do aluno, pagamentos móveis, controlo de acesso de segurança industrial, instrumentação, equipamento médico, casa inteligente, Internet das Coisas, aparelhos domésticos, etc.

Produto:	7 polegadas TFT LCD Touch	Resolução:	800x1280 pontos
IC do condutor:	ILI9881C ou equivalente	Ecrã táctil:	sem toque, PCAP opcional
Dimensão do vidro da tampa:	Personalizável	Direção de visualização:	Grátis ((80/80/80/80)
Esboço Dim.:	99.65160.852.4mm	Área ativa:	94.2 ((H) * 150.72 ((V)nm
Interface:	MIPI (personalizável)	Conexão:	Tipo de conector FPC
Número do pin:	31 pinos (personalizáveis)	Luminância superficial:	400-550Cd/m2 (nits)
Voltagem de alimentação:	15 V (valor do tipo)	Tipo de luz de fundo:	LED branco
Duração de vida do LED:	30000 horas	Conformidade:	CE&FCC & RoHS Conforme

7.0" TFT 800x1280, TFT LCD 7,0 polegadas Desenho

Interface MIPI módulo de exibição LCD TFT de alta definição de 7 polegadas 800 * 1280 0

Interface MIPI módulo de exibição LCD TFT de alta definição de 7 polegadas 800 * 1280 1

Descrição da função do módulo

Número do PIN.	Símbolo	MDLFuncional
1	LEDA	Fornecimento de energia para o terminal de entrada do ânodo de retroiluminação.
2	LEDA	Fornecimento de energia para o terminal de entrada do ânodo de retroiluminação.
3	LEDA	Fornecimento de energia para o terminal de entrada do ânodo de retroiluminação.
4	NC	Não há ligação.
5	LEDK	Fornecimento de energia para o terminal de entrada do cátodo de retroiluminação.
6	LEDK	Fornecimento de energia para o terminal de entrada do cátodo de retroiluminação.
7	LEDK	Fornecimento de energia para o terminal de entrada do cátodo de retroiluminação.
8	LEDK	Fornecimento de energia para o terminal de entrada do cátodo de retroiluminação.
9	GND	POuro Terra
10	GND	POuro Terra
11	MIPI_D2+	Pins de entrada/saída do sinal diferencial de dados da interface de alta velocidade
12	MIPI_D2-	Pins de entrada/saída do sinal diferencial de dados da interface de alta velocidade
13	GND	POuro Terra
14	MIPI_D1+	Pins de entrada/saída do sinal diferencial de dados da interface de alta velocidade
15	MIPI_D1-	Pins de entrada/saída do sinal diferencial de dados da interface de alta velocidade
16	GND	POuro Terra
17	MIPI_CLK+	Entrada de sinal diferencial de interfaces de alta velocidade/outputpinos
18	MIPI_CLK-	Entrada de sinal diferencial de interfaces de alta velocidade/outputpinos
19	GND	POuro Terra
20	MIPI_D0+	Pins de entrada/saída do sinal diferencial de dados da interface de alta velocidade
21	MIPI_D0-	Pins de entrada/saída do sinal diferencial de dados da interface de alta velocidade
22	GND	POuro Terra
23	MIPI_D3+	Pins de entrada/saída do sinal diferencial de dados da interface de alta velocidade
24	MIPI_D3-	Pins de entrada/saída do sinal diferencial de dados da interface de alta velocidade
25	GND	POuro Terra
26	TE	Serve TE (Tearing Effect) pin na interface MPU
27	Reinicialização	Reinicie o pin. Definindo qualquer pin baixo inicializa o LSI
28	Identificação	Não há ligação.
29	VDDIO/1,8V	fonte de alimentação para o circuito de E/S
30	VDD/3,3V	fonte de alimentação para circuito DC/DC
31	VDD/3,3V	fonte de alimentação para circuito DC/DC

Características da unidade de retroiluminação

O sistema de iluminação de fundo é um tipo de iluminação de borda com 20 LEDs brancos.

Características	Símbolo	Minha.	Tipo	Max. - O quê?	Unidade	Notas
Voltagem para a frente	V_F	14		16	V	-
Corrente para a frente	Eu..._F	- Não.	80	-	mA	-
Luminância (com LCD)	Lv		360	- Não.	cd/m²	-
Tempo de vida útil do LED	N/A	- Não.	30,000	- Não.	Horário	Nota 1

Nota:

O tempo de vida do LED é definido como a diminuição do brilho do módulo para 50% do brilho original a_LO tempo de vida do LED pode ser diminuído se o_LÉ superior a 25 mA/LED.

RPonto de ensaio de viabilidade

- Não, não.	Ponto de ensaio	Condição de ensaio	Notas
1	Armazenamento a alta temperatura	+70°C / 96H	1O teste funcional está bem. Falta de segmento, segmento curto e pouco claro não exibido, exibição anormal e vazamento de cristal líquido não permitidos. 2Não baixes. Bolhas de temperatura, fecho final solto e queda, arco-íris em moldura.
2	Armazenamento a baixa temperatura	-30°C / 96H
3	High Tempe, em funcionamento	+60°C / 96H
4	Temperamento baixo.	-20°C / 96H
5	Armazenamento a alta temperatura/umidade	50°C x 90%RH /96H
6	Choque térmico e de frio	Estado estático, -20°C ((30min) ~60°C (30min),10 ciclos

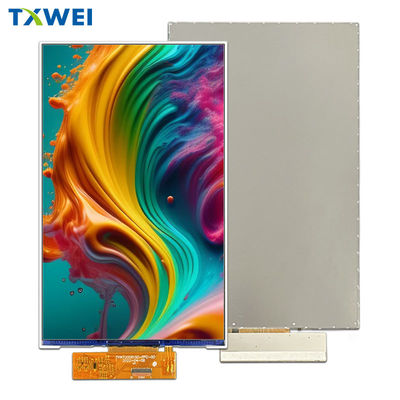

7.0" TFT 800x1280, TFT LCD 7,0 polegadas Imagem do produto

Interface MIPI módulo de exibição LCD TFT de alta definição de 7 polegadas 800 * 1280 3

Equipamento totalmente automatizado de fábrica

Interface MIPI módulo de exibição LCD TFT de alta definição de 7 polegadas 800 * 1280 4

Interface MIPI módulo de exibição LCD TFT de alta definição de 7 polegadas 800 * 1280 5
