| MOQ: | negotiate |
| preço: | negotiate |
| Embalagem padrão: | cardboard |
| Período de entrega: | 16 |
| Método do pagamento: | L/C TT D/P |
| Capacidade de abastecimento: | 10000pcs |
Número do modelo.:TXW700028N0
Características
| Ponto | Especificações |
| Tamanho do LCD | 7.0 polegadas (diagonalmente) |
| Elementos de controlador | Matriz ativa TFT a-Si |
| Resolução |
1024*3RGB ((H) X600 ((V) |
| Modo de exibição | Normalmente branco, transmissor |
| Pitch de ponto |
0.1506*0.1432mm |
| Área activa |
154.21 ((H) * 85.92 ((V) mm |
| Tamanho do módulo |
164.9*100*3,5 mm |
| Tratamento de superfície | Anti-Relâmpago |
| Disposição de cores | Faixa RGB |
|
IC do condutor LCM |
HX8282A11 |
|
Corrente de luz de fundo |
200-280 mA |
|
Graus de lumens |
800cd/m2 |
7" TFT 1024x600 pontos Desenho do produto
Descrição da função do módulo
| Número do PIN. | Símbolo | MDLDescrição |
| 1 | LEDA | Fornecimento de energia para entrada de ânodo de luz de fundo LED. |
| 2 | LEDA | Fornecimento de energia para entrada de ânodo de luz de fundo LED. |
| 3 | LEDK | Fornecimento de energia para o terminal de entrada do cátodo de retroiluminação. |
| 4 | LEDK | Fornecimento de energia para o terminal de entrada do cátodo de retroiluminação. |
| 5 | GND |
Terra de potência |
| 6 | VCOM | Voltagem comum |
| 7 | DVDD |
Potência para circuito digital 3.3V |
| 8 | Modo |
Selecionar o modo DE/SYNC. |
| 9 | DE | sinal de ativação de dados no modo I/F RGB 1 |
| 10 | VS | Sincronização vertical de sinal em RGB I/F |
| 11 | HS | Sincronização horizontal. |
| 12 ~ 19 | B7~B0 | 8 bits de bus de dados exibição de dados azuis |
| 20 ~ 27 | G7~G0 | 8 bits de bus de dados exibir dados verdes |
| 28 ~ 35 | R7~R0 | O bus de dados de 8 bits exibe dados em vermelho. |
| 36 | GND | Terra de potência |
| 37 | DCLK | sinal de relógio de pixels em RGB I/F |
| 38 | GND | Terra de potência |
| 39 | L/R |
Seleção esquerda / direita |
| 40 | U/D |
Seleção para cima/para baixo |
| 41 | VGH | Portão ON Voltage |
| 42 | VGL | Portão DE VOLTAÇÃO |
| 43 | AVDD | Potência para circuito analógico |
| 44 | Reinicialização |
Reserva global |
| 45 | NC |
Não há ligação. |
| 46 | VCOM | Voltagem comum |
| 47 | DITHB |
Função de diteração Função de diteração DITHER = H:Ativar função de diteração interna |
| 48 | GND | Terra de potência |
| 49 | NC |
Não há ligação. |
| 50 | NC |
Não há ligação. |
ABsoluçãoMAxiomRatingir
| Características | Símbolo | Minha. | Max. - O quê? | Unidade |
| Temperatura de funcionamento da LCM | TOPR | - 20 | + 70 | °C |
| Temperatura de armazenamento da LCM | TGST | - Trinta | + 80 | °C |
| Humidade | RH | 10 | 90 | % |
TFT DCCCaracterísticas
| Características | Símbolo | Minha. | Tipo. | Max. - O quê? | Unidade | Notas |
| Taxa TFT OperationFrame | Hz | - Não. | 60 | - Não. | Hz | |
| Voltagem de alimentação para (DC/DC) | VDD | 3.0 | 3.3 | 3.6 | V | |
| Portão TFT ON Voltage | VGH | 17 | 18 | 19 | V | Nota 2 |
| Portão TFT DE VOLTAÇÃO | VGL | - Seis.5 | -6 | - Cinco.5 | V | Nota 2 |
|
Tensão comum TFT |
Vcom | 3.0 | 3.15 | 3.3 | V | Nota 1 |
| AVDD | Avdd | 8.9 | 9.0 | 9.1 | V | Nota 3 |
Nota 1: O valor VCOM deve ser ajustado em função de diferentes condições para otimizar o valor Flicker.
Nota 2: VGH e VGL são as tensões de funcionamento da porta TFT.
Nota 3: Ajuste o contraste, faça a cor maior e mais escura, e faça a cor menor e mais clara.
Características da unidade de retroiluminação
O sistema de iluminação de fundo é um tipo de iluminação de borda com 30 LEDs brancos.
| Características | Símbolo | Minha. | Tipo | Max. - O quê? | Unidade | Notas |
| Voltagem para a frente | VF | 8.8 | - Não. | 10 | V | - |
| Corrente para a frente | Eu...F | - Não. | 200 | - Não. | mA | - |
| Luminância ((Com LCD + CTP) | Lv | - Não. | 650 | - Não. | cd/m2 | - |
| Tempo de vida útil do LED | N/A | - Não. | 30,000 | - Não. | Horário | Nota 1 |
Nota:
O tempo de vida do LED é definido como a diminuição do brilho do módulo para 50% do brilho original aLO tempo de vida do LED pode ser diminuído se oLé superior a 25 mA/LED
Ponto de ensaio de fiabilidade
| - Não, não. | Ponto de ensaio | Condição de ensaio | Notas |
| 1 | Armazenamento a alta temperatura | +80°C / 96H |
1O teste funcional está bem. Falta de segmento, segmento curto e pouco claro não exibido, exibição anormal e vazamento de cristal líquido não permitidos. 2Não baixes. Bolhas de temperatura, fecho final solto e queda, arco-íris em moldura.
|
| 2 | Armazenamento a baixa temperatura | -30°C / 96H | |
| 3 | High Tempe, em funcionamento | +70°C / 96H | |
| 4 | Temperamento baixo. | -20°C / 96H | |
| 5 | Armazenamento a alta temperatura/umidade | 60°C x 90%RH /96H | |
| 6 | Choque térmico e de frio | Estado estático, -20°C ((30min) ~70°C (30min),50 ciclos |

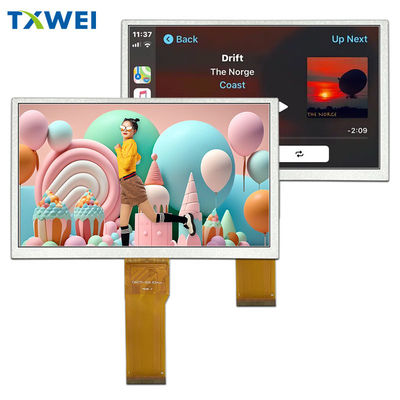

7" TFT 1024x600 pontos Imagem do produto
