| MOQ: | Negociar |
| preço: | negotiate |
| Embalagem padrão: | Cartão |
| Período de entrega: | 16 dias |
| Capacidade de abastecimento: | 10000pcs |

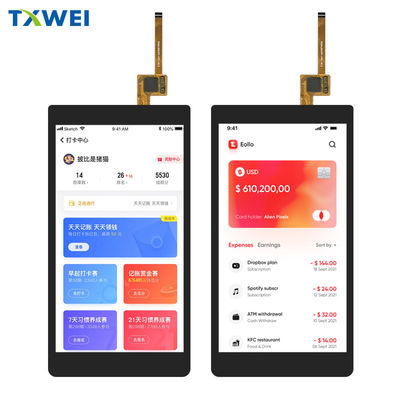

TFT LCD Touch 5.5 "Inch HD 720x1280 Retrato IPS Full Viewing Angle TFT Com Interface MIPI Com Módulo LCD CTP
5.5 Inch TFT Display Manufacturer, Portrait Type 5.5 Inch PCAP TFT Display Introdução
Características
Informações sobre o produto
| Produto: | 5Display LCD TFT de 0,5 polegadas |
| Resolução: | 720x1280 pontos |
| Interface: | MIPI |
| Direção de visualização: | IPS Ângulo de visão completo ((85/85/85/85) |
| Ecrã táctil: | PCAP |
| Estrutura do PCAP: | G+FF |
| Controlador CTP: |
GT911 |
| Controlador LCD: | ST7703 |
| Dimensão do vidro da tampa: | Personalizável |
| Conexão: | ZIF FPC |
| Número do pin: | 25 pinos |
| Luminância superficial: | 350 Cd/m2 (nits) |
| Duração de vida do LED: | 30000 horas |
| Conformidade: | CE & FCC & RoHS Compliant |
5.5 polegadas TFT Display Manufacturer, Portrait Type 5.5 polegadas PCAP TFT Display Drawing
ABsoluçãoMAxiomRatingir
| Características | Símbolo | Minha. | Max. - O quê? | Unidade |
| Temperatura de funcionamento da LCM | TOPR | - 20 | +60 | °C |
| Temperatura de armazenamento da LCM | TGST | - Trinta | + 70 | °C |
| TP Temperatura de funcionamento e umidade ((20% ~ 90%RH) | TOPR | - 20 | +60 | °C |
| TP SStemperatura e umidade de armazenamento ((20% ~ 90%RH) | TGST | - Trinta | + 70 | °C |
| Humidade | RH | - | 90 | % |
Características da unidade de retroiluminação
O sistema de iluminação de fundo é um tipo de iluminação de borda com 14 LEDs brancos.
| Características | Símbolo | Minha. | Tipo | Max. - O quê? | Unidade | Notas |
| Voltagem para a frente | VF | 19.6 | - Não. | 22.4 | V | - Não. |
| Corrente para a frente | Eu...F | - Não. | 40 | - Não. | mA | - Não. |
| Luminância ((Com LCD + CTP) | Lv | - Não. | TBD | - Não. | cd/m2 | - Não. |
| Tempo de vida útil do LED | N/A | - Não. | 30,000 | - Não. | Horário | Nota 1 |
Descrição da função do módulo
| Número do PIN. | Símbolo | MDL Funcional |
| 1-2 | LEDA | Fornecimento de energia para o terminal de entrada do ânodo de retroiluminação. |
| 3 a 4 | LEDK | Fornecimento de energia para o terminal de entrada do cátodo de retroiluminação. |
| 5 | GND | Terra de potência |
| 6 | CICV1.8V | Fornecimento de energia de entrada/saída e de interface (IOVCC):1.65V a 2,0V |
| 7 | VC.I.2.8V | Fonte de alimentação analógica (VCI):2.5V a 3.3V |
| 8 | Reinicialização | Reinicie o terminal de entrada de sinal. |
| 9 | TE | Impulso da cabeça para efeito de ruptura. |
| 10 | LCD-ID | Identificação de leitura PIN para circuito de identificação. |
| 11 | GND | Terra de potência |
| 12 | CLKP | Entrada de sinal diferencial de interfaces de alta velocidade/outputpinos |
| 13 | CLKN | Entrada de sinal diferencial de interfaces de alta velocidade/outputpinos |
| 14 | GND | Terra de potência |
| 15 | D0P | Pins de entrada/saída do sinal diferencial de dados da interface de alta velocidade |
| 16 | D0N | Pins de entrada/saída do sinal diferencial de dados da interface de alta velocidade |
| 17 | GND | Terra de potência |
| 18 | D1P | Pins de entrada/saída do sinal diferencial de dados da interface de alta velocidade |
| 19 | D1N | Pins de entrada/saída do sinal diferencial de dados da interface de alta velocidade |
| 20 | GND | Terra de potência |
| 21 | D2P | Pins de entrada/saída do sinal diferencial de dados da interface de alta velocidade |
| 22 | D2N | Pins de entrada/saída do sinal diferencial de dados da interface de alta velocidade |
| 23 | GND | Terra de potência |
| 24 | D3P | Pins de entrada/saída do sinal diferencial de dados da interface de alta velocidade |
| 25 | D3N | Pins de entrada/saída do sinal diferencial de dados da interface de alta velocidade |
| Número do PIN. | Símbolo | TPFuncional |
| 1 | CTP_VCC 3.3V | Painel de toque POurofornecimento2.8~3.3V |
| 2 | CTP_RST1.8V | Reinicie o painel de toque |
| 3 | CTP_SCL1.8V | Relógio I2C do painel táctil |
| 4 | CTP_SDA1.8V | Dados I2C do painel táctil |
| 5 | CTP_INT1.8V | Saída de interrupção do painel de toque |
| 6 | GND | POuro Terra |
RPonto de ensaio de viabilidade
| - Não, não. | Ponto de ensaio | Condição de ensaio | Notas |
| 1 | Armazenamento a alta temperatura | +70°C / 96H |
1O teste funcional está bem. Falta de segmento, segmento curto e pouco claro não exibido, exibição anormal e vazamento de cristal líquido não permitidos. 2Não baixes. Bolhas de temperatura, fecho final solto e queda, arco-íris em moldura.
|
| 2 | Armazenamento a baixa temperatura | -30°C / 96H | |
| 3 | High Tempe, em funcionamento | +60°C / 96H | |
| 4 | Temperamento baixo. | -20°C / 96H | |
| 5 | Armazenamento a alta temperatura/umidade | 50°C x 90%RH /96H | |
| 6 | Choque térmico e de frio | Estado estático, -20°C ((30min) ~60°C (30min),10 ciclos |
5.5 polegadas TFT Display Manufacturer, Portrait Type 5.5 polegadas PCAP TFT Display Image
Palavra-chave de pesquisa: tft 5.5, 5,5 polegadas, 5,5 polegadas, 5,5 polegadas, 5,5 polegadas, 5 polegadas.5, 5,5 "tft display, 5,5" tft display, 5,5 polegadas tft display, tft display 5.5, TFT display 5,5", 5,5 polegadas TFT tela, 5,5 polegadas TFT tela, 5,5 polegadas TFT tela, TFT tela 5.5, tela TFT de 5,5 polegadas, tela TFT de 5,5 polegadas, tela TFT de 5,5 polegadas, tela TFT de 5,5 polegadas, tela TFT de 5,5 polegadas, tela TFT de 5,5 polegadas, tela TFT de 5,5 polegadas, tela TFT de 5,5 polegadas, tela TFT de 5,5 polegadas, HD LCD de 5,5 polegadas,ST7703LCD, 720x1280 LCD.
