Multi Touch PCAP TFT 5,5 polegadas Display MIPI Interface 1080 * 1920 pixels Garantia de preço baixo

produtos

Multi Touch PCAP TFT 5,5 polegadas Display MIPI Interface 1080 * 1920 pixels Garantia de preço baixo

MOQ:	Negociar
preço:	negotiate
Embalagem padrão:	Cartão
Período de entrega:	16 dias
Capacidade de abastecimento:	10000pcs

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

Shenzhen, Guangdong

Marca

TXWEI

Certificação

ISO9001 IS014001 IATF16949

Número do modelo

TXW550040N0-CTP

Destacar:

Display LCD TFT IPS HX8399C

Exposição do IPS TFT LCD da relação de MIPI

5Módulo de exibição LCD de 0

Descrição do produto

5.5 INCH TOUCH PCAP TFT MIPI INTERFACE Introdução ao produto

O TFT (Thin Film Transistor) é uma tecnologia de exibição de cristais líquidos que possui as características de velocidade de resposta rápida e alta reprodutibilidade de cores.,fornecendo uma capacidade de exibição panorâmica de quase 180 graus, que pode manter a consistência e precisão da cor a partir de qualquer ângulo.GT911 é um chip de controle capacitivo de tela sensível ao toque de alto desempenho que suporta multi-toque e fornece aos usuários uma experiência interativa suaveCombinando precisão de toque e velocidade de resposta com o chip GT911, a tela LCD panorâmica IPS de 5,5 polegadas TFT pode alcançar uma operação de toque de alta precisão e uma resposta rápida.Tianxianwei é um especialista em produtos IPS, fornecendo aos clientes mais de 500 tipos de produtos IPS aplicados em várias indústrias.

O ecrã TXW550040N0-CTP tem uma resolução de alta definição de 1080 * 1920, garantindo a clareza das imagens e a riqueza de detalhes.proporcionando uma boa visibilidade mesmo em ambientes de luz intensa. Tianxianwei TXW550040N0-CTP pode alcançar vários níveis de brilho de acordo com as necessidades do cliente.

A tela de exibição TXW550040N0-CTP é amplamente utilizada em PDAs portáteis ao ar livre, equipamentos fotográficos, instrumentos, controles remotos de veículos aéreos não tripulados e outros campos.A sua alta resolução e funcionalidade multi-touch proporcionam aos utilizadores uma rica experiência interactiva e métodos de operação convenientes.

Características

Ponto	Especificações	Unidade
Tamanho da tela	5.5	polegada
Número de pixels	1080*3RGB ((H) X1920 ((V)	Pixeis
Área de exibição	68.04 ((H) * 120.96 ((V)	mm
Pitch de pixels	0.021(H) *0.063(V)	mm
Dimensão de contorno	75.8 ((W) ×139.9 ((H) ×3.49 ((T)	mm
Disposição de pixels	Faixa Vertical RGB	- O quê?
Modo de exibição	Normalmente preto.	- O quê?
Direção de visão	Todos	- O quê?
Mostrar cor	262K	- O quê?
Luminância ((cd/m2)	1100	Nits
Relação de contraste	800:1	- O quê?
Interface	MIPI
Iluminação de fundo	Tipo de luz lateral LED	- O quê?
IC LCM	HX8399C
IC CTP	GT911
Temperatura de operação	-20 a 60	°C
Temperatura de armazenamento	-30 ~ 70	°C

Desenho de contorno

Multi Touch PCAP TFT 5,5 polegadas Display MIPI Interface 1080 * 1920 pixels Garantia de preço baixo 0

Multi Touch PCAP TFT 5,5 polegadas Display MIPI Interface 1080 * 1920 pixels Garantia de preço baixo 1

Descrição da função do módulo

Número do pin	Símbolo	Descrição
1	GND	Terra de potência
2	GND	Terra de potência
3	CTP_RST	Reinicie o painel de toque
4	Reinicialização	Reinicie o terminal de entrada de sinal.
5	CTP_INT	Saída de interrupção do painel de toque
6	TE	O sinal de efeito de rasgo é usado para sincronizar o MCU com a memória de quadro
7	CTP_SDA	Dados I2C do painel táctil
8	LCD_ID	Não ligado
9	CTP_SCL	Relógio I2C do painel táctil
10	GND	Terra de potência
11	CTP_VCC	Painel de toque Fornecimento de energia 2,8 ~ 3,3V
12	D0N	Pins de entrada/saída do sinal diferencial de dados da interface de alta velocidade
13	GND	Terra de potência
14	D0P	Pins de entrada/saída do sinal diferencial de dados da interface de alta velocidade
15	LEDA	Fornecimento de energia para o terminal de entrada do ânodo de retroiluminação.
16	GND	Terra de potência
17	LEDA	Fornecimento de energia para o terminal de entrada do ânodo de retroiluminação.
18	D1N	Pins de entrada/saída do sinal diferencial de dados da interface de alta velocidade
19	GND	Terra de potência
20	D1P	Pins de entrada/saída do sinal diferencial de dados da interface de alta velocidade
21	LEDK	Fornecimento de energia para o terminal de entrada do cátodo de retroiluminação.
22	GND	Terra de potência
23	LEDK	Fornecimento de energia para o terminal de entrada do cátodo de retroiluminação.
24	CLKN	Pins de entrada/saída do sinal diferencial do relógio de interface de alta velocidade
25	LEDK	Fornecimento de energia para o terminal de entrada do cátodo de retroiluminação.
26	CLKP	Pins de entrada/saída do sinal diferencial do relógio de interface de alta velocidade
27	GND	Terra de potência
28	GND	Terra de potência
29	PWM	Este pin está a ligar-se ao condutor externo de LED.
30	D2N	Pins de entrada/saída do sinal diferencial de dados da interface de alta velocidade
31	Capacidade de carga	Fornecimento de energia para entrada e saída.
32	D2P	Pins de entrada/saída do sinal diferencial de dados da interface de alta velocidade
33	GND	Terra de potência
34	GND	Terra de potência
35	VSP	Voltagem de entrada externa ((4,8V~6V)
36	D3N	Pins de entrada/saída do sinal diferencial de dados da interface de alta velocidade
37	VSN	Voltagem de entrada externa ((-4,8V~-6V)
38	D3P	Pins de entrada/saída do sinal diferencial de dados da interface de alta velocidade
39	GND	Terra de potência
40	GND	Terra de potência

ABsoluçãoMAxiomRatingir

Características	Símbolo	Minha.	Max. - O quê?	Unidade
Temperatura de funcionamento da LCM	T_OPR	- 20	+60	°C
Temperatura de armazenamento da LCM	T_GST	- Trinta	+ 70	°C
TP Temperatura de funcionamento e umidade ((20% ~ 90%RH)	T_OPR	- 20	+60	°C
TP SStemperatura e umidade de armazenamento ((20% ~ 90%RH)	T_GST	- Trinta	+ 70	°C
Humidade	RH	-	90	%

TFT DCCCaracterísticas

Características	Símbolo	Minha.	Tipo.	Max. - O quê?	Unidade	Notas
Voltagem de alimentação para E/S	VDDIO	1.65	1.8	3.3	V
Voltagem de entrada externa para ((DC/DC)	VSP	4.8	- Não.	6.0	V
Voltagem de entrada externa para ((DC/DC)	VSN	- Seis.0	- Não.	- Quatro.8	V

Características da unidade de retroiluminação

O sistema de iluminação de fundo é um tipo de iluminação de borda com 15 LEDs brancos.

Características	Símbolo	Minha.	Tipo	Max. - O quê?	Unidade	Notas
Voltagem para a frente	V_F	28	- Não.	32	V	-
Corrente para a frente	Eu..._F	- Não.	60	-	mA	-
Luminância ((Com LCD + CTP)	Lv	- Não.	1200	- Não.	cd/m²	-
Tempo de vida útil do LED	N/A	- Não.	30,000	- Não.	Horário	Nota 1

Nota:

O tempo de vida do LED é definido como a diminuição do brilho do módulo para 50% do brilho original a_LO tempo de vida do LED pode ser diminuído se o_LÉ superior a 25 mA/LED.

RPonto de ensaio de viabilidade

- Não, não.	Ponto de ensaio	Condição de ensaio	Notas
1	Armazenamento a alta temperatura	+70°C / 96H	1O teste funcional está bem. Falta de segmento, segmento curto e pouco claro não exibido, exibição anormal e vazamento de cristal líquido não permitidos. 2Não baixes. Bolhas de temperatura, fecho final solto e queda, arco-íris em moldura.
2	Armazenamento a baixa temperatura	-30°C / 96H
3	High Tempe, em funcionamento	+60°C / 96H
4	Temperamento baixo.	-20°C / 96H
5	Armazenamento a alta temperatura/umidade	50°C x 90%RH /96H
6	Choque térmico e de frio	Estado estático, -20°C ((30min) ~60°C (30min),10 ciclos

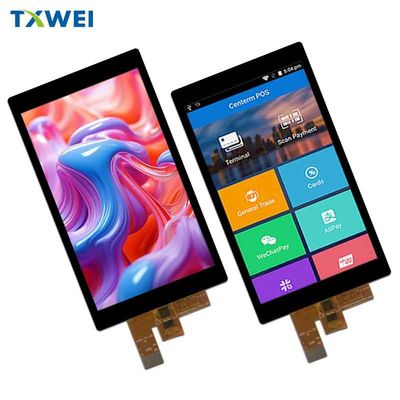

Imagem do produto

Multi Touch PCAP TFT 5,5 polegadas Display MIPI Interface 1080 * 1920 pixels Garantia de preço baixo 4
